Система охлаждения Лада Калина: схема и доработка СОД Калина

Автомобиль Лада Калина является достаточно популярной моделью, которая в последнее время активно пользуется спросом на вторичном рынке. В целом, машина достаточно простая и надежная, однако имеются некоторые «детские болезни».

В случае с данным автомобилем именно печка Калина и система охлаждения в целом оказались не совсем доработанными. По этой причине владельцы часто сталкиваются с тем, что мотор прогрет, однако печка на Калине дует холодным или слегка теплым воздухом, сам двигатель перегревается, появляются течи ТОСОЛа и т.д.

При этом подобные проблемы можно устранить с минимальными затратами. Главное, заранее учитывать нюансы и объем работ на модернизацию. Далее мы рассмотрим, что делать, если отопитель Калина плохо работает, система охлаждения двигателя (СОД) завоздушивается, происходят перегревы и т.п.

Основные причины неисправности системы охлаждения Калина

Как уже было сказано выше, система охлаждения ДВС на Калине имеет определенные недоработки, которые при этом можно устранить. На деле, самой проблемной оказалась система охлаждения Калина 1, хотя есть нарекания также на СОД Калина 2.

В любом случае, если имеют место перегревы, завоздушивание  системы или не греет печка Лада Калина, доработка данной системы просто необходима. При этом не следует сразу менять термостат Лада Калина на более «горячий» при холодной печке, врезать штуцера и «тройники» для быстрой доработки самой СО и т.п., не разобравшись во всех вопросах.

Дело в том, что на ВАЗ-1118 могут возникать как общие неисправности, свойственные всем авто, так и проявляются проблемы индивидуального характера. Прежде всего, среди таких «болезней» можно выделить частое завоздушивание системы охлаждения двигателя. Результатом попадания воздуха становится явное ухудшение эффективности работы системы, а также плохая работа печки.

Владельцы отмечают следующие признаки наличия воздуха в системе охлаждения:

• печка не дует теплым воздухом на холостых, малых и даже средних оборотах;
• мотор перегревается, хотя указатель температуры показывает норму;
• в патрубках ощущается «пустота», нет плотного наполнения;

Как правило, причин образования воздушной пробки несколько, начиная с плохой герметичности в области соединения патрубков и заканчивая проблемами с радиатором охлаждения или радиатором печки. При этом часто многие упускают из виду крышку расширительного бачка.

Обратите внимание, на Калине это слабое звено, клапанный механизм крышки расширительного бачка не отличается надежностью, залипание «всасывающего» клапана вызывает завоздушивание, также неисправности клапана сброса избыточного давления становятся причиной разгерметизации радиаторов. Само собой, крышку лучше поменять.

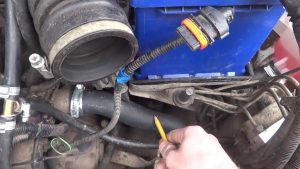

Еще на начальном этапе следует знать, как развоздушить систему охлаждения Калина. Если привод дросселя механический, на прогретом моторе следует ослабить хомут на штуцере подогрева дроссельного узла. На версиях с электронной педалью газа необходимо открутить заливную пробку, а также с термостата снять верхний тонкий шланг, предварительно сняв корпус воздушного фильтра.

Далее нужно выждать, пока появится ТОСОЛ и поставить трубку на место. Далее нужно прогреть машину до момента открытия термостата, после чего повторить описанные выше действия еще пару раз.

В том случае, если проблемы развоздушиванием и заменой крышки решить не удалось, системе нужна полная диагностика. Если же в рамках диагностики явных неполадок не выявлено, тогда потребуется доработка.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов.

Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.

В общих чертах, необходимо выполнить следующие действия:

• нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
• далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
• следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;

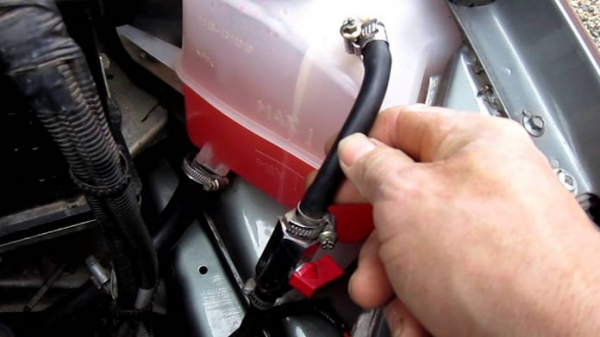

• затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
• после следует залить ОЖ, причем немного выше отметки «макс», завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.

Рекомендуем также прочитать статью о том, как заменить натяжитель ремня генератора Лада Калина своими руками. Из этой статьи вы узнаете, как проверить натяжитель ремня генератора Калина, а также как заменить ремень и натяжитель ремня генератора на Калине своими руками.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

Что в итоге

С учетом приведенной выше информации становится понятно, что если печка не греет или мотор перегревается, термостат Калина далеко не всегда является причиной проблем. Конечно, при появлении таких симптомов на Калина термостат и уровень ОЖ нужно проверять в первую очередь. Однако часто бывает и так, что термостат рабочий, а также уровень ТОСОЛа в норме.

Рекомендуем также прочитать статью о том, как  заменить салонный фильтр на Лада Калина своими руками. Из этой статьи вы узнаете, когда и почему необходима замена фильтра салона на Калине, а также как выполняется данная процедура, какой фильтр салона Калина выбрать и т.д.

В этом случае причиной являются именно воздушные пробки. Более того, попытки «выгнать» воздух из системы охлаждения двигателя стандартными методами зачастую не дают результата. По этой причине необходимы доработки самой системы, чтобы исключить вероятность образования воздушной пробки в дальнейшем.

Напоследок отметим, что единственным минусом рассмотренного выше способа усовершенствования  СОД Калина является то, что мотор может дольше прогреваться. При этом на фоне проблем, которые возникают в случае завоздушивания штатной системы (перегревы ДВС, холодная печка и т.д.), такой недостаток  практически никак себя не проявляет даже в холодное время года.
