Коренные сальники ДВС: назначение, неисправности, замена

Начнем с того, что коренной сальник двигателя является сальником коленчатого вала.  Сальник коленвала  считается важным элементом в устройстве ДВС. Дело в том, что двигатель нуждается в эффективной и постоянной смазке. Для решения задачи силовые агрегаты имеют масляную систему, в которой моторное масло циркулирует под давлением и подается к разным нагруженным узлам.

При этом стоит выделить детали, которые, простыми словами, выходят из двигателя наружу. К таковым относится и коленчатый вал, часть которого конструктивно соединена с маховиком. Получается, при выводе части коленвала наружу, отверстие, где он вращается, необходимо уплотнить, чтобы предотвратить утечки моторного масла из двигателя.

В качестве такого уплотнителя выступает сальник коленвала или сальник двигателя коренной. Далее мы подробно рассмотрим назначение и особенности данного элемента, а также поговорим о том, какие неисправности и поломки возникают в том случае, если с указанным сальником начинаются проблемы.

Назначение и принцип работы коренного сальника двигателя

Как уже было сказано, к различным парам трения смазка поступает под давлением, также отдельные элементы внутри двигателя смазываются методом разбрызгивания или самотеком. Так или иначе, главной задачей является максимальное уменьшение трения,  удаление продуктов износа, защита от механических повреждений и перегрева.

При этом передача крутящего момента от двигателя на другие узлы реализована путем вывода коленчатого вала из ДВС для соединения с маховиком. Одновременно с этим возникает необходимость герметизировать отверстие под вал. Для этих целей используется сальник коленвала.

Данный элемент выполнен из фторкаучуковой резины или силикона, фактически являясь уплотнительным кольцом. Диаметр коренного сальника равен диаметру коленчатого вала. Материал изготовления сальника термостойкий, также устойчив к воздействию моторного масла. Это позволяет избежать рисков повреждения уплотнителя от избыточного нагрева, которое возникает в результате трения.

Итак, сальник установлен в той области на блоке цилиндров, где реализован выход коленвала из двигателя наружу. На разных двигателях это место может отличаться.  Например, на заднеприводной  «классике» с продольным расположением двигателя и цепным приводом ГРМ, коренной сальник в ряде случаев  стоит в щите коленвала впереди опорного подшипника.

Переднеприводные авто, где ДВС имеет поперечное расположение, а механизм газораспределения зачастую приводится ремнем ГРМ, сальник коленвала стоит в БЦ по причине того, что щиты на подобных силовых агрегатах конструктивно отсутствуют. Так или иначе, во всех случаях назначение элемента заключается в том, чтобы предотвратить утечку масла из блока цилиндров двигателя.

Во время работы мотора внутри картера масло находится под определенным давлением. Благодаря такому давлению осуществляется прижим сальника к деталям и уплотняемым поверхностям. Это позволяет надежно герметизировать двигатель от протечки масла в месте установки коренного сальника мотора.

Основные неисправности: течет коренной сальник

Даже с учетом того, что коренной сальник устойчив к износу, данная деталь все равно имеет ограниченный срок службы. Чтобы понять, когда нужно менять сальник коленвала, стоит учитывать, что даже качественное оригинальное изделие обычно служит не более 150-200 тыс. км.  При этом стоит отметить, что сальник может выйти из строя намного раньше по целому ряду причин.

Среди основных специалисты выделяют следующие:

• несвоевременная замена моторного масла и масляного фильтра;
• перегрев двигателя автомобиля;

Если масло в двигателе менять позже определенного срока, тогда важно понимать, что в «отработке» накапливается большое количество пыли, грязи, продуктов износа ДВС и т.д. Так как сальник также контактирует с моторным маслом, грязная смазка с механическими частицами становится причиной появления царапин на поверхности сальника. В дальнейшем мелкие царапины становятся больше, кромка сальника повреждается в месте вращения коленвала, сальник начинает пропускать масло.

Еще следует отметить, что ошибки, которые могут быть допущены при установке сальника в рамках ремонта двигателя, способны не сразу вывести деталь из строя, однако ресурс закономерно сокращается (в некоторых случаях на 50-70%.).

Что касается перегрева двигателя, данное явление приводит к тому, что температура ДВС повышается выше той нормы, на которую изначально рассчитан  сальник и способен выдержать его материал изготовления. Естественно, сильный перегрев приведет к тому, что сальник деформируется, уплотнитель попросту теряет свою эластичность и не способен обеспечить необходимую герметичность в месте установки.

Замена коренного сальника двигателя: особенности

Вполне очевидно, что поводом для замены сальника коленвала является утечка моторного масла. При этом сальник может течь как интенсивно, так и подтекать или потеть. В любом случае, с такой неисправностью эксплуатировать ТС крайне не рекомендуется.

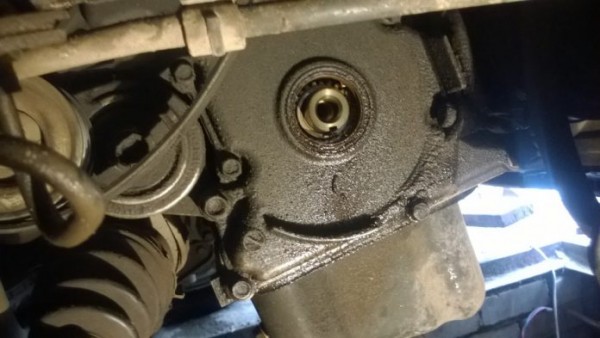

Для того чтобы диагностировать неисправность, нужно внимательно осмотреть те места, где коленвал входит из блока цилиндров. Наличие следов моторного масла под машиной, снижение уровня смазки в поддоне, замасливание двигателя и ряд других признаков укажут на то, что весьма вероятны проблемы с сальниками коленчатого вала.

Отметим, что указанных сальников два: передний и задний. Передний сальник коленчатого вала (ПСКВ) и задний сальник (ЗСКВ) желательно менять менять вместе. Что касается ПСКВ, этот сальник располагается с той стороны, где реализован привод ГРМ.

Опасность течи этого сальника заключается в том, что смазка может попасть на ремень ГРМ, в результате чего масло разъедает ременной привод, ремень может оборваться или проскользнуть. Как известно, обрыв ремня ГРМ может привести к серьезной поломке двигателя и загибу клапанов.

Если говорить о ЗСКВ, этот сальник находится рядом с коробкой передач, точнее, в месте стыка двигателя и коробки. Течи в этой области приводят не только к понижению уровня масла и загрязнению нижней части двигателя, но и к тому, что смазка может попадать на детали сцепления в автомобилях с МКПП и т.д.

Так или иначе, при появлении течей необходима замена сальника коленчатого вала (как переднего, так и заднего).  Давайте рассмотрим, как рекомендуют выполнять данную процедуру сами производители ДВС по мануалу. Начнем с замены ПСКВ.

• Прежде всего, машину нужно загнать на смотровую яму, эстакаду или поднять на подъемнике. Далее потребуется снять защиту двигателя, а также защитный кожух  ремня ГРМ.
• После этого масло из ДВС нужно слить. Теперь можно переходить к демонтажу  ремня генератора. После этого снимается переднее правое колесо,  включается пониженная передача. Затем понадобится открутить болт шкива коленвала, сам шкив коленчатого вала снимается.
• После следует включить повышенную передачу и далее выставить поршень в первом цилиндре в ВМТ (для выставления ориентируйтесь по меткам в лючке маховика и меткам на валу ГРМ).
• Затем производится ослабление крепления натяжного ролика, после чего снимается ремень ГРМ.
• Также выкручиваются болты крепления нижней крышки картера сцепления, крышка снимается вместе с прокладкой. Обратите внимание, прокладку желательно заменить в рамках обратной сборки.
• Теперь нужно осуществить отсоединение маслоприемника от маслонасоса и коренного подшипника. Далее двумя отвертками с вала снимается зубчатый шкив, а также параллельно откручиваются болты крепления маслонасоса.
• В результате маслонасос удается снять вместе с сальником. В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место. Дальнейшая запрессовка выполняется при помощи специальной надставки.

Рекомендуем также прочитать статью о том, почему двигатель в масле. Из этой статьи вы узнаете о наиболее распространенных причинах утечки масла из двигателя, а также о способах диагностики и ремонта неисправностей для восстановления герметичности масляной системы.

Что касается замены заднего сальника коленвала,  в общих чертах процедура заключается в следующем:

• На начальном этапе нужно снять коробку передач вместе со сцеплением. Перед тем, как снимать коробку, необходимо слить из нее трансмиссионное масло и отсоединить ШРУСы.
• Затем нужно открутить  болты крепления маховика к  ДВС. После снятия маховика нужно также произвести демонтаж заднего щита сцепления и выкрутить болты, которыми крепится задняя крышка двигателя.

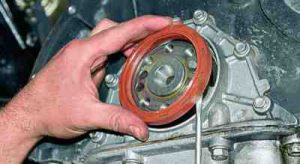

• Сам задний сальник установлен в этой крышке, так что его можно демонтировать отвертками. Затем новый сальник предварительно смазывается моторным маслом и запрессовывается при помощи специальной оправки.

Напоследок добавим, что на коренных сальниках снаружи присутствуют специальные маркировки. Эти маркировки помогают установить уплотнительный элемент правильно, так как содержат информацию о том, в какую сторону вращается коленвал.

Подведем итоги

Как видно, замена переднего и заднего сальника коленвала не требует специальных инструментов, однако  все равно понадобится выполнить достаточно большой объем работ. Помните, процедура является ответственной, так как достаточно высока вероятность ошибок как при установке самих сальников, так и в процессе разборки/сборки двигателя, выставления меток ГРМ и т.д.

Рекомендуем также прочитать статью о том, что делать, если появилась течь масла из-под масляного фильтра двигателя. Из этой статьи вы узнаете об основных причинах, по которым масло вытекает в месте установки масляного фильтра, а также как устранить утечку смазки в месте установки фильтра масла.

По этой причине без определенного опыта выполнения подобных работ настоятельно рекомендуется выполнять данные операции в специализированных автосервисах. Такой подход позволит минимизировать риски и нежелательные последствия в результате непрофессионального монтажа самих уплотнителей или неправильной обратной установки снятых с двигателя элементов после замены коренных сальников двигателя.
