Коробка автомат: устройство и принцип работы

Автоматическая коробка переключения передач (сокращено: АКПП) — это один из типов трансмиссии машины. Коробка автомат самостоятельно (исключает прямое вмешательство водителя в процесс) устанавливает нужное соотношение передаточных чисел, исходя из условий движения и различных факторов.
Инженерная терминология признает «автоматом» лишь планетарный элемент узла, который напрямую связан с переключением передач и вкупе с гидротрансформатором создает единую автоматическую ступень. Важный момент: автоматическая трансмиссия всегда работает в связке с гидротрансформатором – он гарантирует корректную работу агрегата. Роль гидротрансформатора заключается в передаче определенной величины крутящего момента входному валу, а также в предотвращении рывков при смене ступеней.

Варианты

Автоматическая коробка является, все же, условным понятием, ибо существуют ее подвиды. Но родоначальником класса является гидромеханическая планетарная коробка передач. Именно гидроавтомат ассоциируется с АКПП, по большой части. Хотя в настоящее время существуют альтернативы:

роботизированная коробка («робот»). Это вариант «механики», но переключение между ступенями происходит автоматизировано. Это возможно посредством наличия в конструкции «робота» электромеханических (электропневматических) исполнительных устройств, которые приводятся в действие электроникой;вариатор. Подвид бесступенчатой трансмиссии. Не имеет прямого отношения к коробкам передач, но осуществляет реализацию мощности силового агрегата. Процесс смена передаточного соотношения происходит постепенно. Клиноцепной вариатор не имеет ступеней. Вообще, принцип его работы можно сравнить с велосипедной скоростной звездочкой, которая по мере раскручивания придает велосипеду ускорение посредством цепи. Автопроизводители, с целью приближения работы данной трансмиссии к традиционным (со ступенями) и для избавления от заунывного гула при разгоне, создают виртуальные передачи.

Устройство

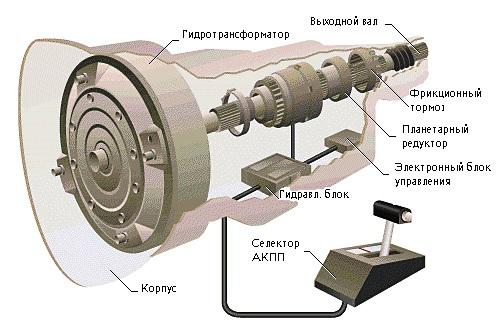

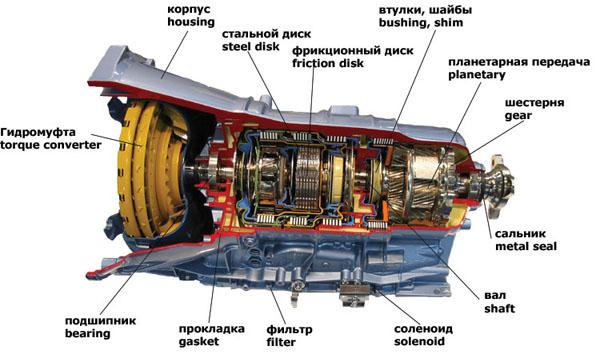

Гидромеханическая коробка — «автомат» состоит из гидротрансформатора крутящего момента и автоматической планетарной коробки передач.

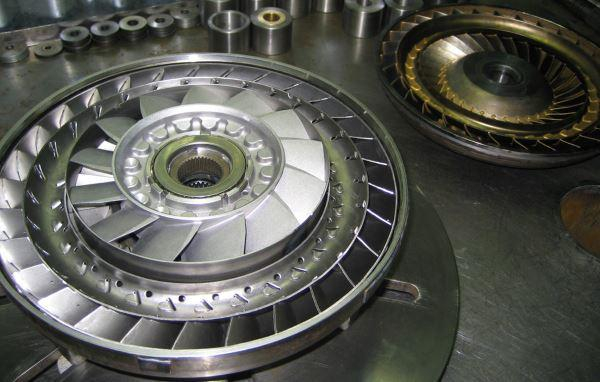

Конструкция гидротрансформатора включает в себя три рабочих колеса:

насосное (жестко взаимодействует с корпусом);турбинное;статор. Расположен в промежутке между двумя предыдущими колесами. В него интегрирована муфта, замедляющая вращение статора в ходе повышения оборотов посредством насосного колеса. При достижении оборотов, составляющие три четверти от предельных происходит полная блокировка муфтой статора («стоповый режим»). Некоторые конструктивные модификации предусматривают принудительное затормаживание с помощью фрикционной муфты – это повышает КПД гидротрансформатора на разных оборотах.

Каждый элемент ГДТ (гидротрансформатор) требует строго подхода при производстве, синхронной интеграции, балансировки. На основании этого, ГДТ изготовляется как неразборный и не пригодный к ремонту агрегат.

Конструктивное расположение гидротрансформатора: между картером трансмиссии и силовой установкой – что аналогично нише установки под сцепление на «механике».

Предназначение ГДТ

Гидротрансформатор (относительно обычной гидромуфты) преобразует крутящий момент двигателя. Иными словами, происходит непродолжительное повышение показателей тяги, которую принимает коробка — «автомат» при ускорении транспортного средства.

Органический недостаток ГДТ, следующий от его принципа действия – проворот турбинного колеса при взаимодействии с насосным. Это отражается в потерях энергии (КПД ГДТ в момент равномерного движения авто – не более 85 процентов), и приводит к возрастанию тепловых выделений (некоторые режимы гидротрансформатора провоцируют больший выброс тепла, нежели сам силовой агрегат), повышенному расходу топлива. Сейчас автопроивзодители на своих машинах интегрируют в трансмиссию фрикционную муфту, которая блокирует ГДТ в момент равномерного движения на высокой скорости и высших ступенях – это уменьшает потери на трение гидротрансформаторного масла и снижает расход горючего.

Для чего нужна фрикционная муфта

В задачу пакета фрикционов входит переключение между передачами посредством сообщения/разобщения частей автоматической трансмиссии (входной/выходной валы; элементы планетарных редукторов и из замедление по отношению к корпусу АКП) .

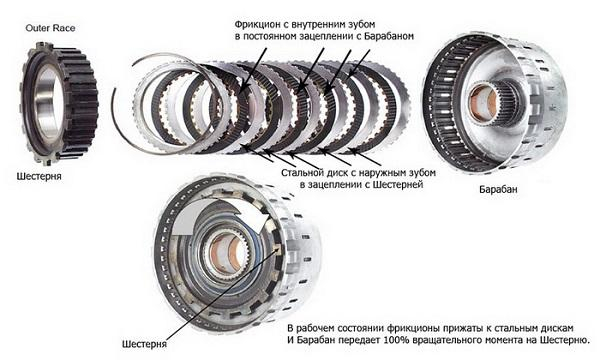

Конструкция муфты:

барабан. Оснащен необходимыми шлицами внутри;хаб. Имеет выдающиеся наружные зубья прямоугольной формы;комплект фрикционных дисков (кольцеобразные). Располагается между хабом и барабаном. Одна часть пакета состоит из металлических внешних выступов, которые входят в барабанные шлицы. Другая – пластмассовая с внутренними вырезами под зубья хаба.

Фрикционная муфта сообщается посредством сжатия кольцеобразным поршнем (интегрирован в барабан) дискового комплекта. Подводка масла к цилиндру осуществляется при помощи барабанных, валовых и корпусных (АКПП) канавок.

Обгонная муфта имеет свободное проскальзывание в определенном направлении, а в противоположном – заклинивается и передает крутящий момент.

Обгонная муфта включается в себя:

внешнее кольцо;сепаратор с роликами;внутренне кольцо.

Задача узла:

Защита фрикционных муфт при смене передач (момент передается при возрастании рабочих оборотов мотора после переключения, которое провоцирует вращение одного из элементов планетарного редуктора в противоположное направление, с последующим его заклиниванием в обгонной муфте) путем гашения образующихся ударов, толчков.Дезактивация торможения при помощи силового агрегата при выборе некоторы режимов работы коробки.

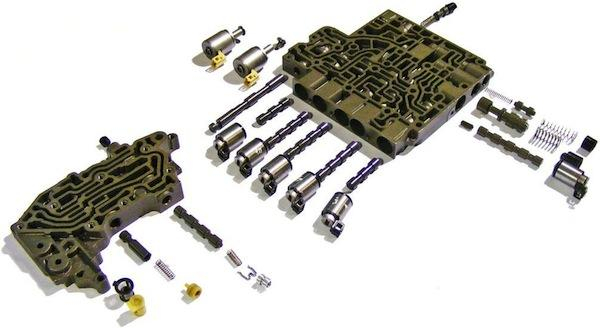

Блок управления автоматической коробкой: устройство

Блок состоит из комплекта золотников. Они управляют масляными потоками по направлению к поршням (тормозные ленты)/фрикционным муфтам. Золотники располагаются в последовательности, которая зависит от движения селектора КПП/автоматики (гидравлическая/электронная).

Гидравлическая. Применяет: масляное давление центробежного регулятора, который взаимодействует с выходным валом коробки/масляное давление, которое образуется в ходе нажатия на педаль акселератора. Эти процессы передают электронному блоку управления данные о угле наклона педали газа/скорости авто, далее следует переключение золотников.

Электронная. Используются соленоиды, которые перемещают золотники. Проводные каналы соленоидов находятся снаружи корпуса АКП, и проходят к блоку управления (в некоторых случаях – к совмещенному БУ системы впрыска топлива и зажигания). Полученная информация о скорости авто/угла наклона газа определяет дальнейшее передвижение соленоидов посредством электронной системы/рукояти селектора АКП.

Иногда автоматическая коробка работает даже при неисправной электронной системе автоматики. Правда, при условии включенной третьей передачи (либо все ступени) в ручном режиме управления коробкой.

Управление селектором

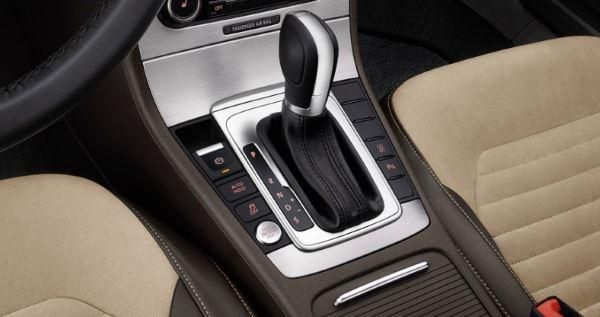

Разновидности положения селекторов (рычага АКП):

напольный. Традиционное расположение в большинстве авто – на центральном тоннеле;подрулевой. Такая компоновка часто встречается у американских машин (Крайслер, Додж), а также у Мерседеса. Активация нужного режима трансмиссия происходит через вытягивание рычага на себя;на центральной консоли. Применяется на минивэнах и на некоторых обычных автомобилях (пр.: Хонда Цивик VII, CR-V III), благодаря чему освобождается пространство между передними сиденьями;кнопочный. Схема расположения получило широкое применение на спорткарах (Феррари, Шевроле Корвет, Ламборджини, Ягуар и прочие). Хотя сейчас интегрируется и на гражданские машины (премиум-класс).

Прорези напольных селекторов бывают:

прямая. Рычаг коробки ходит по прямолинейной траектории. Исключения: наличие ручного режима трансмиссии;зигзагообразная (ступенчатая). Селектор перемещается по пазам сложной траектории;дугообразная (U). Встречается не часто. Какое-то время применялась Ягуаром.

Эксплуатация коробки

Как пользоваться коробкой — «автомат» правильно? Две педали и множество режимов трансмиссии могут ввергнуть в ступор неопытного в этом деле водителя. На первый взгляд, все просто, но существуют нюансы. Ниже даются пояснения того, как пользоваться автоматической коробкой передач правильно.

Режимы

В основном, коробка — «автомат» имеет на селекторе следующие положения:

Р — это осуществление парковочной блокировки: блокировка ведущих колес (интегрирована внутри КПП и не взаимодействует со стояночным тормозом). Аналог установки машины на передачу («механика») при ее постановки на стоянку;R — передача заднего хода (запрещено активировать в момент движения авто, хотя сейчас применяется блокировка);N — режим нейтральной передачи (активация возможна при непродолжительной стоянке/ буксировке);D — передний ход (задействован весь передаточный ряд коробки, иногда – отсекаются две высшие передачи);L — активация режима пониженной передачи (малый ход) с целью передвижения вне дороги или по таковой, но со сложными условиями.

Вспомогательные (расширенные) режимы

Присутствуют на коробках с обширными рабочими диапазонам (также могут иначе маркироваться основные режимы):

(D) (либо O/D )— овердрайв. Режим экономии и размеренного перемещения (при любой возможности коробка переключается наверх);D3 (O/D OFF) — дезактивация высшей ступени для активной езды. Задействуется торможением силовым агрегатом;S — передачи раскручиваются до максимальных оборотов. Может присутствовать возможность ручного управления коробкой.

Принять во внимание:

«автомат» относительно механической КПП тормозит двигателем только в определенных режимах, в остальных же трансмиссия имеет свободное проскальзывание черз обгонные муфты, и машина едет «накатом».

Пример – режим ручного управления коробкой (S) предусматривает замедление мотором, а автоматизированный D – нет.

Во время движения

Как пользоваться коробкой «автомат» правильно по ходу движения? Современные трансмиссии допускают переход от одного режима к другому без выжима кнопки на рычаге селектора (кроме R). А чтобы не предотвратить произвольное начало движения машины во время остановки, надо нажать на педаль тормоза при переключении режимов.

Также необходимо знать, как правильно буксировать авто с АКПП. Нужно придерживаться следующих рекомендаций:

проверить уровень масляной жидкости в коробке на соответствие заводским нормам;провернуть ключ зажигания, снять блокировку с рулевой колонки;перевести селектор в режим N;буксировка рекомендована не более 50 километров, со скоростью 50 километров в час, и меньше. При остановках желательно охлаждать коробку;запрещено запускать мотор при буксировке.
