Коробка передач КамАЗ: как переключать передачи на КамАЗе

КамАЗ – известный представитель грузового транспорта, сегодня производимый в РФ. Надежность и выносливость этих машин проверена годами. Автомобили КамАЗ рассчитаны на работу в разных климатических поясах и готовы к тяжелым эксплуатационным нагрузкам.

Что касается связки ДВС и трансмиссии, чтобы экономичный, но не самый мощный мотор КамАЗа обеспечивал должную производительность и имел большой срок службы, была отдельно разработана и внедрена высоконадежная КПП КамАЗ.

Далее мы рассмотрим особенности, которые имеет коробка КамАЗ, как переключать передачи на КамАЗе, что представляет собой схема переключения передач КамАЗ и т.д.

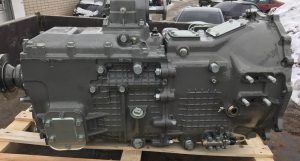

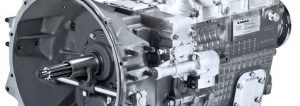

Коробка передач КамАЗа: особенности конструкции

Коробки переключения передач, устанавливаемые на КамАЗ, отличаются от своих аналогов, устанавливаемых на другие грузовые автомобили, своими конструктивными особенностями.  КПП КамАЗ, при условии соблюдения  правил эксплуатации и выполнения качественного ТО, может работать без ремонта достаточно долго даже в тяжелых условиях.

Коробка КамАЗ – основная составляющая трансмиссии данного автомобиля. Осуществляя изменение крутящего момента двигателя и передачи его на ведущие мосты, КПП на КамАЗе позволяет регулировать тяговые и скоростные характеристики  автомобиля в достаточно большом диапазоне, при этом используя ДВС с большей эффективностью.

Коробки, устанавливаемые на КамАЗ, конструктивно довольно просты. Коробка КамаЗА состоит из таких узлов и элементов как:

• картер;
• установленные в картере КПП ведущий, ведомый и промежуточный валы;
• шестерни, синхронизаторы, подшипники;
• механизм переключения скоростей;
• делитель КПП КамАЗ, дополнительный одноступенчатый или двухступенчатый редуктор (используется в КПП КАМАЗ 15-й модели);

Примечание: Автомобили КамАЗ, могут быть оборудованы пятиступенчатой, шестиступенчатой, восьмиступенчатой либо десятиступенчатой  механикой (многоступенчатая коробка КамАЗ с делителем).

 КамАЗ коробка передач: типы и характеристики

На сегодняшний день грузовые автомобили марки КамАЗ комплектуются разными типами (моделями)  КПП отечественного и зарубежного производства.

Перечень основных типов разных модификаций коробок:

• тип коробок модельного ряда 14 (141,142,144) — механическая пятиступенчатая коробка с трехходовым механизмом переключения (дистанционное переключение передач);
• тип коробок модельного ряда 15 (152,154) – механическая десятиступенчатая МКПП, представляющая собой пятиступенчатую коробку с передним двухступенчатым делителем, увеличивающим количество скоростей до 12, а именно 10 вперед и 2 назад (дистанционное переключение скоростей, пневмомеханическое переключение скоростей редуктора);

  Тип коробок модельного ряда 16 (161) — механическая восьмиступенчатая КПП, представляющая собой четырехступенчатую коробку ZF с расположенным сзади двухступенчатым планетарным демультипликатором (ручное управление)

• тип коробок модельного ряда ZF (Германия) —  механические  многоступенчатые КПП, такие как: ZF-6S1000-шестиступенчатая КПП; ZF-9S109 девятиступенчатая КПП с дополнительной пониженной передачей и др.

Обратите внимание, типы коробок модельного ряда 14 и 15, имея разные конструктивные и технические характеристики, отличаются между собой разными передаточными числами.

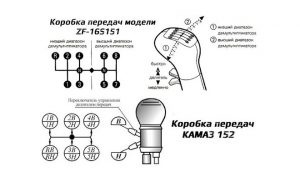

Схема переключения передач КамАЗ

Схема переключения передач (от простой  к сложной) зависит от типа КПП, установленной на автомобиль КамАЗ.

Например:

• схема переключения КПП модельного ряда 14 предусматривает пять передних передач и одну заднюю (коробка передач КамАЗ такого модельного ряда не рассчитана на перевозку грузов выше 10 тон или буксировку прицепов);
• схема переключения КПП модельного ряда 15, в состав которой входит редуктор (разделитель), предусматривает пять передних передач и одну заднюю, а также используя делитель возможно включение скорости низшего тягового диапазона (передач становиться вдвое больше);
• схема переключения передач КПП ZF КамАЗа предусматривает переключение скоростей в несколько стадий: 1В – 2В – ЗВ – 4Н – 4В – 5Н – 5В обеспечивает быстрый разгон при нормальных эксплуатационных условиях. 1Н -2Н-ЗН-4Н-4В-5Н-5В – сложные эксплуатационные условия в начале движения и т.д.

Если рассмотреть простейший вариант, механическая трансмиссия грузового автомобиля КамАЗ работает в двух режимах: первичный («Н») и  вторичный («В»).  Разделение передач на два режима значительно снизила нагрузку на ДВС автомобиля.

Переключение режимов осуществляется посредством специального рычажка:

• рычажок опущен — облегченный режим движения автомобиля;
• рычажок поднят – движение автомобиля в режиме больших нагрузок.

Кстати, чтобы начать движение, необходимо раскрутить коленчатый вал до нескольких тысяч об/мин.

Коробка КамАЗ с делителем: механизм управления делителем

Для снижения нагрузки на ДВС автомобиля используют делитель (редуктор)  — механизм с  механическим принципом действия, активирующийся посредством переключателя на кулисе. Основная его функция  заключается в  увеличении передаточного числа КПП.

Составляющие конструкции на примере КПП модельного ряда 15:

• вентиль управления делителем;
• редукционный клапан;
• клапан включения делителя;
• воздухораспределительный механизм;
• патрубок распределения воздуха;

Управление КамАЗом: КПП и разные эксплуатационные условия

При подъемах автомобиля КамаАЗ рекомендуется использовать повышенные передачи. Переключение с первой на вторую скорость предполагает метод «двойного выжимного сцепления» (для стабильной работы не следует забывать нажимать на педаль газа и не допускать падения оборотов ДВС).

При спусках КамаАЗа нельзя глушить двигатель, поскольку может произойти блокировка рулевого колеса автомобиля. Также не рекомендуется во время  спусков при включенном дополнительном торможении (вспомогательная тормозная система), выжимать педаль сцепления и включать передачи.

При движении КамаАЗа по скользкому дорожному покрытию рекомендуется тормозить при помощи ДВС, используя передачи на КамАЗе, так как экстренное торможение приводит к блокировке колес прицепа грузового автомобиля.

При заносах сцепление должно быть включено. В случае если автомобиль ведет, рекомендуется поворачивать руль в эту же сторону. Если автомобиль забуксовал, необходимо сняв ногу с педали газа, блокировать дифференциал.

Рекомендуем также прочитать статью о том, что представляет собой схема переключения передач МАН. Из этой статьи вы узнаете, какие коробки стоят на автомобилях MAN, особенности КПП МАН, а также переключать передачи на данных грузовых авто.

Обратите внимание, неправильное торможение двигателем может привести к сокращению срока службы КПП и ДВС. При этом своевременный переход на пониженную передачу уменьшит частоту  вращения коленчатого вала и поможет избежать проскальзывания колес.



Что в итоге

Как видно, КПП КамАЗ является надежной механической трансмиссией, отличающейся качеством и выносливостью в разных эксплуатационных условиях. Главное, правильно пользоваться коробкой.

Рекомендуем также прочитать статью о том, что такое раздаточная коробка автомобиля. Из этой статьи вы узнаете, что такое раздатка, как она устроена, для чего нужна раздаточная коробка, а также какие основные функции выполняет такой агрегат.

Однако нельзя забывать о том, что устройство нуждается в регулировке и настройке, поскольку большинство поломок  КПП КамАЗ связано именно с нарушениями регулировки (например, механизм привода и рычаг переключения передач, клапан включения делителя и др.).

Также коробка нуждается в регулярном и своевременном техническом обслуживании, диагностике и периодической проверке полной работоспособности. Только в этом случае можно говорить о том, что агрегат в полной мере отработает весь заложенный ресурс.
