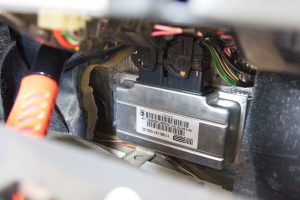

Место расположения ЭБУ: где стоит блок управления двигателем и его основные функции

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т.п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять. Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Рекомендуем также прочитать статью о том, где находится датчик температуры двигателя. Из этой статьи вы узнаете о месте расположения указанного датчика температуры мотора на различных типах ДВС.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Что касается недостатков, электронные системы и блоки управления более уязвимы, так как боятся попадания влаги и перегревов. Также на них негативно влияют значительные перепады напряжения в бортовой сети, короткие замыкания в результате повреждения изоляции проводов и т.д.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Рекомендуем также прочитать статью о том, что такое чип-тюнинг двигателя и топливные карты. Из этой статьи вы узнаете о коррекции топливных карт во время тюнинга (перепрошивки) электронного блока управления двигателем для повышения мощности, крутящего момента и приемистости ДВС, а также в целях экономии горючего.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т.д.
