Неисправности дроссельной заслонки

Что такое дроссельная заслонка (ДЗ)? Данный узел является конструктивным элементом системы подачи топлива (бензиновый силовой агрегат). Он регулирует потоки воздуха, с последующим образованием топливо-воздушной смеси. Располагается дроссель между впускным воздушным фильтром и впускным коллектором. ДЗ играет ключевую роль в обеспечении двигателя топливом.

Дроссель является своеобразным клапаном, который регулирует подачу топлива в камеру сгорания путем изменения давления поступающих масс (воздух, горючее). Принцип работы в том, что при открытии дроссельной заслонки давление поднимается до уровня атмосферы, тогда как в ее закрытом состоянии образуется вакуум. Таким образом − маленький угол открытия клапана дроссельной заслонки соответствует низким оборотам силового агрегата. ДЗ связана с вакуумным усилителем системы тормозов и регулирует его работу.

Конструкция

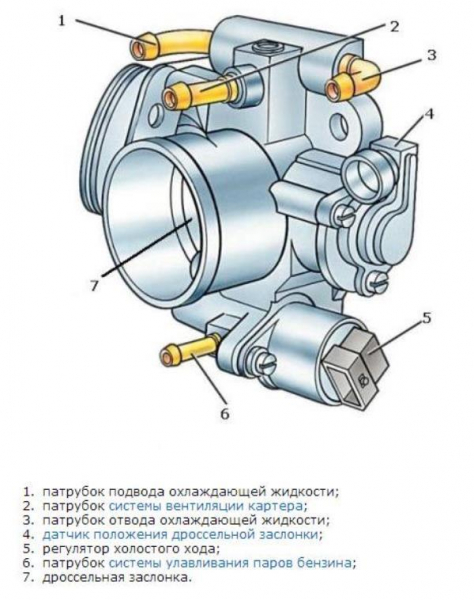

Клапан дроссельной заслонки представляет из себя круглую пластину. Она способна крутиться в пределах 90 градусов вокруг своей оси, чередуясь циклами открытия/закрытия потоков. Располагается в корпусе, который включает в себя:

приводной механизм (автоматический (электрика)/аналоговый (механика) принцип работы);потенциометр ДЗ (датчик ее положения);РХХ (регулятор холостого хода).

Из данных элементов состоит узел/блок дроссельной заслонки.

Сам корпус ДЗ имеет непростое устройство по причине его вхождения в систему охлаждения двигателя. Принцип работы узла дросселя: он открываются каналы, которые предназначены для охлаждающей жидкости. Корпус имеет особые патрубки, взаимодействующие с системой вентиляции и идентификации паров горючего.

РХХ (регулятор холостого хода)

Посредством РХХ поддерживается на постоянном уровне вращающаяся частота коленвала при полностью закрытом клапане дроссельной заслонки. Это необходимо для стабилизации оборотов в момент подключения дополнительного оборудования (вентилятора, бортовой электроники) − когда увеличивается нагрузка на силовой агрегат, либо случается его перегрев.

Устройство регулятора холостого хода:

корпус;конусная игла. При работе силовой установки на холостом ходу, игла осуществляет регулировку площади сечения канала, через который поступает воздух.

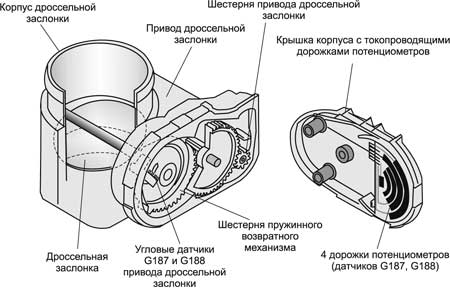

Приводной механизм

Разновидности:

аналоговый (механика). Имеет примитивную конструкцию и взаимодействует с педалью акселератора посредством стального тросика;автоматический (электрика). Электронное устройство дроссельной заслонки исключает прямое взаимодействие с акселератором. Обратная связь происходит при помощи работы потенциометра дроссельной заслонки: он подает сигналы в ЭБУ, а контроллер посылает сигналы уже на ДЗ.

Потенциометр

Потенциометр регулирует угол движения дроссельной заслонки относительно своей оси (открывает/закрывает ее). Закрытое состояние клапана соответствует напряжению, не превышающему 0,7 В. Открытое − до 4 В. Потенциометр является ключевым звеном в процессе подачи горючего в камеру сгорания и регулирует его количество.

Неисправности

Нарушение взаимодействия между клапаном дроссельной заслонки и датчиком ее положения чревато:

плавающими оборотами силового агрегата при его работе двигателя;повышенными оборотами холостого хода;остановкой мотора (заглох) при включении нейтральной передачи;высоким расходом топлива (в зависимости от угла, на котором заклинило клапан);неполноценным раскрытием мощностного потенциала двигателя.

Индикатор «CHEK» на приборной панели обязательно подаст сигнал о некорректной работе ДЗ.

Устранение неисправностей

Для диагностики необходимо проверять узел полностью, а также места его крепления. Порядок действий следующий:

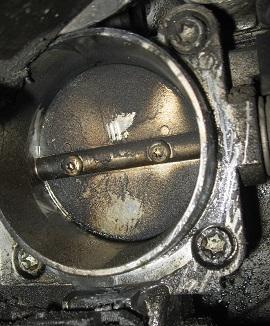

Загрязнения ДЗ может стать одной из причин некорректной работы ДВС

снять с АКБ клемму «-«;снимается патрубок ОЖ и закрепляется так, чтобы потерять как можно меньшее количество антифриза;отодвинуть прилегающие к узлу дросселя шланги;убрать приводной тросик ДЗ;очистить потенциометр, убрав колодки и регулятор холостого хода;демонтировать блок ДЗ;определить состояние прокладки ДЗ и прочие элементы блока;если присутствуют повреждения/износ, необходимо заменить блок ДЗ;после устранения причины неисправности все собирается обратной последовательностью.

После монтажа узла обратно проверяется система охлаждения на предмет ее герметичности при заливании соответствующей жидкости − подтеки, капли должны отсутствовать.

Регулировка ДЗ

Для корректной/исправной работы дроссельной заслонки требуется периодическая регулировка ее датчика. Порядок действий следующий:

Выключить зажигание (клапан ДЗ закрывается).Изъять проводку из разъема датчика.Датчик регулируется посредством щупа (0,4 миллиметра), который вставляется в зазор между рычагом и винтом.

Исправность датчика диагностируется уровнем напряжения (использовать омметр).Оно должно соответствовать указанным в инструкции по ремонту. При наличии завышенного напряжения датчик нужно менять, при отсутствии (невозможности довести до необходимого уровня) − дальнейшая регулировка/замена.

С этой целью нужно вращать клапан до появления нужных норм. После регулировки проверяется затяжка ботов, гаек (могут раскрутиться) − они должны быть хорошо зафиксированы.

Чистка

Очищение ДЗ от налета грязи, пыли и прочего способствует корректной работе силового агрегата, повышению качества поставляемой в камеру сгорания топливо-воздушной смеси. Чистый узел гарантирует умеренный расход топлива, хорошую динамику авто и его экологичность.

Способы

Лучше всего с подобной задачей справляются очистители карбюратора либо тормозов

Наиболее доступный и эффективный − очистка посредством соответствующих средств (аэрозольные баллончики).

Действия

Отцепить патрубок от воздушного фильтра и от корпуса ДЗ.Запустить мотор. Рекомендовано делать это «на холодную» (непрогретый силовой агрегат) − см. сноску ниже.Направить струю из баллончика на корпус ДЗ. Недопустимо обильно опылять блок, ибо это чревато остановкой двигателя. Нужно наносить средство очистки плавно и постепенно − до полного избавления от грязи.

Непрогретый силовой агрегат активирует систему повышенных оборотов ХХ (прогревочных). При горячем двигателе (рабочая температура) данная система (клапаны, каналы находятся в закрытом состоянии) бездействует, что не позволяет поступать дополнительным воздушным массам. Поэтому чистка на холодный двигатель вымывает данные каналы/клапаны. На прогретом двигателе в эти каналы оседает вся очищающаяся грязь, что впоследствии приведет к их загрязненности и к некорректной работе силового агрегата.

Из-за чего забивается ДЗ

Вентиляционная система картера. Нормальная работа системы характеризуется тем, что газы поступают через клапан к впускной системе минуя ДЗ. Загрязнение клапана системы вентиляции (PCV) переводит двигатель в аварийный режим работы. Картерные газы вкупе с масляной пылью скапливается перед ДЗ, забивая прилежащие к ней каналы.Система реверсного дожига оставшихся газов (выхлоп). Хорошее сгорание смеси способствует ее цикличному очищению с последующим попаданием в систему впуска. Необходимо периодически проводить диагностику впускной/топливной системы, свечей зажигания и лямбда-зонда. Корректное функционирование данных элементов гарантирует минимальную загрязненность ДЗ.
