Неисправности термостата ВАЗ 2114: симптомы неполадок и замена

Термостат на ВАЗ 2114-2115 представляет собой один из важных элементов системы охлаждения автомобиля, отвечающий за нормальный температурный режим ДВС (при определенной температуре устройство выводит охлаждающую жидкость на большой круг).

При этом исправный термостат 2114-2115 не требует вмешательства в свою работу, проведения ТО и т.д. В свою очередь, вмешательство требуется только тогда, когда устройство по каким-либо причинам перестало выполнять свои функции (износ или выход из строя).

Как правило, если термостат неисправен, его меняют. Однако перед заменой важно точно определить, что данное устройство нуждается в замене. Также необходимо знать, как заменить термостат своими руками при такой необходимости. Давайте разбираться, как проверить, а также как поменять термостат 2114 самому.

2114 ВАЗ термостат: конструкция, место расположения и принцип работы

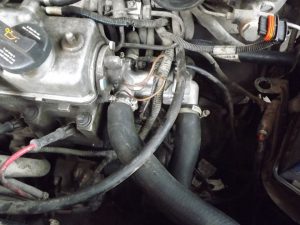

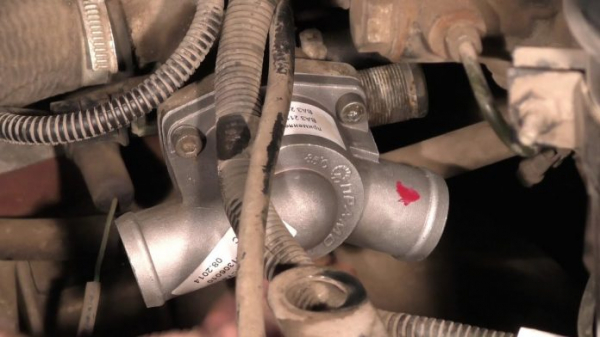

Прежде всего, важно разобраться, что собой представляет устройство, какие признаки неисправности термостата бывают и как заменить термостат ВАЗ. Первое, термостат, несмотря на свои небольшие размеры — очень важный элемент системы охлаждения автомобиля. Фактически, находится он между двигателем и  радиатором.

Устройство имеет вид трубчатого клапана, что позволяет термостату  в процессе работы поддерживать постоянную температуру ДВС (быстрее прогревать силовой агрегат и поддерживать определенную температуру после прогрева).

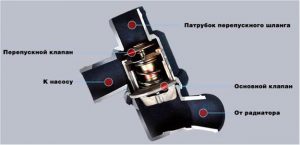

Основные составляющие термостата:

• корпус;
• центральный клапан;
• перепускной клапан;
• патрубок перепускного шланга;
• термочувствительный элемент, находящийся недалеко от центрального клапана.

Принцип действия термостата:

• на прогретом ДВС клапан устройства находится в закрытом состоянии, охлаждающая жидкость циркулирует по малому кругу (по каналам двигателя);
• при нагреве ДВС до температуры порядка 87-90 градусов, термочувствительный элемент, начиная нагреваться, воздействует на пружину. Пружина, сжимаясь, открывает основной клапан, вследствие чего охлаждающая жидкость начинает циркулировать по большому кругу через радиатор.

Неисправности термостата ВАЗ 2114: признаки

Если уровень ОЖ в норме, но двигатель автомобиля недостаточно прогревается, перегревается или «закипает» — обычно проблема в  термостате. Термостат со временем изнашивается, в результате чего начинает неправильно работать клапан, застывая в одном из положений (залипает клапан термостата).

Одно из положений, если клапан полностью открыт, охлаждающая жидкость все время циркулирует по большому кругу и ДВС не прогревается как следует. Если клапан закрыт полностью, охлаждающая жидкость все время циркулирует только по малому кругу и двигатель перегревается.

Наконец, при среднем положении клапана (клапан полуоткрыт), двигатель прогревается заметно дольше, при длительной стоянке с работающим двигателем или при езде мотор также не выходит на рабочие температуры (особенно зимой).

Бывает и так, что проблема «плавающая». Например, сначала термостат закрыт и мотор нормально прогревается, затем происходит открытие на большой круг и клапан «виснет». В этом случае температура ДВС резко упадет.

Бывает и так, что термостат несколько раз нормально открывается и закрывается, однако затем зависает в одном из возможных положений. В такой ситуации мотор или начнет остывать, или перегреется (в зависимости от того, в каком положении застыл клапан).

Еще одна ситуация, когда клапан термостата зависает при работе мотора, однако если поставить автомобиль на длительную стоянку, проблема временно исчезает. В любом случае, если двигатель не выходит на рабочие температуры, это не так страшно для ДВС.

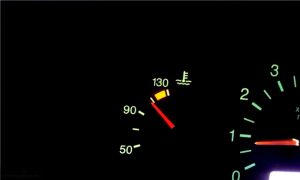

Однако когда мотор резко или постепенно перегревается и температура доходит до красной отметки, вентилятор охлаждения работает постоянно, термостат не выходит на большой круг циркуляции охлаждающей жидкости, тогда это достаточно серьезная поломка, требующая немедленного устранения.

Как проверить термостат на ВАЗ 2114  и выполнить его замену

Прежде чем приступить к устранению неисправности, термостат нужно проверить. Существует три способа проверки, которые рекомендуется применять комплексно.

• Необходимо завести автомобиль и прогреть двигатель на протяжении 10 минут. Открыв капот, проверить верхние и нижние патрубки радиатора, они должны быть одинаково прогреты. Если  патрубки перегреваются, термостат работает неправильно (произошло заклинивание клапана в промежуточном или закрытом положении);
• Необходимо завести автомобиль и проверить температурный режим только верхнего патрубка радиатора. Патрубок должен оставаться холодным только до момента оптимального прогрева (до 90 градусов). Если патрубок остается холодным после достижения оптимального температурного режима – термостат неисправен (неисправный термостатирующий элемент, клапан остается в закрытом положении);
• Необходимо демонтировать устройство, после чего поместить термостатирующий элемент в металлическую емкость, наполненную водой. Постепенно нагревая жидкость до оптимальной температуры (85-90 градусов) смотреть, как срабатывает клапан. При нагреве до указанной температуры клапан должен открыться, если же клапан остается на месте, тогда система охлаждения не будет нормально работать. Это значит, что термостат неисправен и требует замены.

Конечно, третий способ проверки термостата, включающий  в себя несколько этапов, самый эффективный и самый трудоемкий. Как правило, вместо такой проверки обычно выполняют замену термостата. С учетом того, что деталь относительно доступная по цене, проще и быстрее заменить элемент, особенно если термостат раньше не меняли на протяжении 50-60 тыс. км. пробега  и более.  Главное, для замены приобрести качественное изделие.

Обратите внимание, новый термостат проверить на работоспособность перед установкой будет не лишним. Для проверки отлично подойдет рассмотренный выше третий способ. Дело в том, что иногда среди новых запчастей попадаются неисправные термостаты. Чтобы избежать возможных проблем, проверка термостата перед установкой на машину настоятельно рекомендуется.

• Теперь рассмотрим, как поменять термостат 2114 самостоятельно. Замена термостата ВАЗ 2114 включает в себя подготовительные работы, демонтаж, установку и проверку системы охлаждения на работоспособность.

Необходимые материалы и инструменты: новый термостат, емкость для слива охлаждающей жидкости,  пара хомутов, шланг длиною 45-60см с наружным диаметром на «19», тройник, набор ключей.

Замена термостата 2114, алгоритм выполняемых действий:

• установив авто на смотровую яму или подняв на подъемнике, выждать, пока двигатель остынет;
• ключом «18» открутить крепежные винты воздушного фильтра;
• отверткой, ослабляя хомуты системы охлаждения воздуховода дроссельного патрубка и картера, открутить крепежный винт кронштейна, троса привода дроссельной заслонки;
• отсоединив электрический разъем, вывести резиновую подушку корпуса фильтра из отверстия в кронштейне и снять воздушный фильтр;
• ключом «13» открутить крепежный болт модуля зажигания к картеру сцепления и к блоку;

  Рекомендуем также прочитать статью о том, как доработать систему охлаждения Лада Калина. Из этой статьи вы узнаете о способах доработки СОД Калина.

• ослабить нижний болт крепления ключом «17» и отвести модуль в сторону;
• открутить пробку на блоке ключом «13»;
• открутив руками сливную пробку радиатора, слить охлаждающую жидкость в приготовленную емкость;
• демонтировать термостат, ослабив четыре хомута его патрубков;
• отсоединив разъем, ключом «19» открутить датчик температуры, ключом «13» открутить крепежную гайку «массового» провода контроллера;
• открутив еще две гайки, снять блок патрубков;
• установить новый термостат, осуществить сборку в обратном порядке.

Подведем итоги

Как видно, проверка и замена термостата на ВАЗ 2114 представляет собой достаточно понятную и не сложную процедуру. При необходимости, все работы можно выполнить в условиях обычного гаража своими руками.

Что касается повседневной эксплуатации, специалисты рекомендуют периодически наблюдать за температурой охлаждающейся жидкости, следить за уровнем ОЖ,  поводить проверку работоспособности термостата без его снятия (выше рассмотрен способ первый и второй).

Рекомендуем также прочитать статью о том, как заменить радиатор печки на ВАЗ 2114, а также как выполнить замену краника печки 2114 ВАЗ. Из этой статьи вы узнаете о том, как выполнятся замена указанных элементов, а также на какие тонкости и нюансы следует обращать внимание в рамках проведения данной процедуры.

Напоследок отметим, что эффективность работы системы охлаждения также напрямую зависит от герметичности системы и исправной работы всех элементов. Еще важную роль играет общее состояние самой охлаждающей жидкости (ТОСОЛ или антифриз). Если же в работе системы охлаждения появились сбои, связанные с неисправным термостатом, необходимо выполнить, как минимум, замену данного элемента.

Правильным же подходом будет полная замена ОЖ, термостата, отдельных патрубков, крышки расширительного бачка, а также чистка радиатора (наружная и внутренняя промывка) с последующим развоздушиванием системы. Это необходимо делать, если охлаждающую жидкость не меняли 2-3 года или пробег с предыдущей замены антифриза/тосола превышает отметку в 50 тыс. км.

Параллельно нужно проверить качество работы вентилятора охлаждения, печки ВАЗ 2114 и т.д. Дело в том, что даже на обслуженной системе радиатор печки может выйти из строя в самый неподходящий момент.

В любом случае, правильный подход и комплексное обслуживание позволит избежать возможных проблем не только с термостатом,   но и с другими элементами системы охлаждения двигателя, а также двигатель всегда будет работать в оптимальном температурном режиме в летний и в зимний период.
