Особенности работы двухмассового маховика

В целях увеличения динамических характеристик в автоспорте используются облегченные маховики. Главная задача такого рода тюнинга – уменьшение вращающихся масс. Для гражданского использования намного важнее комфорт и ресурс деталей трансмиссии, поэтому все чаще производители устанавливают на авто двухмассовый маховик (Dual Mass Flywheel). Рассмотрим его устройство, принцип работы и преимущества над одномассовым типом. Нелишним будет упоминание о возможных неисправностях и технологиях ремонта.

Устройство Dual Mass Flywheel

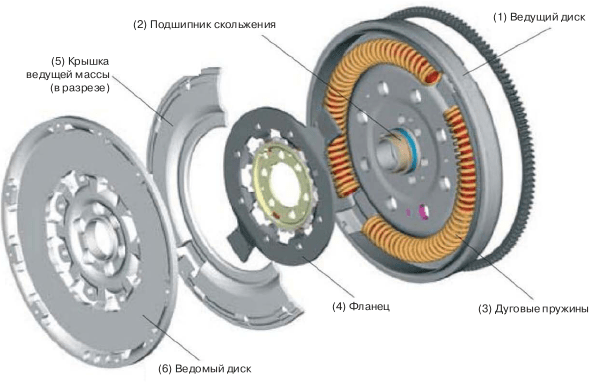

Двухмассовый маховик состоит из двух дисков, которые соединены между собой пружинно-демпферным механизмом.

Ведущий диск (также его называют первичным диском, главным корпусом маховика) представляет собой первичную вращающуюся массу. Он жестко крепится к коленчатому валу. На наружную часть первичного диска монтируется зубчатый венец маховика, за который стартер вращает коленчатый вал в момент запуска двигателя. Со стороны трансмиссии в главном корпусе вмонтированы дуговые пружины.

Устройство ведущего диска предполагает наличие ступицы, на которую устанавливается ведомый диск (также его называют вспомогательным корпусом маховика, вторичным диском). Фланец с ведомым диском жестко фиксируются между собой. Между ними установлена крышка ведущей массы. За счет радиального подшипника (именно такового устройство показано на рисунке, но существуют и конструкции с шариковыми подшипниками) ведущий и ведомый диски подвижны относительно друг друга. Их взаимное смещение определяется усилием надавливания упоров фланца на дуговые пружины.

На поверхности ведомой части имеется плоскость для контакта с фрикционным диском сцепления. Посредством прижатия диска к ведомой части двухмассового маховика происходит передача крутящего момента от коленчатого вала к коробке передач.

Принцип работы

Вспомним назначение одномассового маховика, который представляет собой цельнометаллическую деталь.

Выравнивание скорости вращения коленчатого вала.Передача крутящего момента.Возможность вращения коленвала стартером.

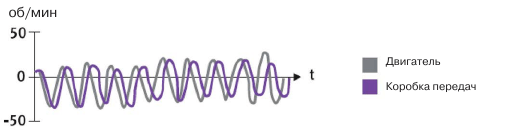

Такие же функции выполняет и двухмассовый маховик. Главная особенность его работы – более эффективное гашение крутильных колебаний. При использовании одномассового маховика и ведомого диска сцепления с вмонтированными в него демпферными пружинами крутильные колебания неминуемо передаются на узлы трансмиссии. Соударение контактных поверхностей приводит к повышенному шуму и ускоренному износу синхронизаторов, шестерен.

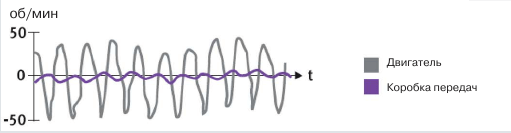

Второй рисунок демонстрирует значительное снижение резонансных колебаний, передающихся на детали КПП, раздаточную коробку передач. Эффективная работа двухмассового маховика позволяет избавиться от демпферных пружин в ведомом диске сцепления. В остальном устройство сцепления автомобиля, работа выжимного подшипника ничем не отличаются от силовых агрегатов с одномассовыми маховиками.

Почему возникают крутильные колебания?

Равномерность скорости вращения коленчатого вала зависит от количества тактов рабочего хода в минуту. Именно во время рабочего хода, когда происходит высвобождение энергии от сгорания ТПВС, поршень движется с наибольшим ускорением, раскручивая тем самым коленвал. Все последующие 3 такта (выпуск, впуск, сжатие) коленчатый вал будет замедляться.

В 4-х цилиндровом двигателе поджог ТПВС происходит каждые 180º вращения коленвала (1 такт рабочего хода на каждые 180º). При 3000 об./мин в ДВС смесь воспламеняется 6000 раз в минуту. В таком режиме крутильные колебания минимальные, так как длительность периода замедления КВ слишком мала. При снижении скорости вращения коленчатого вала крутильные колебания возрастают. Если при 3000 об./мин смесь поджигается 100 раз в секунду, то уже при 1200 об./мин этот показатель снизится до 40.

Варианты конструкции

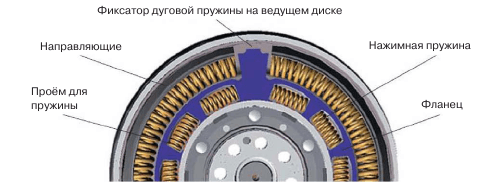

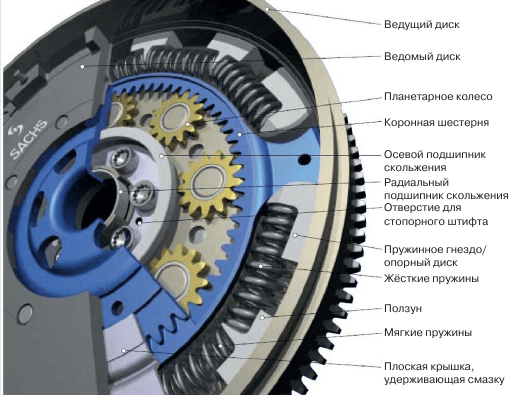

Выше рассмотрено устройство простейшего двухмассового маховика с двумя дуговыми пружинами. Усовершенствованная конструкция предполагает наличие двух видов пружин.

Мягкие пружины предназначены для эффективного гашения крутильных колебаний на низких оборотах. При повышении скорости вращения первичной массы центробежные силы сжимают дуговые пружины, из-за чего теряется их эффективность. Чтобы обеспечить достаточный пружинящий эффект в зоне средних и высоких оборотов, фланец оснащается нажимными пружинами. Благодаря меньшей массе и близкому расположению к центру оси вращения, они в меньшей степени подвержены воздействию центробежных сил.

Эволюция технической мысли

Впервые распространение двухмассовые маховики получили на авто с дизельными двигателями. Необходимость в их использовании совпадает с началом стадии так называемого даунсайсинга. В равной мере тенденция к снижению объема двигателя и повышению его мощности за счет дополнительного наддува воздуха затронула и бензиновые ДВС.

Повышение давления распыления топлива, деление впрыска на фазы и эффективное использование системы турбонаддува привели к значительному увеличению мощности дизельных моторов. Характерно, что большой крутящий момент доступен уже с самых низов, поэтому проблема крутильных колебаний на холостом ходу и низких оборотах значительно усугубилась.

Желая заменить двухмассовый маховик на одномассовый, автовладельцы забывают о том, что его устройство не только повышает комфорт, но и бережет коленчатый вал.

Центробежный маятник

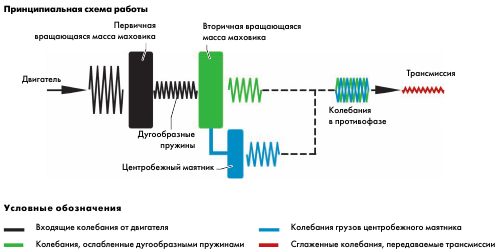

Описанные выше особенности малообъемных ДВС побудили конструкторов к разработке устройства двухмассового маховика с центробежным маятником. Принцип работы маятника основан на создании противоколебаний, сглаживающих неравномерность вращения коленчатого вала на низких оборотах.

Как и в случае простейшего двухмассового маховика, первичная вращающаяся масса связана с КВ, а вторичная – единое целое с трансмиссией. Вот только в DMF с центробежным маятником со стороны вторичной вращающейся массы установлены грузы, которые при снижении оборотов двигателя совершают колебательные движения. Поскольку на низких оборотах действие центробежной силы снижается, грузы маятника могут раскачиваться сильнее. По мере увеличения скорости вращения КВ и ведущего диска, действие центробежной силы увеличивается, а амплитуда колебаний грузов уменьшается.

Маятник, работая в паре с дугообразными пружинами, практически полностью исключает вибрацию двигателя на холостом ходу и в зоне низких оборотов.

На автомобилях Volkswagen в зависимости от модели двигателя и коробки передач встречаются 2 вида устройства DMF с центробежным маятником:

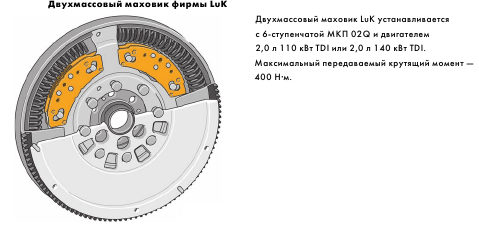

производства Luk. Имеет 4 плавающих грузов, установленных непосредственно на фланце;

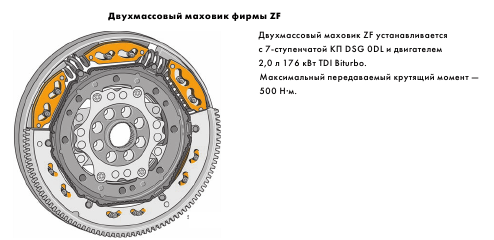

DMF производства ZF. Шесть плавающих грузов, расположенных между фланцем и вторичной вращающейся шестерней.

Главные преимущества и недостатки

Снижение уровня вибраций, передающихся на кузов и в салон.Избавление от воя и дребезжащих звуков элементов КПП, раздаточной коробки передач.Увеличение ресурса трансмиссии. Особое значение DMF имеет в работе роботизированных КПП, к которым относится DSG, гидротрансформаторных АКПП и вариаторов.Повышение комфорта при старте и переключении передач, снижение вибраций, передающихся на педаль сцепления.Уменьшение расхода топлива и снижение вредных выбросов в атмосферу.

Недостаток DMF исходит из главного преимущества одномассового маховика – надежности. Автолюбители свыклись с той мысль, что этот узел требует ремонта или замены лишь в исключительных случаях издевательства над авто. Тогда как DMF имеет ресурс, ограничивающийся 100-150 тыс. км. Стоит признать, что некоторые модели не лишены конструктивных недочетов и редко доживают даже до 100 тыс. км. Замена узла стоит немалых денег, поэтому в случае неисправности владельцы чаще всего прибегают к ремонту двухмассового маховика.

Неисправности

Выделяют две наиболее характерные неисправности:

увеличение люфтов между подвижными элементами, из-за чего происходит характерное громыхание на низких оборотах, при остановке и запуске двигателя;износ подшипника ступицы ведущего диска.

Тема неисправностей довольно обширная, поэтому мы обязательно посвятим статью признакам поломки и способам проверки DMF.
