Откручивание шкива коленчатого вала: тонкости и нюансы

Далеко не каждый водитель может позволить себе заезжать по каждому поводу в автосервис. Поэтому, необходимо знать, как выполнить тот или иной мелкий ремонт самостоятельно. Например, как открутить шкив коленвала.

Немного матчасти

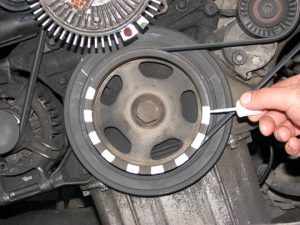

Прежде чем что-то крутить, нужно знать, где эта деталь находится и какие функции она выполняет. Итак, говоря совсем простыми словами, шкив коленвала – специальное колесо, которое находится снаружи двигателя.

На него надет ремень ГРМ, генератора, помпы, компрессора кондиционера и т.д. Если иначе, шкив коленчатого вала необходим для того, чтобы от двигателя можно было приводить в действие навесное оборудование и механизм газораспределения.

Без шкива невозможна работа ДВС и движение автомобиля, так как крутящий момент от самого коленвала не будет передаваться на другие узлы двигателя. При поиске этой детали под капотом автомобиля, следует ориентироваться на генератор. Искомый объект будет находиться внизу.

Он насаживается на выступающую часть коленчатого вала и удерживается от проворачивания при помощи шпонки. Закрепляется гайкой (реже крепление выполнено при помощи болта). В том, как открутить болт шкива коленвала, и заключается главная проблема.

Существует несколько разновидностей шкива коленвала:

• Шкив под клиновой ремень. Такой тип присутствует в любом автомобиле советского производства (в том числе, в грузовых авто и автобусах). Он имеет цельносварную или цельнолитую конструкцию с пазом, который полностью повторяет профиль клинового ремня.
• Зубчатый шкив. Применяется на многих современных двигателях после того, как цепь газораспределительного механизма заменили в целях облегчения всей конструкции на ремень ГРМ. Этот ремень имеет зубцы на своей внутренней поверхности. Соответственно, зубцы выполнены и на внешнем ободе шкива.
• Демпферный шкив. Встречается на многих автомобилях небольшой грузоподъемности, а также на микроавтобусах. Этот шкив состоит из двух частей: внешнего рабочего диска и внутренней обоймы. Между ними помещается резиновая демпферная прокладка.

Это сделано для того, чтобы уменьшить импульсное механической воздействие, которое испытывает газораспределительный механизм и ремень ГРМ во время запуска двигателя и резкого изменения частоты вращения коленчатого вала. Побочным эффектом в данном случае является относительно короткий срок службы шкива, а также то, что деталь требует повышенного внимания со стороны водителя или механика.

После знакомства с самой деталью можно рассмотреть ситуации, в которых придется откручивать гайку шкива коленвала или фиксирующий его болт.

Когда необходимо снимать шкив коленвала

По большому счету, снимать эту деталь придется в двух случаях:

1. Разборка всего двигателя или какой-либо ремонт (например, замена сальников коленвала).
2. Замена самого шкива. Причины, по которым необходимо выполнять это действие, практически всегда связаны с износом самой детали.

Рекомендуем также прочитать статью о том, как выставить ремень ГРМ при замене. Из этой статьи вы узнаете об особенностях и нюансах в процессе самостоятельной замены приводного ремня механизма газораспределения.

Степень износа определяется опытным путем, но это тема для отдельной статьи. Суть в том, что шкив в любом случае нужно снимать. И процесс этот нельзя назвать простым, хотя при наличии определенных навыков и инструментов операцию можно выполнить своими руками.

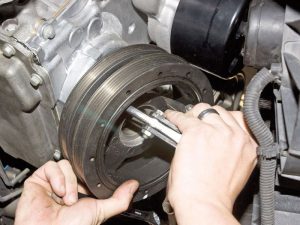

Как открутить и снять шкив коленвала

Самым сложным действием, как правило, можно считать именно откручивание фиксирующей гайки или болта. Это связано с тем, что направление резьбы совпадает с крутящим моментом коленчатого вала. Другими словами, резьба обратная. Кстати, этот факт и есть ответ на вопрос о том, в какую сторону откручивать болт шкива коленвала. Правильно это делается по часовой стрелке.

В результате во время работы двигателя имеет место эффект самозатягивания. Кроме того, зачастую присутствуют коррозия и закисание, что осложняет процесс. По этой причине перед началом работ желательно воспользоваться известной всем WD-40 или другой похожей жидкостью для того, чтобы ржавчина немного раскисла.

Процедура откручивания болта или гайки

• Установить автомобиль на смотровую яму (если, конечно, не снимать двигатель полностью), зафиксировать колеса.
• Снять ремень генератора. Для этого ослабляется стопорный болт генератора и натяжной. Если автомобиль оснащен гидроусилителем руля с отдельным ремнем, тогда придется еще снимать и ремень этого механизма, открутив болт его натяжения (здесь понадобится ключ на 14).

Наличие пневмогайковерта может облегчить задачу по откручиванию болта или гайки шкива. Если такого инструмента нет, тогда нужно продолжить процесс для выкручивания гайки.

• Потребуется снять бронепровод с распределителя зажигания, чтобы избежать запуска двигателя.

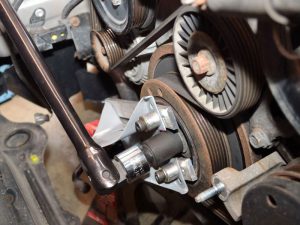

• Затем нужно взять накидной ключ (как правило, на 19) с удлиненным рычагом (это можно сделать при помощи обрезка трубы). Длины должно хватить на то, чтобы ключ уперся в пол. Накинуть его на головку гайки или болта, уперев рычаг в пол.
• В кабине авто повернуть на короткое время ключ в замке зажигание в положение «Старт». Болт или гайка под действием с одной стороны стартера, а с другой стороны, зафиксированного гаечного ключа, «срывается» с места и откручивается.
• Отметим, что чаще всего с первой попытки сделать это не получится. Поэтому потребуется поворачивать ключ в замке несколько раз.

Что в итоге

Описанным выше способом можно выкрутит болт шкива как на автомобиле с МКПП, так и открутить шкив коленвала на автомате. После откручивания крепежного элемента можно приступать к съемке самого шкива. Во время обратной установки этой детали на свое место закручивать гайку или болт будет значительно проще.

Рекомендуем также прочитать статью о том, как самому заменить цепь ГРМ. Из этой статьи вы узнаете об особенностях замены цепи привода газораспределительного механизма.

При этом настоятельно рекомендуется использовать динамометрический ключ и прилагать только усилие, прописанное в руководстве по ремонту и эксплуатации конкретной модели авто. Дело в том, что от правильного момента затяжки будет зависеть не только надежность фиксации и целостность всех элементов, но и простота откручивания в следующий раз.
