Передаточное число коробки передач: что нужно знать

В автомобиле коробка переключения передач — агрегат, который позволяет изменять крутящий момент, развиваемый двигателем внутреннего сгорания, перед передачей такого момента на ведущие колеса транспортного средства. Как известно, большинство коробок передач являются ступенчатыми, а в основе КПП лежит зубчатая передача.

Если просто, ступени фактически являются парами шестерен, которые имеют разное передаточное число (передаточное отношение). В этой статье мы рассмотрим,  что такое передаточное число коробки передач, на что указывает и влияет данная характеристика.

Что такое передаточное число коробки передач

Передаточное число является основной характеристикой зубчатой передачи. Такая передача передает крутящий момент от двигателя (в случае с автомобилем на ведущие колеса). Также зубчатая передача позволяет как уменьшить, так и увеличить крутящий момент, поступающий от двигателя. Изменение становится возможным благодаря увеличению или уменьшению количества зубцов на шестернях.

Итак, передаточное число (АКПП, МКПП) представляет собой отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни в устройстве коробки передач, редуктора и т.д. Если просто, например, ведущая шестерня имеет 30 зубьев, а ведомая 60. В этом случае передаточное число такой зубчатой пары будет составлять 2, то есть 60:30.

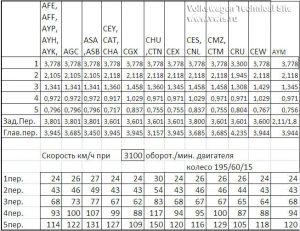

• Величина передаточного числа в коробке передач и редукторе напрямую оказывает влияние на динамику разгона, а также на показатель максимальной скорости. В ступенчатых КПП имеется несколько зубчатых пар с разными передаточными числами. Чем больше число, тем больше тяги обеспечивает данная передача. При этом мотор быстрее набирает обороты, машина активно разгоняется, однако максимальная скорость не высокая на данной передаче. Для увеличения скорости возникает необходимость в переключении на ступень выше.

Как правило, в автомобиле момент от двигателя, поступающий на КПП, увеличивается на пониженных передачах (1,2, 3). Также на внедорожниках момент может дополнительно изменяться при помощи раздаточной коробки (раздатки), которая отвечает за понижающую передачу.

На повышенных передачах (4, 5, 6) происходит уменьшение передаточного числа, что повышает максимальную скорость автомобиля. При этом разгон на таких передачах менее интенсивный, чем на пониженных.

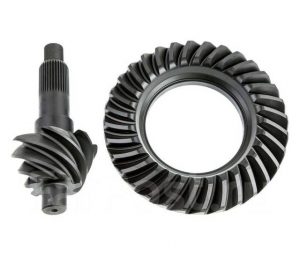

Еще добавим, что на динамику  разгона также влияет и передаточное число главной пары редуктора. Чем большим оказывается указанное число, тем лучше динамика автомобиля, причем на всех передачах. При этом максимальная скорость ниже. Например, возьмем модели ВАЗ. Если поставить на машину главную пару, которая имеет число 4.1 или 4.3 вместо 3.9, авто будет более динамичным, однако показатель максимальной скорости также будет уменьшен.

С учетом вышесказанного становится понятно, что на разных авто передаточные числа трансмиссии подбирают с учетом мощности двигателя, крутящего момента, который выдает агрегат, целевого назначения самого ТС и т.д.  Другими словами, улучшение динамических характеристик автомобиля  зависит от того, насколько удачно реализован  подбор передаточных чисел в коробке передач.

• Также при создании КПП конструкторы пытаются достичь оптимального баланса между разгонной динамикой и экономичностью. Если же за счет изменения передаточного отношения необходимо добиться лучшей разгонной динамики автомобиля, экономичность однозначно пострадает.

Кстати, зачастую в 5-и ступенчатых КПП пятая «повышенная» передача не является передачей для достижения максимальной скорости, как многие ошибочно полагают. Стандартно такая передача позволяет получить максимальную экономию горючего, а также значительно снизить шум и нагрузки на силовой агрегат при езде с высокой скоростью или скоростью, близкой к максимальной для данного ТС.

Изменение передаточного отношения КПП: тюнинг коробки передач

Как известно, наилучшие динамические показатели достигаются в диапазоне оборотов максимального крутящего момента, а не мощности. Фактически, при нижнем и верхнем значении частоты вращения коленчатого вала крутящий момент двигателя меньше максимального.

Получается, чем больше обороты будут отличаться  от оборотов максимального крутящего момента, тем медленнее разгоняется автомобиль. В стандартных КПП передаточное отношение каждой ступени подобрано так, чтобы водителю было комфортно разгонять машину на низких передачах, после чего на повышенных можно поддерживать набранную скорость одновременно с экономией топлива.

Если же отбросить экономичность, тогда путем ряда доработок коробки можно улучшить динамику. Прежде всего, сужается диапазона частот, которые мотор развивает при езде на одной передаче. Фактически, передачи делаются более короткими, а также сближаются передаточные отношения передач, которые расположены рядом (сближенный ряд КПП).

На практике, мотор в этом случае быстро выходит на максимальные обороты на более низкой передаче, однако после переключения на ступень выше обороты не падают, например, 3500 об/мин. на 1800, а остаются на отметке около 2500. Фактически, после переключения «вверх» обороты все равно остаются в диапазоне максимального крутящего момента.

Рекомендуем также прочитать статью о том, как устроена механическая коробка передач. Из этой статьи вы узнаете об особенностях и принципах работы МКПП, устройстве механической коробки, преимуществах агрегатов данного типа и т.д.

Для решения такой задачи можно использовать колеса с меньшим радиусом, а также требуется установить другую главную пару редуктора с измененным передаточным числом (например, 3.9 или 4.1 вместо 3.7). Начнем с использования «стоковых» деталей.

Как правило, если модель автомобиля выпускается с разными двигателями (например, моторы 1.2, 1.4 и 1.6 литра), тогда главную пару для КПП в паре с 1.6 литровым двигателем используют от той версии, мотор которой менее мощный (в данном случае  двигатель 1.2 или 1.4).

В результате  после установки главной пары 3.9 или 4.1 передаточное число на 5-й передаче будет почти таким же, как и на 4-й при главной паре 3.7. Также дополнительно понизит общее передаточное число трансмиссии использование  шин меньшего радиуса. В результате  динамика автомобиля станет лучше, однако будет потеряна экономичность 5-й передачи.

На высоких скоростях двигатель будет на 5-й раскручиваться до максимальных оборотов, что может доставлять дискомфорт водителю и пассажирам. По этой причине ряд передаточных чисел КПП нужно подбирать с учетом конкретных задач и целей, учитывая мощность мотора, вес автомобиля, а также предпочтения водителя.

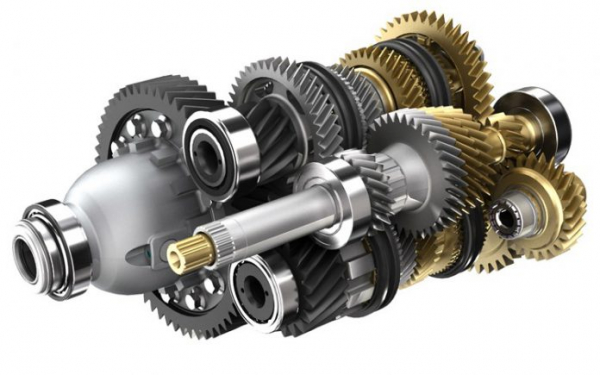

Если делать более серьезные доработки, тогда можно собрать коробку передач с измененным набором шестерен.  Естественно, это дорого, однако удается сблизить ряды на всех передачах, а не только 4 и 5.

Кстати, подбором передаточных чисел трансмиссии можно или улучшить разгонную динамику, или же повысить экономичность. При этом на практике во втором случае изменения в устройство КПП вносятся достаточно редко, так как штатно передаточное отношение зачастую подобрано достаточно удачно.

Также добавим, что стандартную 5-и ступенчатую коробку иногда переделывают в 6-и ступенчатую (особенно в паре с тюнингованным форсированным двигателем). Фактически, в КПП интегрируется комплект шестой передачи. Важно понимать, что  помимо высокой стоимости такой доработки снижается общая надежность такой коробки.

Что в итоге

Как видно, передаточное число  коробки передач оказывает серьезное влияние на динамические показатели и характеристики автомобиля.  В рамках проектирования КПП инженеры отдельно учитывают мощность мотора, целевое назначение автомобиля и т.д., поле чего подбираются передаточные числа для всего ряда передач.

Рекомендуем также прочитать статью о том, какие существуют зубчатые передачи. Из этой статьи вы узнаете, что такое зубчатая передача, а также какие бывают виды зубчатых передач.

Главная задача – обеспечить как приемлемую динамику разгона, так и добиться необходимых показателей топливной экономичности. В результате  такая трансмиссия полностью подходит для штатной эксплуатации  автомобиля. Если же владелец стремится улучшить динамические показатели, тогда кроме двигателя необходимо реализовать и тюнинг коробки передач.

Также бывает достаточно внести изменения только в трансмиссию, что уже само по себе дает заметные улучшения. В рамках тюнинга трансмиссии необходимо учитывать целесообразность тех или иных доработок, а также учитывать, в каких режимах будет эксплуатироваться конкретный автомобиль.
