Планетарная КПП: что это такое и как работает планетарная трансмиссия

На автомобилях планетарная механическая коробка передач появилась очень давно. Использовался такой тип КПП на заре автомобилестроения. Так называемая «планетарка» ставилась на легендарную модель Ford T, где водитель управлял коробкой отдельными педалями.

Если говорить о современных авто, сегодня планетарная передача активно используется в устройстве коробок автомат АКПП. Далее мы рассмотрим, как устроена планетарная передача АКПП, каков принцип работы данного механизма, а также  какие особенности имеет планетарная передача в коробке автомат.

Планетарный механизм: назначение и устройство

В устройстве трансмиссии планетарный механизм позволяет изменять скорость, а также при необходимости направление вращения выходного вала. При этом в работе механизма можно выделить зависимость, что чем ниже будет скорость вращения выходного вала, тем большим будет на нем крутящий момент.

Итак, планетарная передача в основе имеет несколько вращающихся шестерен. Шестерни бывают следующих видов:

• солнечная шестерня;
• коронная шестерня
• сателлиты;

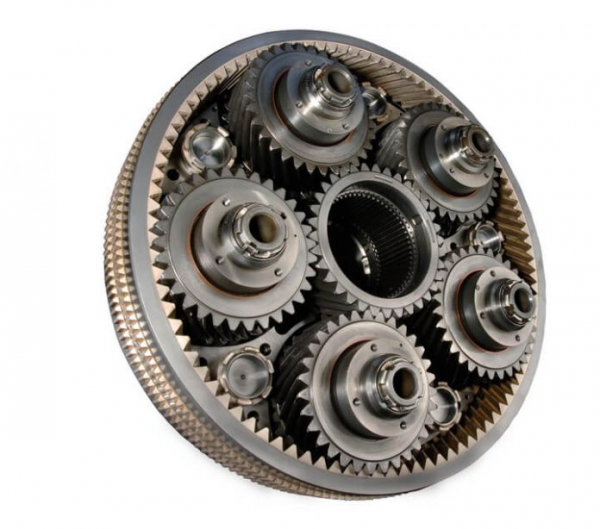

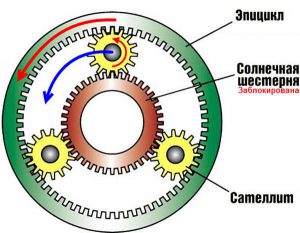

Само свое название планетарный механизм получил благодаря особенности размещения шестерен (подобно планетам вокруг солнца). Схема устройства предполагает, что в центре расположена солнечная шестерня, вокруг которой вращаются сателлиты. Сателлиты связаны между собой водилом, снаружи сателлитов установлена коронная шестерня. Указанные виды шестерен связаны с входным или выходным валом.

Общий принцип работы планетарной передачи состоит в том, чтобы одна из шестерен (солнечная, коронная или водило) имела жесткую фиксацию. В этом случае элемент становится передающим.

В качестве примера можно представить, если закреплена коронная шестерня, тогда входной вал передает крутящий момент на солнечную шестерню. От солнечной шестерни идет передача момента дальше на сателлиты. Сателлиты проходят по коронной шестерне и вращают водило.

Водило, в свою очередь, передает крутящий момент на выходной вал коробки. По такому принципу построена планетарная коробка передач, куда также включены специальные системы торможения (тормоза) и блокировки элементов планетарного механизма.

С учетом особенностей конструкции можно выделить два типа планетарных передач:

• в первом типе блокируется только один тип шестерен (одноступенчатая планетарная передача);
• во втором возможна блокировка разных видов шестерен (многоступенчатая планетарка);

Также планетарный ряд может быть как с закрепленным элементом, так и с дифференциальным. Во втором случае  ни один из элементов не зафиксирован жестко, что позволяет изменять вращение отдельно (посредством усилий, которые прикладываются к валам). Данный механизм позволяет вращаться наименее нагруженному валу с наибольшей скоростью.

Где используется планетарный механизм в автомобиле

Начнем с того, что планетарная передача используется в устройстве различных типов техники. Что касается автоиндустрии, чаще всего планетарный механизм лежит в основе  дифференциала автомобиля.

Дифференциал стоит на каждой ведущей оси. Именно в дифференциале использован такой тип планетарной передачи, где ни один из элементов не имеет жесткой фиксации. Через входной вал момент передается на шестерню (не коронную, так как зубья расположены не вниз, а по сторонам). Шестерня передает момент на сателлиты, к которым присоединены 2 солнечные шестерни.

Принцип работы таков, что сателлиты вращаются с одинаковой скоростью, однако солнечные шестерни могут иметь разную скорость вращения, причем отличную друг от друга. Однако если сложить скорости, сумма всегда является одинаковой.

• Идем далее. Планетарная передача также лежит в основе гидромеханической планетарной коробки передач АКПП. Если просто, общий принцип работы также основывается на вращении трех типов шестерен. При этом устройство намного сложнее, так как современная коробка передач требует от 5-и до 6-и передач для движения вперед. Вполне очевидно, что на одном планетарном механизме невозможно реализовать такую задачу.

В устройстве современной трансмиссии инженеры используют целый планетарный ряд АКПП. Планетарные ряды фактически являются связанными между собой несколькими планетарными механизмами. Благодаря такой конструкции можно гибко реализовать диапазон передаточного соотношения от 0.7:1 (для повышенных передач) и 4.5:1 (на пониженных). Передаточное соотношение, например, 0.7:1, означает, что на один оборот выходного вала входной вал делает 0.7 оборота.

Также в устройстве АКПП имеются специальные тормозные механизмы, которые нужны для переключения передач. Указанные механизмы (тормоза АКПП) имеют возможность притормозить вращение шестерен, а также полностью их заблокировать для подключения других элементов.

Плюсы и минусы планетарной передачи

Начнем с того, что данный механизм имеет целый ряд очевидных преимуществ:

• компактность (все шестерни находятся на одной оси, расположены рядом);
• низкий уровень шума при работе (нагрузка на зубья минимальна);
• механизм обеспечивает расширенный диапазон передаточных чисел;
• зубья способны выдержать большую нагрузку, также самих шестерен больше;
• меньшая вибронагруженность, плавность работы;

Что касается недостатков, можно выделить повышенную сложность конструкции, дороговизну изготовления, требования касательно точности сборки, снижение ремонтопригодности. При сборке предельно важно добиться точного расположения всех элементов.

Использование планетарного ряда или планетарного механизма в системе с высокими нагрузками приводит к снижению КПД и надежности. Причина – много шестерен и составных элементов, в результате чего увеличиваются потери на трение, возрастает риск поломок.

Также можно выделить высокую чувствительность к смазке и качеству смазочного материала применительно к планетарной передаче. Например, если в АКПП окажется недостаточно масла, тогда такая коробка быстро выйдет из строя.

Рекомендуем также прочитать статью о том, что такое пониженная передача в устройстве трансмиссии автомобиля. Из этой статьи вы узнаете о принципах работы и назначении понижающей передачи КПП.

Так или иначе, планетарная коробка не имеет валов, ползунов, последовательно расположенных шестерен, что делает ее очень компактной и позволяет разместить даже в предельно ограниченном пространстве.

Еще планетарные коробки могут передавать большой крутящий момент (такие КПП даже используются в устройстве тяжелой военной техники). Крутящий момент достаточно равномерно распределяется на сателлиты (особенно если их больше 3), при этом зубья испытывают меньшие нагрузки сравнительно с двухвальными или трехвальными КПП.

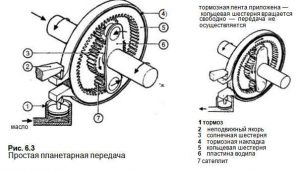

Также при условии грамотного и своевременного обслуживания можно говорить о большом ресурсе, а сама конструкция планетарных коробок передач позволяет с относительной простотой  реализовать их систему управления. Если просто, в устройстве коробки используются ленточные тормоза и блокировочные муфты. Ленточный тормоз плавно останавливает шестерни, тогда как муфта позволяет их заблокировать, что и приводит к переключению передачи.

Также удачно спроектированная планетарная коробка (при условии правильно подобранного передаточного отношения шестерен) имеет более высокий КПД, чем двухвальные и трехвальные механические МКПП.

Главным же недостатком можно считать то, что в автоматических коробках, где необходимо получить 3, 4, 5 и более ступеней, требуются каскадные планетарные системы. Данное решение значительно усложняет устройство, снижая КПД и общую надежность.

Что в итоге

Как видно, планетарная АКПП и другие узлы на основе планетарного механизма активно используются в современной автоиндустрии. Более того, массовое производство автоматических планетарных коробок практически вытеснило в  развитых странах механические КПП.

Рекомендуем также прочитать статью о том, что такое дифференциал в устройстве коробки передач. Из этой статьи вы узнаете об особенностях, назначении и принципах работы дифференциала КПП.

Сегодня гидромеханические планетарные автоматы (АКПП) и бесступенчатые трансмиссии CVT (вариаторы) повсеместно встречаются на легковых авто разных классов, внедорожниках, грузовиках и т.д.

Благодаря удобству и качеству работы АКПП пользуются большой популярностью, продолжая вытеснять МКПП даже из бюджетного сегмента (например, китайские авто с автоматом).
