Подшипник подвесной карданного вала: замена, диагностика, ремонт

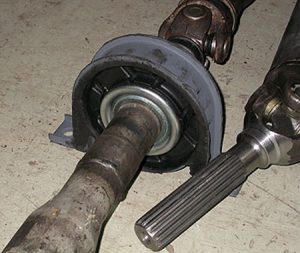

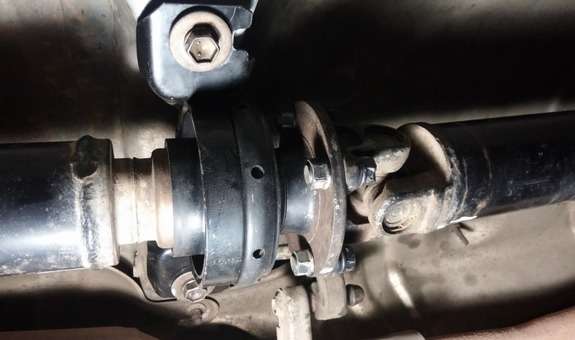

Подвесной подшипник карданного вала позволяет многозвенной карданной передаче работать максимально эффективно.  Основная задача — фиксация промежуточных элементов кардана, с одновременным обеспечением их свободного вращения. Фактически, подшипник подвесной позволяет реализовать подвижное крепление к опоре карданного вала.

С учетом того, что данный элемент является достаточно сильно нагруженным, в процессе эксплуатации необходимо периодически обслуживать подвесной подшипник кардана и выполнять его замену при такой необходимости. Подробнее читайте в нашей статье.

Устройство и обслуживание подвесного подшипника кардана

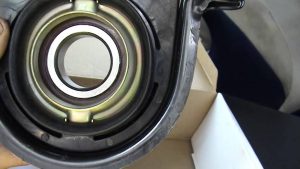

Конструктивно подшипник кардана включает в себя:

• металлическую обойму;
• резиновую подушку;
• шариковый подшипник.

В указанный подшипник вставляется вал. Сам подшипник закрывается специальными шайбами для защиты от воды и грязи. Также изнутри подшипник заполняют особой смазкой для увеличения срока службы элемента.

В целом, подшипник кардана:

• хорошо защищен от воздействия окружающей среды;
• отличается устойчивостью к вибрациям;
• не отличается сложностью обслуживания и замены;
• позволяет карданной передаче работать тихо и эффективно

Ресурс подвесного подшипника карданного вала достаточно большой, однако в случае высоких нагрузок деталь ломается. Также важно периодически выполнять обслуживание  подвесного подшипника для увеличения срока службы.

Основная задача – правильно подобрать смазку для снижения трения, а также понижения уровня шума при работе карданной передачи. Еще важно учитывать, что резиновая подушка со временем может прийти в негодность, что потребует замены резиновой подушки подвесного подшипника карданного вала.

Для ремонта и/или замены подвесного подшипника кардан с машины нужно снимать, после чего навесной подшипник карданного вала проходит процесс дефектовки и меняется при такой необходимости.

Подвесной кардана: признаки неисправности и причины

Кроме постоянных высоких нагрузок, подшипник карданного вала также активно изнашивается по причине неудовлетворительного состояния дорог на территории СНГ и перегрузок самих автомобилей.

Езда по бездорожью, перевозка тяжелых грузов, агрессивная среда и тяжелые условия эксплуатации приводят к тому, что подвесной кардана выходит из строя намного раньше положенного срока.

Диагностировать подвесные подшипники при возникновении неисправностей можно по ряду характерных признаков:

• при движении авто заметна сильная вибрация;
• во время работы в области кардана подшипник издает гул, скрежет и т.п.;

Например, при активном старте с места слышен гул, далее при движении в области кардана что-то стучит, вибрация передается на кузов. Это явно указывает на проблемы с карданной передачей.

Указанные симптомы могут проявляться в результате износа резиновой подушки подшипника. Еще нередко гул подшипника кардана может появиться в морозы или при сильной жаре. Также нельзя исключать сильное загрязнение детали, перегрузки, ошибки при ремонте и установке. Как правило, это основные факторы, приводящие к повышенной нагрузке на кардан с последующей поломкой подшипника.

Отдельно добавим, что иногда сам подшипник даже после замены может быстро выйти из строя, так как нельзя исключать брак детали (среди дешевых аналогов встречается достаточно часто). То же самое можно сказать о детали, которая изначально имеет низкое качество. Результат- появление признаков поломки даже у относительно «свежего» подшипника.

Ремонт и замена подвесного подшипника карданного вала

Как правило, ремонт карданного вала часто сводится к замене подшипника подвесного кардана. В зависимости от типа автомобиля, ремонт можно разделить на простой и сложный. Как правило, на отечественных авто замена подвесного подшипника не является сложной операцией.

На иномарках ситуация иная, так как подвесная опора часто представляет собой единое целое с карданным валом, интегрируется с соединением ШРУС и т.д. По этой причине важно сразу определить источник проблем.

Проверка подшипника кардана

Если есть подозрения на то, что подвесной подшипник вышел из строя:

• сначала карданный вал снимается с автомобиля;
• далее вал устанавливают на станок, позволяющий проверить вращение подшипника;
• специалист проводит дефектовку, оценивает эффективность вращения, уровень шума.

Рекомендуем также прочитать статью о том, как заменить рулевые тяги и наконечники рулевых тяг. Из этой статьи вы узнаете об особенностях замены тяг и наконечников, а так же на какие тонкости и нюансы следует обращать внимание в рамках такой замены.

Обратите внимание, на некоторых авто не предусмотрена возможность разобрать карданный вал, подвесные опоры также не снимаются. В этом случае подшипник сложнее диагностировать, дефектовать и менять. При этом в некоторых сервисах возможность замены все же предусмотрена.

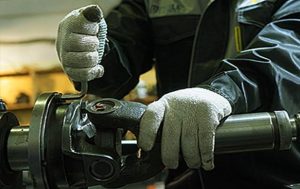

Как заменить подвесной подшипник

Стандартная замена подшипника кардана выглядит следующим образом:

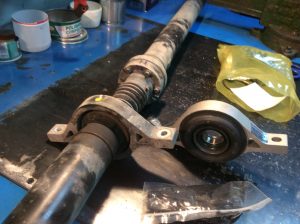

• карданный вал снимается с авто и разбирается подвесная опора;
• далее элемент проверяют на люфты в подшипниках и шлицевых соединениях;
• затем определяется износ в области посадочных мест подшипника на валу (шейка вала);
• выполняется ремонт поврежденных участков, замена изношенных элементов;
• после отремонтированный узел необходимо собрать, строго соблюдая все правила сборки;
• завершает процесс ремонта установка пыльников для защиты подвесных опор от пыли, влаги и грязи.

Также отметим, что для так называемых «неразборных» карданов некоторые специалисты предлагают возможность переделки. Доработка сводится к установке подвижного шлицевого соединения в месте крепления подшипника.

В дальнейшем это позволит заметно ускорить и сделать более доступным по цене общий процесс замены подшипника подвесного карданного вала.

Рекомендации

1. При необходимости купить подвесной подшипник следует помнить, что лучше использовать исключительно оригинальные запчасти или аналоги высокого качества. Данное правило распространяется и на другие элементы карданной передачи. Хотя такие детали стоят дороже, срок их службы в условиях высоких нагрузок заметно выше.

   Также добавим, часто при замене подшипника подвесной опоры замене подлежат и крестовины с эластичными муфтами. Данные элементы также активно изнашиваются. Обычно срок их службы заканчивается параллельно подвесной опоре. При этом крестовины кардана и эластичные муфты также сильно влияют на качество работы карданной передачи.

2. Все работы, связанные с карданным валом, требуют наличия опыта и специализированного оборудования. Не допускаются даже незначительные неточности или ошибки при монтаже. По этой причине лучше отказаться от попыток ремонта своими руками и обращаться к квалифицированным специалистам. Игнорирование данного правила может привести к серьезным поломкам и увеличению стоимости ремонта.

   Рекомендуем также прочитать статью о том, как выполнить замену шаровых опор. Из этой статьи вы узнаете о том, как проверить и поменять шаровые на машине своими руками.

Напоследок отметим, что после выполнения каких-либо работ, карданный вал нужно балансировать в обязательном порядке. Балансировка кардана позволяет исключить биение и дисбаланс, что также увеличивает срок службы нагруженных элементов карданной передачи.
