Порвался ремень ГРМ: последствия и причины обрыва

Ремень ГРМ представляет собой простой, но важный элемент в устройстве механизма газораспределения двигателя. Основная задача ремня – обеспечить синхронную работу распределительного и коленчатого вала, а также реализовать  своевременное открытие и закрытие впускных и выпускных клапанов.

В норме, приводящийся в действие через ремень ГРМ распределительный вал должен вращаться в два раза медленнее, чем коленчатый вал. При этом «перескок» или обрыв ремня ГРМ приводит:

• к сбоям в работе или полной остановке механизма газораспределения двигателя;
• к целому ряду серьезных проблем с самим мотором (загиб клапанов, повреждение поршней в камере сгорания и т.д.);

На большинстве современных моторов, если порвется ремень ГРМ, это может привести к серьезным последствиям. По этой причине важно знать, что может привести к обрыву ремня, почему возникает обрыв ГРМ, а также что будет, если порвется ГРМ. Подробнее читайте в нашей статье.

Особенности ременного привода: когда менять ремень ГРМ

Ременной привод газораспределительного механизма, который стал альтернативой цепи ГРМ, позволил удешевить производство ДВС и несколько упростить конструкцию, снизить уровень шума и т.д. Однако основной недостаток ремня – небольшой срок службы, высокая чувствительность к натяжению и общее снижение надежности такого привода.

Хотя современные ремни обладают достаточной прочностью, долго остаются эластичными и получили повышенную износостойкость, проверять и менять их все равно нужно чаще, чем цепь ГРМ.

Общее правило по замене – менять ремень ГРМ нужно каждые 50-60 тыс. км пробега или 1 раз в 5-6 лет независимо от состояния ремня.  Если же на ремне обнаружены трещины или расслоения, ремень сильно растянулся или заметны другие дефекты, тогда замена должна быть выполнена безотлагательно.

Как правило, на пробегах около 50-60 тысяч километров отмечается появление микротрещин. Такие трещины еще не говорят о том, что ремень оборвется стразу. Современные ремни трехслойные, имеют армированный каркас (металлически корд — основу из тонких стальных прутьев), что позволяет им справляться с ударными нагрузками.

Однако появление трещин указывает на то, что ремень достаточно сильно изношен. Чтобы снизить риски обрыва, элемент нужно заменить, так как сложно спрогнозировать, сколько еще деталь будет оставаться работоспособной до момента обрыва.

Основные причины обрыва ремня ГРМ

Многие автолюбители полагают, что если  ремень ГРМ порвался, основной причиной является его износ и несвоевременная замена. На самом деле, это распространенная ошибка, так как причин обрыва намного больше.

 Среди основных можно выделить следующие причины:

1. несвоевременная замена по времени/пробегу;
2. ошибки при эксплуатации и обслуживании автомобиля;
3. низкое качество ремня;

Если с пробегом и естественным старением ремня все понятно, другие причины не так очевидны.

• Прежде всего, если порвался ремень ГРМ, к обрыву может привести неправильная натяжка ремня, ошибки при установке защитного кожуха, заклинившие ролики или помпа и т.д. В этом случае ремень или банально перетирается, или же во время заклинивания ролика возникает резкое натяжение, которое приводит к разрыву ремня

Важно, чтобы ремень был натянут правильно и натяжитель ремня ГРМ находился в исправном состоянии. Обратите внимание, ослабление может привести к соскакиванию ремня с пазов шкива. В то же время сильно натяжение приведет к активному износу и повышает риски обрыва. По указанным причинам важно своевременно проверять натяжение ремня ГРМ, а также выполнять проверку состояния всех элементов (ролики, шкивы, натяжители и т.д.).

• Если на поверхность ремня попадает моторное масло или другие технические жидкости (например, антифриз), это также объясняет, почему оборвало ремень ГРМ. Учтите, в случае обнаружения масла на поверхности, ремень нужно сразу менять!

Игнорирование данного правила приводит к тому, что ремень может начать проскальзывать, высока вероятность его соскакивания со шкива и обрыва. Кстати, не следует пытаться оттереть масло или антифриз с поверхности ремня в целях дальнейшей эксплуатации. Дело в том, что моторное, трансмиссионное и другие масла, а также охлаждающие жидкости быстро впитываются в резину и активно разрушают резиновую структуру ремня, приводя к образованию трещин и т.д.

• Игнорирование видимых дефектов ремня или использование дешевых изделий для замены также часто приводит к тому, что ремень порвался, причем абсолютно неожиданно.

Например, дешевый ремень ГРМ низкого качества или подделка под «оригинал» означает, что рассчитывать на заявленный срок службы не следует. На практике, некачественный ремень ГРМ может не отработать даже 20 тыс. километров, после чего происходит его быстрое расслоение и обрыв.

Если же на ремне при осмотре видны наружные повреждения и дефекты (трещины, расслоения торцевой части, раковинки и углубления и т.п.), эксплуатировать даже качественный ремень дальше нельзя. В условиях средних и высоких нагрузок небольшая трещина быстро увеличится и станет причиной разрыва.

• Агрессивная езда, высокие нагрузки, эксплуатация авто в тяжелых условиях (в том числе и климатических с сильными перепадами температур), частые попытки завести двигатель с «толкача», перебои в работе мотора или КПП
  (сильные рывки при движении) и ряд других подобных факторов значительно сокращают срок службы ремня ГРМ.

Даже если ремень визуально в хорошем состоянии, имеются риски скрытого разрыва нитей корда. По этой причине интервал замены лучше сократить на 20-30% (замена ремня производится каждые 35-40 тыс. км. пробега, а не каждые 50-60 тыс.).

Признаки обрыва ремня механизма газораспределения

Обычно при обрыве ремня ГРМ можно услышать характерный резкий хлопок, поле чего двигатель заглохнет. При попытке завести мотор, стартер будет крутить легко (пропадает компрессия) и часто можно услышать металлический стук из двигателя.

Обратите внимание, если возникло подозрение, что порвался ГРМ, заводить двигатель запрещено! Сначала следует осмотреть ремень, который обычно скрыт под кожухом. Если ремень натянут и все в порядке, тогда можно попытаться заводить силовой агрегат.

 Если же ремень оборван, нужно узнать следующее:

• при обрыве ремня ГРМ гнет ли клапана на конкретном двигателе;
• что именно послужило причиной обрыва ремня ГРМ;

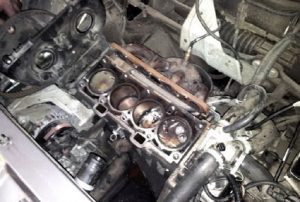

Как правило, последствия обрыва ремня ГРМ для многих двигателей достаточно серьезные, хотя есть и исключения. Основная проблема — удар клапанов об поршни, загиб клапанов, повреждение поршней и т.д.

По этой причине важно сразу понять, гнет или не гнет клапана на моторе, установленном на конкретной машине. Это зависит от конструкции мотора (обычно касается двигателей, которые имеют специальные проточки на поршне под тарелки клапана).

Если клапана не гнет, вам крупно повезло. В этом случае можно ограничиться поиском причин обрыва (износ ремня, заклинивание помпы и т.п.), после чего достаточно заменить ремешок и устранить другие мелкие неисправности (заменить водяной насос, ролик, натяжитель и т.п.).

Порвался ремень ГРМ: последствия

К сожалению, моторов, на которых не гнет клапана, не так уж много. Чаще обрыв ремня, особенно на современных многоклапанных и конструктивно сложных ДВС, приводит к капитальному ремонту двигателя и механизма газораспределения. Конечно, исключения бывают и в этом случае. Не обязательно, что клапана после обрыва 100% погнет, однако определить это поможет только профессиональная комплексная диагностика.

Если из-за обрыва ремня ГРМ гнутся клапана, последствия  также могут быть разными. Все будет зависеть от конкретного случая и степени везения.  Например, если ремень ГРМ оборвался на холостых, обычно гнет  всего 2-3 клапана. Если же двигатель работал под нагрузкой, тогда происходит загиб всех клапанов.

Рекомендуем также прочитать статью о том, на каких двигателях гнет или не гнет клапана при обрыве ремня ГРМ. Из этой статьи вы узнаете, от чего зависит, погнет клапана или нет, а также как это можно определить на том или ином моторе.

При этом любой загиб (как нескольких, так и всех клапанов) означает, что менять придется все клапана. Однако если ремень порвался на холостом ходу, обычно направляющие втулки остаются целыми, чего не скажешь об обрыве при езде. Как правило, обрыв на высоких оборотах приводит к тому, что нужен ремонт блока, также повреждаются сами поршни и т.д. В этом случае ремонт мотора будет самым  сложным и дорогим.

Кстати, самым дорогим ремонтом считается устранение повреждений после разрыва ремня ГРМ на дизель с учетом особенностей их конструкции и работы. Зачастую на дизелях поршни бьют по клапанам с такой силой, что повреждается распределительный вал и подшипники, толкатели, а также деформируются шатуны. По этой причине за ремнем ГРМ на дизеле нужно следить особенно тщательно.

Рекомендации

Разобравшись с тем, что будет, если порвется ГРМ, можно понять причины  беспокойства многих автомехаников и владельцев авто касательно правильности и регулярности замены данного элемента. При этом многое зависит как от качества самого ремня, так и от состояния других элементов, которые приводятся в действие от ремня.

Если точнее, речь идет от помпе (водяной насос) системы охлаждения. Как правило, около 30-40% всех случаев обрыва ремня ГРМ связаны именно с помпой системы охлаждения. Дело в том, что ресурс помпы относительно небольшой (около 80 тыс. км.), однако многие при замене ремня ГРМ через 50-60 тыс. не меняют водяной насос.

Рекомендуем также прочитать статью о том, как проверить помпу на автомобиле без снятия с двигателя. Из этой статьи вы узнаете об особенностях проверки водяного насоса, а также как правильно проверять помпу на машине.

В результате помпа начинает течь и подклинивает, что приводит к обрыву ремня. По этой причине рекомендуется параллельно стандартной замене ремня ГРМ на 60 тыс. км. пробега параллельно выполнять замену роликов и помпы. Такой подход позволит точнее рассчитывать регламент замен всех элементов и значительно снижает риски неожиданного обрыва ремня механизма газораспределения после его недавней замены.
