Что такое ГБЦ в двигателе автомобиля
Головка блока цилиндров (ГБЦ) двигателя современного автомобиля это достаточно сложный узел. Её предназначение заключается не только в том, чтобы служить крышкой для цилиндров мотора, она является своего рода базой, на которой установлены детали газораспределительного механизма, впускной и выпускной коллекторы, свечи зажигания. Также в ней выполнены каналы для охлаждающей жидкости и моторного масла, для подвода топливной смеси к впускным клапанам и удаления выпускных газов.
Как правило, головка изготавливается из алюминиевого сплава, но некоторые её детали, например, направляющие втулки и сёдла клапанов, запрессованные в корпус ГБЦ, делаются из стальных сплавов.
Содержание статьи:
Устройство ГБЦ на примере двигателя ВАЗ 21083
Головка блока цилиндров (ГБЦ) двигателя ВАЗ 21083
Головка блока цилиндров служит не только крышкой для цилиндров мотора, но и своего рода базой, на которой установлены различные узлы и детали двигателя.

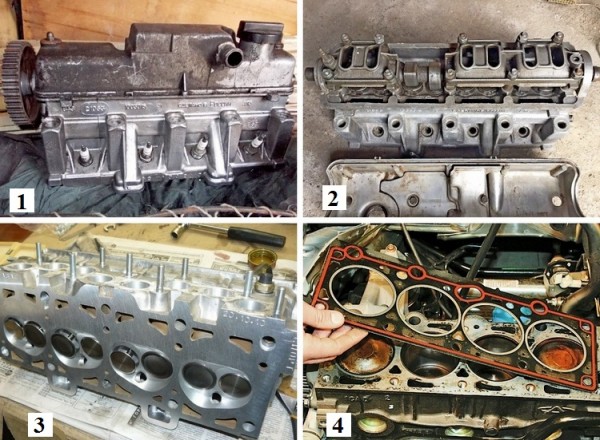

На фото 1 – головка блока цилиндров в сборе с крышкой двигателя ВАЗ 21083. Штуцер в крышке, который вы видите, соединяется патрубком с сапуном. Это сделано для того, чтобы очистить картерные газы, поступающие далее во впускной коллектор, от масла.
Сняв клапанную крышку, вы получаете доступ к деталям ГРМ (фото 2). Обратите внимание, что нижняя часть корпуса подшипников скольжения распредвала выполнена единым изделием с корпусом головки блока, верхняя же состоит из двух частей. Моторное масло подаётся через масляные каналы, сделанные в корпусе головки.
На фото 3 изображена ГБЦ ВАЗ 21083 со стороны поверхности, сопрягаемой с верхней плоскостью блока цилиндров.
Подача топлива и выпуск отработанных газов из цилиндров происходит благодаря своевременному открытию впускных и выпускных клапанов, установленных также в головке блока цилиндров. Рабочие кромки клапанов и их сёдел выполнены из жаропрочной стали, так как работают они непосредственно в камере сгорания.
Учитывая высокое давление и температуру, возникающие в процессе работы двигателя, особые требования выдвигаются к уплотнительной прокладке под головку блока цилиндров (фото 4). Её изготавливают из асбеста, армированного металлом.
Следует отметить, что прокладка под головку блока – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.
Прокладка под головку блока цилиндров – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.
Использование прокладки под головку блока сомнительного происхождения – нежелательно, так как даже незначительное изменение толщины прокладки ГБЦ может отрицательно сказаться на мощности двигателя. Особенно это касается дизелей, когда дизельный двигатель троит на холостых оборотах.
Для того, чтобы обеспечить герметичность цилиндров и каналов в местах стыковки головки и блока, требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность, то есть порядок.
Эта информация обязательно указывается в руководстве по ремонту авто.
Неисправности ГБЦ
Наиболее распространённой причиной замены ГБЦ является появление трещин в корпусе или нарушение формы привалочной плоскости головки в результате перегрева.
В том случае, если налицо незначительное искривление поверхности головки, дефект устраняется шлифованием поверхности. Качественный ремонт трещин в головке блока цилиндров невозможен в гаражных условиях. Попытки заполнить трещины составами типа «холодной сварки», как правило, малоэффективны из-за того, что материалы, которыми заполняются трещины, имеют отличающийся от сплава головки коэффициент температурного расширения.

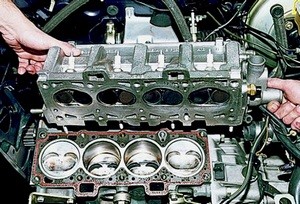

Замена прокладки ГБЦ
При замене прокладки ГБЦ требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность их затяжки.
Зачастую автомобилисты сталкиваются с необходимостью замены прокладки ГБЦ, вследствие её прогорания. Такой ремонт вполне доступен, разумеется при наличии необходимых инструментов и информации, касающейся момента и порядка затяжки болтов головки блока цилиндров.
Наиболее характерными признаками прогорания прокладки являются повышенная дымность выхлопа, когда двигатель дымит белым дымом и выбрасывание ОЖ в расширительный бачок. К тому же мотор будет перегреваться, а его мощность значительно снизится.
Если вы впервые меняете прокладку ГБЦ, то вам понадобится динамометрический ключ – для контроля момента затяжки. Болты головки блока цилиндров изготавливаются из стали, имеющей высокий предел прочности на разрыв, но риск оборвать их всё же есть. Поэтому даже мастера со стажем всегда используют динамометрический ключ при проведении работ по замене прокладки ГБЦ.
