Принцип работы генератора автомобиля

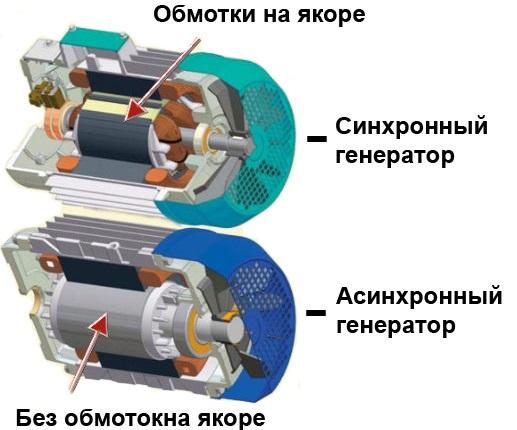

Принцип работы генератора состоит в преобразовании механической энергии в электрическую. Происходит это за счет явления электромагнитной индукции. Суть его состоит в том, что при пересечении проводником электричества силовых линий магнитного поля, на концах первого возникает разность потенциалов. То есть электрическое напряжение. Принцип работы автомобильного генератора заключается в том же.

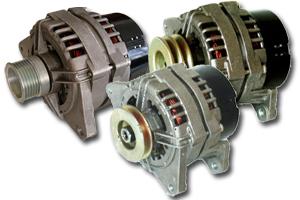

Генератор автомобиля является генератором переменного тока со встроенным в него выпрямителем.

Для чего автомобилю нужен генератор

Каждому автомобилю для работы нужна электрическая энергия. Она используется для пуска и работы двигателя, освещения дороги. Контрольные приборы и световая индикация тоже используют ее для нормального функционирования. Поэтому электрический аккумулятор в процессе работы автомобиля быстро разряжается. Чтобы он заряжался во время работы двигателя, на каждый автомобиль, оснащенный двигателем внутреннего сгорания, устанавливают генератор.

Состав и устройство автогенератора

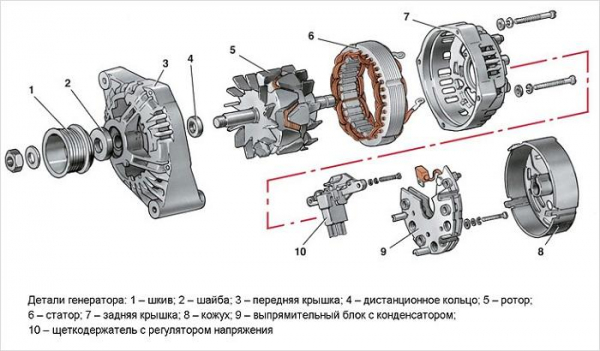

Автогенератор состоит из следующих частей:

Статор, включающий в себя сердечник из пластин электротехнической стали с тремя намотанными на него катушками медного эмалированного провода диаметрам чуть меньше миллиметра. Соединяются эти обмотки между собой «звездой», а к их свободным концам подключаются диоды выпрямителя.Ротор, состоящий из сердечника с 6 полюсами и намотанной внутри этой конструкции катушки изолированного медного провода, выводы которой подключены к двум медным контактным кольцам. Эта катушка является обмоткой возбуждения автогенератора.Блок диодов выпрямителя. Его схема состоит из 6 мощных диодов, расположенных на двух алюминиевых подковах и попарно соединенных между собой. Способом их коммутации здесь, как правило, бывает схема Ларионова. Эта схема преобразует трехфазное переменное напряжение в постоянное.Дюралюминиевый корпус автогенератора, с изолированной от него клеммой выхода, и с элементами крепления к двигателю. Выполнен он из двух половинок: передней и задней, стягивающимися между собой длинными болтами с гайками.Регулятор напряжения со щетками. В более ранних конструкциях автогенератора регулятор напряжения не объединялся с блоком щеток, а устанавливался в моторном отсеке отдельно. Схема подключения автогенератора со встроенным и вынесенным регулятором напряжения несколько различается.Помехоподавляющий конденсатор. Служит для уменьшения помех радиоаппаратуре в бортовой сети автомобиля. Подключается параллельно выходу генератора, то есть один его вывод присоединяется к плюсовой клемме устройства, а другой к «массе» автомобиля.Приводной шкив, часто соединенный с крыльчаткой охлаждения.

Схема регулятора напряжения, по сути, является усилителем тока с отрицательной обратной связью по напряжению. То есть повышение напряжения на выходе автогенератора приводит к уменьшению тока проходящего через обмотку возбуждения ротора, что ослабляет его магнитное поля, а из-за этого уменьшается напряжение на выходе устройства. В современных генераторах для питания обмотки возбуждения используются дополнительный выпрямитель из трех маломощных диодов. Это исключает протекание тока через обмотку возбуждения при выключенном зажигании и упрощает схему индикации наличия или отсутствия зарядки. При включении зажигания, через индикаторную лампочку, на регулятор напряжения подается питание. Пока нет зарядки, ток возбуждения генератора идет через лампочку и она светится. А как только генератор начинает вырабатывать энергию, питание на регулятор подается с дополнительных диодов, ток через контрольную лампочку прекращается и она гаснет.

Работа агрегата

При прохождении тока по обмотке возбуждения автогенератора, вокруг ротора возникает магнитное поле.

Вращение ротора двигателем через приводной ремень, заставляет силовые линии магнитного поля пересекать витки обмоток статора. Отчего в них возникает ЭДС, а на выводах обмоток появляется переменное электрическое напряжение.

Последнее преобразуется блоком диодов в постоянное. Необходимая для нормальной зарядки аккумулятора величина постоянного напряжения (от 13,9 до 14,2 В) поддерживается при помощи реле-регулятора, которое при повышении напряжения выше верхнего значения, уменьшает ток возбуждения. А при снижении ниже нижнего, увеличивает его. Так устроен любой автогенератор.

Немного истории

Первые автомобильные генераторы были генераторами постоянного тока. Такими генераторами автомобили комплектовались вплоть до начала 60 годов прошлого века. Их главное отличие от генераторов переменного тока в том, что электромагниты, создающие магнитное поле, неподвижны. ЭДС находится во вращающихся в этом поле обмотках ротора. Снимается же ток с изолированных между собой полуколец, поэтому на каждой щетке присутствует напряжение только одной полярности. Их недостатками является сложная конструкция щеточно-коллекторного узла и низкая надежность из-за большого тока, протекающего через контакты между щетками и коллекторными пластинами.

Поэтому, как только промышленность стала выпускать полупроводниковые диоды достаточной мощности, генераторы постоянного тока на автомобилях стали заменять генераторами переменного тока с полупроводниковыми выпрямителями. Выпрямители первых таких генераторов для автомобиля были селеновыми. Они имели большие размеры, а их рабочая температура была значительно ниже, чем у современных кремниевых. Поэтому они не могли размещаться внутри генератора.

Первые регуляторы напряжения были вибрационные. Они представляли собой реле, регулирующее ток возбуждения за счет частых кратковременных разрывов цепи, питающую катушку ротора. Поэтому регулятор напряжения до сих пор часто называют реле-регулятор. Они имели нормально замкнутые контакты, подающие питание на катушку якоря. При повышении напряжения бортовой сети, обмотка реле притягивала сердечник и разрывала цепь питания якоря. От этого падало выходное напряжение генератора, реле переставало удерживать сердечник, и цепь питания ротора вновь замыкалась.

На смену им пришли полупроводниковые регуляторы на дискретных элементах. А за ними и интегральные регуляторы напряжения, обладающие столь малыми размерами, что их стали объединять в один узел со щетками и вставлять в корпус генератора.

Надежность генераторов

Наибольшее влияние на надежность и срок службы автомобильных генераторов оказывает качество подшипников ротора, щеточно-коллекторного узла и изоляции обмоток. Первый и последний фактор зависит главным образом от уровня технологии производства комплектующих. Воздействие второго стремятся устранить, разрабатывая бесконтактные индукторные генераторы с укороченными полюсами. Такие генераторы уже несколько десятков лет используют на тракторах и на сельхозтехнике. На автомобилях они пока не применяются из-за того, что еще не найдены пути ликвидации их главных недостатков: небольшой удельной мощности, большой амплитуды пульсации напряжения и значительного магнитного шума. Надежность же их заметно выше, чем у их предшественников, обладающих щетками.
