Принцип работы и проверка датчика износа тормозов

0 131

Датчик износа тормозных колодок – изобретение далеко не новое, но в понимании многими водителями принципа работы и устройства системы, сигнализирующей о необходимости замены фрикционных накладок, до сих пор много неясностей. Рассмотрим не только как работает датчик износа тормозов, но и почему не тухнет индикатор после замены тормозных колодок.

Разновидности систем

Основные виды систем, предупреждающих о критическом уровне износа тормозов:

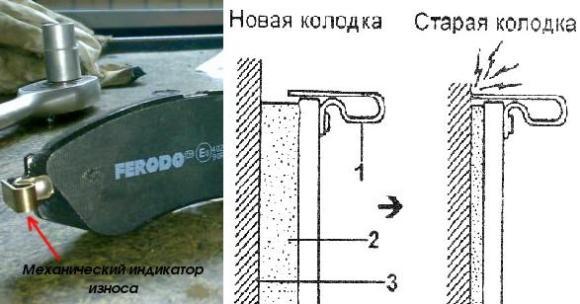

    механическая. На колодку монтируется металлическая пластина, которая расположена таким образом, чтобы при критическом уменьшении толщины колодок она начала касаться тормозного диска. Возникающий в таком случае при торможении металлический писк будет сигналом необходимости обслуживания тормозной системы. Недостаток механических датчиков в том, что характерный писк, скрежет может быть не только следствием критического износа, но и врожденной характеристикой некачественных колодок (фрикционный материал сам по себе склонен издавать писк при торможении). Также посторонние звуки могут появиться вследствие попадания между трущимися парами грязи, камней, что может ввести водителя в заблуждение. Неприятность еще и в том, что работоспособность индикатора износа нарушится, если вследствие неквалифицированного монтажа или транспортировки пластина будет каким-то образом деформирована. Случается, что пластины просто отваливаются в процессе эксплуатации автомобиля;

    Принцип работы и проверка датчика износа тормозов

    система с использованием электронных датчиков. Преимущество такой конструкции в том, что сигнал об износе тормозных колодок подается водителю на щиток приборной панели. Чтобы понять, в каких ситуациях загорается индикатор, рассмотрим устройство датчика износа и принцип работы системы предупреждения.

Устройство и принцип работы

Способы крепления к тормозным колодкам:

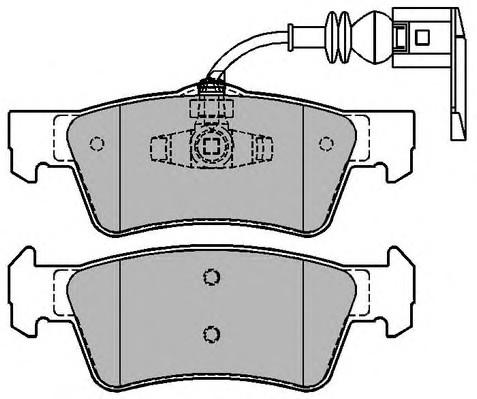

    контактная зона вмонтирована между фрикционным слоем и металлической основой;

    Принцип работы и проверка датчика износа тормозов

    наконечник индикатора вставляется в специальную проточку во фрикционной накладке (встречается, к примеру, на моделях VW);

    Принцип работы и проверка датчика износа тормозов

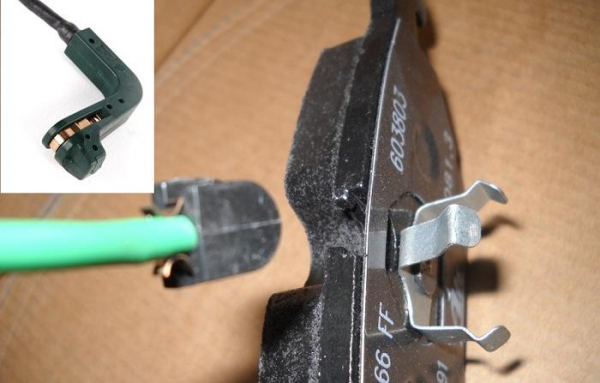

    устанавливается в специальный паз в металлической основе (к примеру, как на многих BMW).

    Принцип работы и проверка датчика износа тормозов

Вне зависимости от способа установки, датчик устроен таким образом, чтобы при истирании и уменьшении толщины фрикционного слоя происходило трение контактной перемычки о тормозной диск. Посадочное место рассчитывается таким образом, чтобы момент протирания контакта совпадал с критическим износом фрикционных накладок.

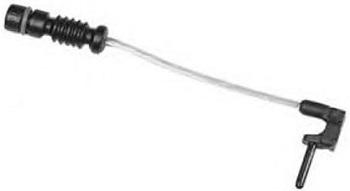

Главную роль в работе системы исполняет наконечник датчика, который состоит из пластикового корпуса и контактного элемента (сердечник из мягкого металла или пластина). Корпус может полностью закрывать контакт, как в случае с датчиками VW, или служить по большей мере в качестве удерживающего кронштейна (именно такое устройство используется на многих датчиках БМВ, у которых контактная пластина оголена).

Принцип работы датчика износа тормозных колодок заключается в разрывании электрической цепи системы контроля толщины фрикционных накладок, к чему, собственно, и приводит перетирание контакта о диск.

Принцип работы и проверка датчика износа тормозов

Принципиальная схема включения индикации

В зависимости от конструкции автомобиля, датчик износа тормозов может быть установлен только на одном из передних колес, на передней и задней оси либо на всех колесах одновременно. Если датчик не один, реализуется последовательное подключение.

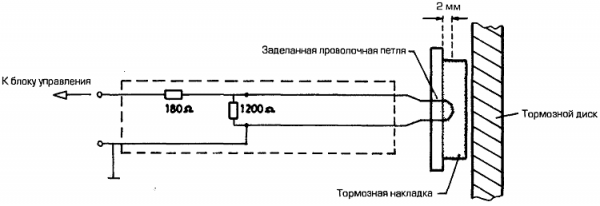

Несмотря на то что принцип работы и устройство датчиков на разных автомобилях крайне схожи, схема включения сигнальной лампы может иметь важные отличия. Один из вариантов схемы, использующейся Toyota.

Принцип работы и проверка датчика износа тормозов

Когда проволочная петля внутри датчика не протерта тормозным диском, ток протекает по пути наименьшего сопротивления, поэтому на силу тока влияет резистор сопротивлением 180 Ом. При разрыве контакта датчика износа ток начинает протекать и через резистор номиналом 1200 Ом. Соответственно, блок управления регистрирует появление в цепи дополнительного сопротивления (180+1200 Ом) и зажигает индикатор износа тормозных колодок на приборной панели.

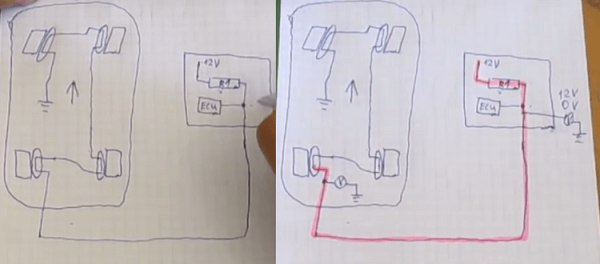

Несмотря на схожий принцип работы, в Volkswagen Caravelle 2003 используется немного видоизмененная схема контроля.

Принцип работы и проверка датчика износа тормозов

Один из контактов датчиков подключен на массу, через второй подается бортовое питание. Когда цепь не разорвана, ток через подтягивающий резистор стекает на массу. При этом на выходе к блоку управления (ECU) будет 0 В. Как только в цепи появляется обрыв, на выводе к блоку управления регистрируется +12 В, что служит причиной загорания на панели сигнальной лампы.

Возможные неисправности

Как ни странно, но у системы лишь одна наиболее вероятная причина неисправности – наличие обрыва цепи вне наконечников датчиков. Поскольку индикаторы устанавливаются в непосредственной близости к фрикционным накладкам, частые перепады температур, воздействие реагентов, грязи и постоянное изменение положения ступицы негативно воздействуют на проводку и сами датчики износа тормозных колодок. Чаще всего обрыв случается в местах излома проводов.

Горит лампочка датчика износа

Многие водители недолюбливают электронную систему контроля износа колодок, так как лампа загорается, когда, по их мнению, фрикционным накладкам еще «ходить и ходить». Многие в случае поломки вообще не считают нужным заниматься восстановлением системы, поэтому просто перекусивают защитную изоляцию и соединяют провода скруткой.


Диагностика и ремонт

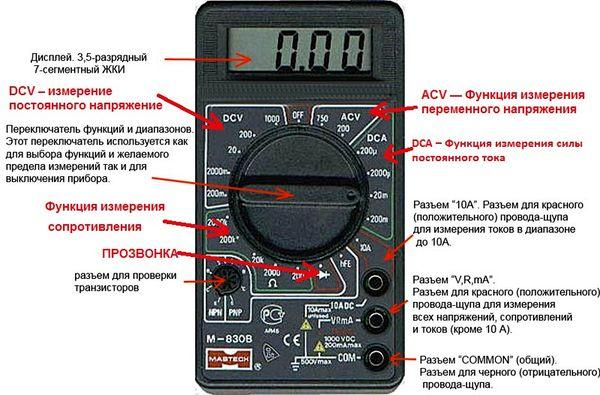

Поскольку принцип работы системы основан на протекании в цепи электрического тока, для поиска обрыва вам потребуется знание того, как пользоваться мультиметром, и непосредственно сам измерительный прибор.

Принцип работы и проверка датчика износа тормозов

Суть диагностики в том, чтобы последовательно измерять напряжение на выводах датчиков (зажигание должно быть включено). Один из контактов мультиметра подключается к массе (любая металлическая часть кузова), а второй – к одному из контактов разъема индикатора износа тормозных колодок. Начинать измерения необходимо с ближнего разъема к блоку управления (расположение можно узнать из принципиальной схемы). Если обрыв в месте излома гибкой части провода, пайке желательно предпочесть надежные скрутки и хорошую изоляцию с использованием клеевой термоусадочной трубки, изоленты.

Как работает датчик износа тормозных колодок, метод диагностики и ремонта отлично показаны на видео.
