Принцип работы вакуумного усилителя тормозов
Вакуумный усилитель тормозов обеспечивает лучшую динамику замедления автомобиля и значительно повышает уровень комфорта органов управление. На практике работа ВУТ отражается эффективным торможением при минимальном усилии нажатия на педаль. Применение активных систем помощи при экстренном торможение значительно улучшает уровень безопасности дорожного движения.

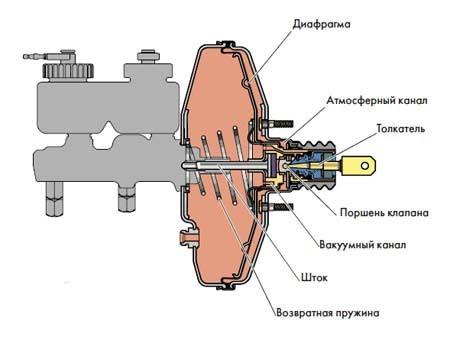

Устройство ВУТ

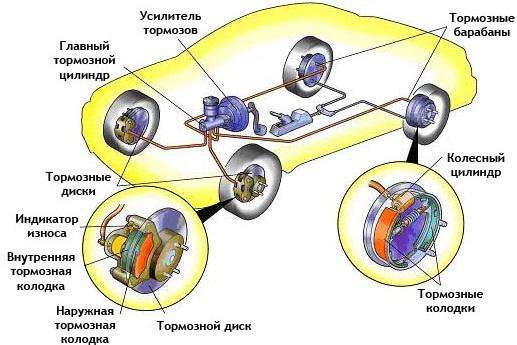

Вакуумный усилитель тормозных усилий в большинстве автомобилей расположен вблизи моторного щита и представляет собой монолитный блок с ГТЦ и бачком тормозной жидкости.
Для усиления тормозного усилия в конструкции ВУТ используются:
- металлический корпус;разделительная диафрагма, изготовленная из пластичного материала;обратный клапан;толкатель педального узла;следящий клапан;шток гидроцилиндра;пружина возвратного действия.
Принцип работы
Прижимное усилие тормозных колодок в автомобилях, конструкция которых не предполагает установку ВУТ, нагнетается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания разряжения, помогая тем самым создавать давление в тормозной магистрали.
Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположена со стороны ГТЦ) камеры. Она соединена через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает равное давление в двух камерах. Нажатие на педаль тормоза заставляет следящий клапан «разрезает» связь. Перепускной клапан уравнивает давление атмосферной части корпуса с подкапотным пространством. Разрежение, которое все это время поддерживалось в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в свое изначальное положение.
Низкое давление в корпусе, которое приводит в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Возникает оно из-за разряжения, создаваемого опускающимся в НМТ поршнем, во время впуска топливно-воздушной смеси. Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели в обязательном порядке оснащаются вакуумным насосом, призваным нагнетать разряжение. В зависимости от конструкции (лепестковый, мембранный), в движение такое устройство приводят: ТНВД, генератор либо распредвал.
Поломки ВУТ
Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам поломок относятся:
- нарушение герметичности системы, повреждение шланга обеспечение разряжения;разрыв диафрагмы;повреждения рабочих клапанов либо сопутствующих деталей (пружины, клапаны).
Вышедший из строя усилитель тормозного давления не лишает автомобиль тормозов, но может значительно затруднить управление транспортным средством.
Если вы заметили изменения в работе усилителя, не спешите менять шланг либо производить ремонт усилителя тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне на прямую связана с работой усилителя. Симптомы разгерметизации этой системы схожи с теми, которые проявляются при поломках ВУТ.
Самостоятельная диагностика
Простой принцип работы позволяет выполнить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Выявить исправность системы вам помогут несколько простых методов:
- после непродолжительной работы двигателя заглушите автомобиль и нажмите несколько раз на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;заглушите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, выдернув шланг, который идет к нему от впускного коллектора. При наличии разряжения вы услышите хлопок выходящего воздуха;на заглушенном двигателе несколько раз подряд энергично выжмите педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает педаль «мягкой», и она провалится;одна из самых распространенных проблем – «подсос» воздуха. Проверьте шланг подачи разряжения на предмет механических повреждений, а также герметичность места его соединения с корпусом. В таком случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;двигатель заглушен. При первом нажатии на педаль должен появится звук входящего в атмосферную часть корпуса воздуха. Если такой отсутствует, — порвана мембрана либо неисправен перепускной клапан.
Перечисленные признаки неисправности усилителя тормозных усилий помогут вам диагностировать и устранить поломку в кратчайшие сроки.
