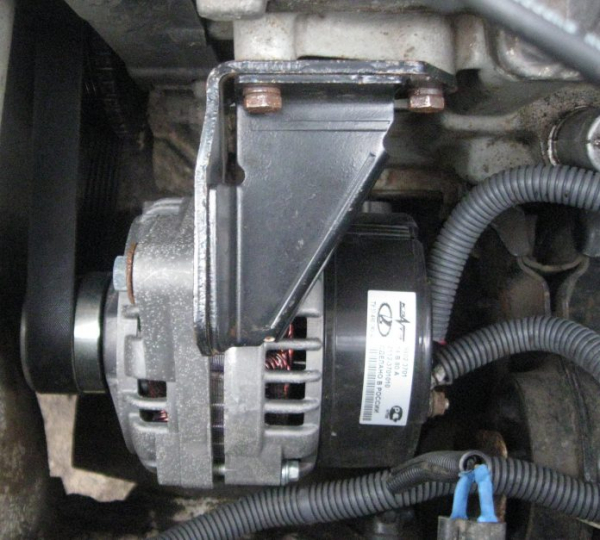

Проверка и ремонт генератора ВАЗ 2109

Генератор на ВАЗ 2109 – устройство, преобразующее механическую энергию в электрический ток. Данная установка заряжает аккумуляторную батарею и питает все электрооборудование автомобиля  при работающем двигателе.

Выход из строя генератора, может привести к сбою во всей системе автомобиля. При этом правильная и своевременная диагностика позволит избежать нежелательных последствий.

Далее мы рассмотрим, что представляет собой генератор ВАЗ 2109 и какова схема подключения генератора. Также  в данной статьи мы подробнее остановимся на том, как выполняется проверка генератора ВАЗ 2109 и как разобрать генератор при такой необходимости.

Генератор 2109: устройство и особенности

Начнем с того, что на ВАЗ 2109  устанавливают генераторы переменного тока: серия -37.3701(конструкция с использованием  клиновой ременной передачи) и серия — 94. 3701(конструкция с использованием поликлиновой ременной передачи).

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности  автомобильных генераторов: серия 37.3701 и 94.3701).

Итак, генератор расположен в передней части и крепится практически на ДВС автомобиля. Генераторы бывают двух видов:  традиционный и компактный. Основные составляющие генератора на ВАЗ 2109:

• корпус;
• ротор;
• статор;
• щеточный узел (щетки генератора ВАЗ);
• выпрямительный блок;
• регулятор напряжения.

Конструкция генератора серии 37.3701 состоит из более  чем 20 элементов:

• втулка, поджимной и буферный  штуцеры;
• задняя крышка узла, болт, фиксирующий выпрямительное устройство, выпрямительный узел с вентилем;
• конденсаторный компонент;
• шкив и задний подшипник вала роторного устройства;
• крыльчатка, вал, щетка, подключенная к выходу на регуляторном механизме, упорное кольцо;
• контакты для  подсоединения потребителей электроэнергии;
• статорный механизм, обмотка ротора и т.д.

Более сложная конструкция генератора серии 94.3701, состоящая из более 30  элементов, среди них:

• конденсаторное устройство, защитный кожух приспособления;
• контакт В+ и общий контакт дополнительных диодных элементов с подключением на регуляторном приспособлении к выходу D+;
• фиксирующее устройство плюсовых диодов выпрямительного механизма и фиксация для отрицательных диодных элементов;
• вал, стяжной болт, шайбы (обычная, конусная);
• втулка, держатель щеточного узла и т.д.

На деле, ресурс генератора типа 37.3701 составляет около 120 тыс. километров пробега, у генератора  94.3701 ресурс немного больше за счет контактных колец (они меньше по диаметру).

Рекомендуем также прочитать статью о том, как проверить утечку тока на автомобиле мультиметром. Из этой статьи вы узнаете о том, какими способами можно проверить утечку тока, а также как определить, что возникли проблемы с утечкой тока в бортовой сети автомобиля.

Схема подключения генератора  будет зависеть от его типа. В общем, технические характеристики генераторов на ВАЗ 2109 следующие:

• при номинальном напряжении 14В, наибольшая сила тока отдачи у генераторов 37.3701 равна 55А, у генераторов 94.3701 равна 80А;
• напряжение регулируется: 13,6-14,3В (37.3701) и 13,2-14,7В (94.3701);
• передаточное отношение – 1:2,04 (37,3701) и  1;2,4 (94.3701).

Если рассматривать генератор, общая схема включает в себя такие элементы:

• генератор переменного тока на ВАЗ 2109;
• минусовый и плюсовый диод;
• приборная панель автомобиля и контрольная лампочка генератора и разряда АКБ;
• прибор вольтметр;
• блок с предохранителями, установленный в моторном отсеке, под лобовым стеклом со стороны  водителя;
• дополнительные резисторные элементы, встроенные в монтажный блок предохранителей;
• замок зажигания и реле зажигания автомобиля;
• конденсаторное устройство, обмотка и АКБ автомобиля;
• установленное в моторном отсеке реле-регулятор напряжения генератора.

Что касается того, как подключить генератор ВАЗ 2109,  это будет зависеть от модели устройства:

• модель генератора 37.370 — при повороте ключа зажигания происходит подключение напряжения через контрольную лампочку на панели приборов и резисторы. При запущенном ДВС напряжение поступает на обмотку возбуждения вентилей на выпрямительном блоке (основное напряжение подается на вывод регулятора, ток не проходит через контрольную лампочку и она не  горит)
• модель генератора 94.3701 – схема включения аналогична предыдущей (после включения зажигания через контрольную лампочку напряжение поступает к выводу регулятора).

Обратите внимание, устройство работает исправно, если во время поворота ключа в замке зажигания лампа загорается, а после запуска ДВС гаснет. Если лампа гаснет не сразу, а с некоторой задержкой, это значит, что генератор неисправен.

Проверка генератора ВАЗ 2109 и ремонт

Ремонт генераторного узла ВАЗ 2109 проводят в случае выявления критических неисправностей в установке. Определить неисправность можно несколькими  способами, один из таких способов — диагностика с помощью мультиметра.

Алгоритм проводимых работ:

• • продиагностировать регулятор напряжения – на тестере выставляется режим замера напряжения (промеряется на клеммах АКБ или на выводах генераторного узла). При нормальной работе параметр должен быть в пределах от 14 до 14,2 Вольт, а при нажатии на газ увеличиться не более чем на 0,5 Вольт). В случае несоответствия, меняют реле напряжения;
  • диагностика диодного моста генератора – тестер переводят в режим звука, а именно при замыкании выходов щупов можно услышать характерный звук. Проверить нужно каждый диод в разных направлениях, но звук должен быть слышен, только в одном (звук доносится в обоих направлениях – диод пробит, соответственно подлежит замене, причем лучше всего менять весь диодный мост);

    Проверить работоспособность статора — отключить предварительно  выводы элемента от диодного моста и  осмотреть его на предмет повреждений, после чего выставив мультиметр в режим замера сопротивления, измерить сопротивление между выводом обмотки и корпусом (сопротивление высокое и стремится к бесконечности). Если сопротивление 50 кОМ, генератор меняют.

  • проверить работоспособность ротора — демонтировать и осмотреть элемент на предмет состояния обмотки и состояния подшипника генератора (обмотку проверяют мультиметром, после проводят замеры сопротивления между кольцами, показатели должны быть не более нескольких Ом) Если сопротивление больше, возможен износ щеток генератора.

Ремонт генератора ВАЗ 2109 можно произвести как на СТО, так и самостоятельно. В двух словах, весь процесс состоит из нескольких этапов: демонтаж генератора, разборка генератора, дефектовка и замена деталей, сборка генераторного узла, установка и подключение генераторного устройства.

Рекомендуем также прочитать статью о том, как проверить диодный мост генератора. Из этой статьи вы узнаете, что такое мост диодов, а также как правильно выполняется проверка и ремонт данного элемента своими руками.

Инструменты, необходимые для проведения ремонтных работ: тиски, набор гаечных ключей, комплект отверток, съемный инструмент для подшипниковых устройств.

Чтобы разобрать генератор, потребуется:

• отключить аккумулятор, сняв с него клеммы и обесточив бортовую сеть;
• демонтировать колпачок с вывода и выкрутить соответствующую гайку;
• сняв проводку со шпильки, отключить колодку с проводкой, идущую к разъему узла;
• ослабив затяжку фиксации узла к регулировочной планке, поднять узел вверх до момента упора к головке блока цилиндров;
• освободить шкив генератора от ремня;
• выкрутив винт фиксации планки к блоку цилиндров, под машиной выкрутить винты кронштейна на ДВС;
• проводим демонтаж генератора, достав его из моторного отсека;
• разбираем генератор и меняем вышедшие из строя элементы;
• сборку и установку следует производить в обратном порядке.

Подведем итоги

С учетом приведенной выше информации становится понятно, что вовремя замеченные и выявленные поломки позволяют не только избежать проблем при эксплуатации ТС, но и зачастую увеличить срок службы генератора.

Также важно при выявлении  неполадок  качественно проводить все ремонтные работы автомобильного генератора переменного. При этом важно реализовать правильное подключение при обратной сборке, что является гарантией полной работоспособности отремонтированного или замененного устройства.
