Обгонная муфта стартера или просто бендикс стартера  — элемент, посредством которого крутящий момент от стартера передается на коленчатый вал двигателя автомобиля. В процессе эксплуатации авто возникает износ пружин бендикса и других составных элементов.

По этой причине необходимо своевременно выявлять признаки неисправности бендикса (коленвал не крутится, слышен скрип и скрежет при запуске мотора). При обнаружении признаков неполадок бендикс нужно проверять:

  • выполняется демонтаж стартера;
  • производится дефектовка бендикса;
  • принимается решение о ремонте/замене обгонной муфты.

Подробнее  о причинах поломки, проверке бендикса на стартере, а также как производить замену обгонной муфты стартера читайте в нашей статье.

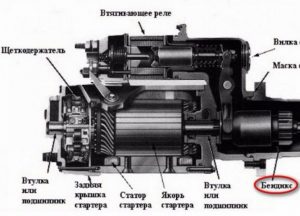

Как устроен бендикс на стартере

Проверка и замена бендикса на стартере своими руками

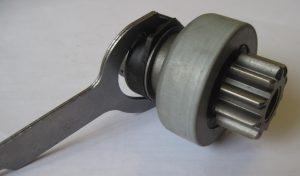

Бендикс стартера представляет собой относительно простую деталь и отличается большим сроком службы. Конструктивно бендикс включает в себя:

  • ведущую обойму (наружное кольцо);
  • ведомую обойму;

Ведущая обойма с роликами и прижимными пружинами имеет характерные клиновые каналы с большой шириной на одной стороне. В таких каналах вращаются подпружиненные ролики.

Когда ролики доходят до узкой части канала, они стопорятся между ведущей и ведомой обоймой.  Пружины фактически «толкают» ролики в узкую часть канала.

Принцип работы бендикса

Проверка и замена бендикса на стартере своими руками

Работа бендикса основана на инерционном воздействии на зубчатую муфту до момента зацепления с маховиком. Получается, если стартер выключен или работает двигатель автомобиля, муфта бендикса не входит в зацепление с венцом маховика.Также бендикс защищает стартер от  повреждений после запуска двигателя.

Работает механизм следующим образом:

  • когда водитель поворачивает ключ в замке зажигания, ток от аккумулятора подается на электромотор стартера, якорь вращается;
  • за счет наличия винтовых борозд на внутренней стороне муфты и вращательному движению муфта начинает скользить под своим весом по шлицам вплоть до момента зацепления с маховиком;
  • за счет воздействия ведущей шестерни ведомая обойма с шестерней также начинает вращаться;

    Если зубья муфты и маховика не совпали, осуществляется небольшой поворот, чтобы получить жесткое зацепление.

  • наличие буферной пружины позволяет «смягчить» момент запуска двигателя и предотвратить поломку зубьев в результате удара, возникающего в тот момент, когда шестерни сцепляются;

Важно учитывать, что после запуска двигателя маховик начинает вращаться быстрее, чем до этого была его скорость вращения от стартера. Когда скорость маховика возрастает, муфта закручивается обратно и соскальзывает по шлицам якоря или редуктора (при использовании редукторного бендикса). Так осуществляется выход бендикса из зацепления с маховиком и одновременно реализована защита стартера, не рассчитанного на высокие обороты.

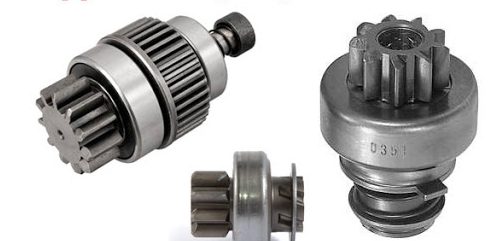

Обгонная муфта стартера: признаки неисправностей

Проверка и замена бендикса на стартере своими руками

Как правило, водители обычно сталкиваются с тем, что подав питание на стартер, бендикс не входит в зацепление с маховиком, бендикс может не крутить двигатель и т.д.  Зачастую проблемы с зацеплением  на ранней стадии можно выявить на слух.

Основная функция бендикса  сводится к необходимости войти в зацепление с маховиком и крутить двигатель.

Проблемы с зацеплением будут приводить к тому, что в момент запуска двигателя  появляется металлический лязг, хруст и скрежет. При этом мотор стартера работает. Если такой признак неисправности бендикса проявился, необходима проверка обгонной муфты.

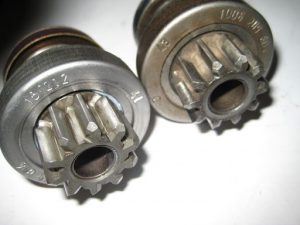

Причины поломки бендикса

Проверка и замена бендикса на стартере своими руками

Основные причины выхода из строя бендикса:

  • диаметр рабочих роликовв обойме уменьшается в результате износа (в этом случае можно подобрать подходящие по диаметру шарики и выполнить замену);
  • ролик на одной стороне стерся в результате износа (решение — замена шариков);
  • рабочие поверхностиведущей или ведомой обоймы стачиваются в местах контакта с роликами (выработка означает необходимость замены бендикса).
  • износ зубьев шестерни (можно произвести замену шестерни или бендикса в сборе).

Сама замена бендикса требуется не часто, так как указанная деталь отличается надежностью и большим ресурсом. Однако естественный износ в процессе эксплуатации автомобиля неизбежен, что и приводит к неисправностям.

Стартер также испытывает сильные нагрузки, открыт для контакта с внешней средой (влага и пыль, грязь, масло и т.д.). Также скапливаются отложения в пазах и роликах бендикса. В результате якорь шумит, но коленвал не крутится.

Прежде всего, вращение шестерни должно осуществляться только по направлению вращения якоря стартера. Вращение в обратном направлении четко указывает на поломку и необходимость ремонта бендикса или его полной замены.

На практике, специалисты рекомендуют  менять бендикс  даже при возможности ремонта. Дело в том, что отдельные части муфты изнашиваются  приблизительно в равной степени.  Это указывает на скорый выход из строя других элементов  уже после замены одной изношенной детали.

Как проверить бендикс на стартере

Проверка и замена бендикса на стартере своими руками

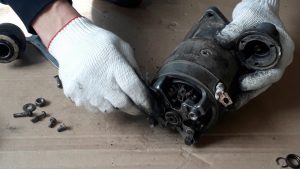

Проверка бендикса предполагает снятие детали и последующую дефектовку обгонной муфты. В рамках диагностики также нужно знать, как проверить бендикс стартера:

  • сначала выполняется демонтаж стартера;
  • далее производится снятие и разбор бендикса;
  • затем осуществляется визуальный осмотр, выявляются повреждения;

Ревизия бендикса начинается с проверки того, крутится ли муфта в одну или в обе стороны. Если замечено вращение в обе стороны, необходима замена. Также требуется проверить состояние зубьев и пружины. Не допускается стачивание зубьев или ослабление пружины.

Также нужно отдельно снять и осмотреть вилку  бендикса на предмет целостности и износа. При выявлении дефектов вилку можно заменить. Параллельно следует проверять наличие люфтов на валу якоря (если есть люфт, бендикс нужно менять).

Замена бендикса стартера

Проверка и замена бендикса на стартере своими руками

Чтобы поменять бендикс, стартер нужно снимать и разбирать. На разных моделях авто снятие стартера может сопровождаться определенными сложностями и нюансами. После снятия стартера необходима разборка корпуса для проведения проверки/ремонта/замены бендикса;

Перед началом проверки и/или замены обгонной муфты важно понимать, что такое бендикс стартера в целом и как работает данное решение.  Если ранее бендикс не снимался, однако выявлены признаки его неисправности, можно сразу купить бендикс стартера и приступать к замене.

Однако опытные специалисты рекомендуют сначала снимать стартер и производить проверку имеющегося бендикса, так как причина не всегда в нем.  В любом случае, перед началом работ необходимо заранее изучить, как поменять бендикс на стартере.

Проверка и замена бендикса на стартере своими руками

Рекомендуем также прочитать статью о том, где стоит втягивающее реле и как его проверить. Из этой статьи вы узнаете о месте расположения втягивающего реле и способах его проверки.

Общие действия следующие:

  1. откручиваем стягивающие болты, производим вскрытие корпуса;
  2. выкручиваем болты крепления втягивающего реле;
  3. снимаем бендикс с оси путем снятия шайбы и удаления ограничительного кольца;
  4. тщательно удаляем грязь и отложения на внутренних элементах и поверхностях;
  5. перед установкой нового/отремонтированного бендикса ось нужно смазать высокотемпературной смазкой

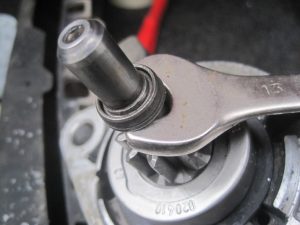

  6. осуществляем установку стопорного кольца и шайбы (процедура сложная, кольцо нужно распереть при помощи рожкового ключа, струбцины, пассатижей и т.д.).
  7. после установки бендикса трущиеся детали стартера необходимо промазать высокотемпературной смазкой (не допускайте попадания излишков на детали);

Завершающим этапом перед установкой стартера на машину будет его проверка. Для этого следует подать напрямую питание от аккумулятора на стартер. При помощи провода «+» подключается к управляющему контакту втягивающего реле стартера, «-» присоединяется на корпус стартера.

В норме должен быть слышен щелчок при подключении, бендикс выдвигается вперед. Если бендикс не выдвигается, необходимо проверить и заменить втягивающее реле.

Советы и рекомендации

Проверка  и замена бендикса не является сложной процедурой. При необходимости, автовладелец без опыта выполнения подобных работ может заменить бендикс на стартере своими руками. Главное, учитывать следующие нюансы:

  • новый или отремонтированный бендикс нужно проверять до установки на автомобиль, все шайбы из пластика должны быть целыми;

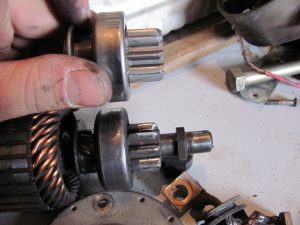

  • при выборе нового бендикса желательно иметь под рукой старый элемент для проверки полного соответствия;
  • при полном отсутствии опыта желательно иметь  мануал;

Также отметим, что бендикс не является дорогой деталью. Например, бендикс стартера ВАЗ в зависимости от модели авто может стоить от 5 до 12 долларов США, бендикс на иномарку обойдется в 15-20 у.е.

Проверка и замена бендикса на стартере своими руками

Рекомендуем также прочитать статью о том, почему стартер щелкает, но не крутит двигатель. Из этой статьи вы узнаете об основных причинах неисправности стартера, а также сбоях при попытке завести двигателя автомобиля.

С учетом такой цены ремонт бендикса производить не рекомендуется. Рациональнее сразу осуществить полную замену, после чего можно рассчитывать на достаточно большой срок службы новой детали.
