Радиатор охлаждения масла двигателя: улучшенная защита ДВС

Как известно, двигатель внутреннего сгорания является тепловой машиной. По этой причине температуру ДВС необходимо удерживать в строго определенных рамках, чтобы добиться максимально эффективной работы и одновременно избежать перегрева силовой установки.

Система охлаждения на современных моторах представляет собой комбинированное решение, которое состоит из жидкостной и воздушной системы охлаждения. Основной является жидкостная  система, которая предполагает циркуляцию охлаждающей жидкости по специальным каналам внутри двигателя, что  позволяет эффективно отводить избытки тепла.

Если температура ОЖ растет, жидкость дополнительно пропускается через радиатор охлаждения. В том случае, если этого оказывается недостаточно для поддержания рабочей температуры, задействуется воздушная система и включается вентилятор охлаждения, который обдувает мотор.

Однако и этого бывает недостаточно. В этом случае возникает необходимость охладить моторное масло, которое является рабочей жидкостью в системе смазки двигателя и напрямую контактирует с нагретыми деталями. Для этого используется автомобильный масляный радиатор.

Масляный радиатор охлаждения

С учетом того, что современные двигатели высокофорсированные и температура термостатирования также достаточно высокая, производители часто используют масляные радиаторы. Такой радиатор позволяет снизить нагрев двигателя при помощи масла.

Также наличие данного элемента позволяет более надежно защитить сам ДВС от износа. Дело в том, что масло также боится перегревов, как и металлические детали силового агрегата. Нужно помнить, что под воздействием высоких температур меняются свойства смазочной жидкости.

Если рабочая температура масла в двигателе превышена, от нагрева масло начинает «выкипать», уменьшается его объем, меняется вязкость. В результате смазка быстрее стареет, происходит активное срабатывание пакета присадок, в системе смазки формируются различные отложения и т.д. Естественно, на такой смазочной жидкости закономерно увеличивается износ мотора.

Становится понятно, что очень важным моментом является то, чтобы моторное масло не перегревалось. Другими словами, температура масла не должна выходить быть выше допустимой во время работы двигателя. Это одно из основных условий, чтобы смазка отработала заявленный срок  службы, при этом двигатель был надежно защищен на протяжении всего этого срока.

Получается, дополнительное охлаждение масла  становится не просто опцией, а необходимостью, особенно для высокофорсированных ДВС. Теперь рассмотрим сам радиатор масла (маслокулер).

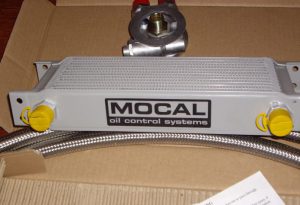

Устройство масляного радиатора двигателя внутреннего сгорания и подбор

Итак, масляный радиатор состоит из теплоотводящих трубок и пластин, по которым происходит циркуляция разогретого масла. За счет этого смазочная жидкость охлаждается. При этом правильно подобранный и установленный масляный радиатор никак не влияет на общую эффективность работы системы смазки двигателя (нет потерь по давлению масла в двигателе).

Что касается самих радиаторов масла, существует несколько различных решений, которые отличаются по качеству материалов (теплопроводность, конструкция, размеры, форма и т.д.). Также масляный радиатор может быть с естественным или принудительным охлаждением.

• В первом случае такой радиатор попросту обдувается встречными потоками воздуха при движении автомобиля.
• Устройства с принудительной схемой охлаждения имеют вентилятор, который обдувает радиатор и лучше охлаждает масло независимо от того, с какой скоростью движется ТС, то есть насколько интенсивен поток встречного воздуха.

Если рассматривать общее устройство более подробно, в двух словах, масляный радиатор для охлаждения масла представляет собой неразборной элемент, который состоит из ряда стальных трубок. Трубки имеют овальное сечение. Также радиатор имеет 2 бачка, которые делятся на верхний и нижний.

Для того чтобы увеличить поверхность охлаждения, на каждой трубке отдельно навивается спираль, которая является стальной лентой малой толщины. Также в отдельных конструкциях масляных радиаторов трубки могут проходить через охлаждающие пластины.

Указанные выше бачки разделены перегородками, на них наварены штуцеры, к которым подсоединяются маслоподводящая и маслоотводящая трубки. Также к конструкции приварены специальные крепления радиатора.

Кстати, качественный масляный радиатор изготовлен так, чтобы исключить возможные пробки в его каналах. Система трубопроводов реализована таким образом, чтобы масло свободно циркулировало через радиатор.

Также при замене масла в двигателе, отработку можно легко и быстро слить из масляного радиатора, что будет означать удаление старой смазки в максимально возможном объеме.

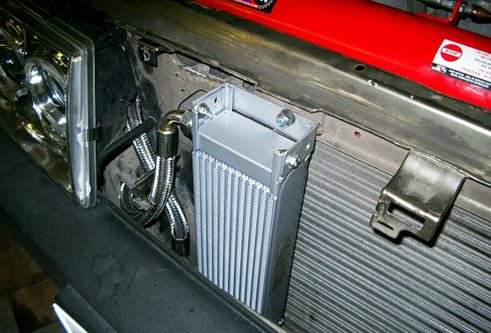

Отметим, что такой радиатор можно установить отдельно, то есть даже в тех случаях, когда автомобиль не был укомплектован данным решением изначально. При этом важно учитывать некоторые особенности, чтобы определиться, какой масляный радиатор лучше выбрать.

Рекомендуем также прочитать статью о том, как устроен двигатель с сухим картером. Из этой статьи вы узнаете о конструкции и принципах работы системы сухого картера, а также какие плюсы и минусы имеет данное решение.

Прежде всего, нужно уделить максимум внимания основным характеристикам:

• Устройство должно быть изготовлено из качественных материалов. Если двигатель форсированный, желательно, чтобы радиатор имел эффективные решения для лучшей циркуляции масла через него.
• Еще одним показателем является разность температур на входе и выходе из маслокулера, а также заявленное понижение температуры моторного масла при использовании того или иного радиатора.

Как правило, проходя по трубкам радиатора с естественным охлаждением (при помощи наружного воздуха), температура масла понижается, в среднем, на 10 градусов Цельсия.

Если же говорить о различных нюансах, нужно понимать, что после установки дополнительного радиатора масла в двигатель нужно будет заливать большее количество масла, чем по норме. Причина заключается в том, что после интеграции радиатора в систему охлаждения двигателя нужно также заполнить трубки и бачки радиатора моторным маслом.

Еще нужно учитывать, что зимой работа радиатора может приводить к тому, что температура масла может долго не повышаться, то есть смазка будет медленно прогреваться и разжижаться от нагрева. Простыми словами, нужно быть готовым к тому, что радиатор с наступлением холодов нужно будет перекрывать или снимать. При выборе устройства следует помнить про эту особенность.

Что в итоге

Как видно, использование масляных радиаторов значительно повышает эффективность охлаждения двигателя, позволяет улучшить защиту ДВС и сохранить работоспособность масла при высоких температурах.

Рекомендуем также прочитать статью о том, почему загорается лампочка давления масла в двигателе на горячую. Из этой статьи вы узнаете о возможных причинах загорания лампы давления масла после прогрева мотора.

Поддержание температуры смазки в нормальном температурном диапазоне позволяет смазочному материалу работать в нормальном режиме на протяжении всего срока службы. Среди основных плюсов масляного радиатора можно отметить то, что в двигатель после прохождения радиатора подается охлажденное масло.

Это также способствует поддержанию стабильному поддержанию рабочей температуры двигателя на разных режимах его работы. При этом силовой агрегат надежно защищен, так как смазка не теряет своих свойств при сильном нагреве.
