Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности
Как известно, во время работы ДВС выделяет большое количество тепла. При этом важно удерживать температуру агрегата в заданных пределах для максимально эффективного сгорания топлива, снижения уровня токсичности выхлопа, увеличения ресурса и т.д.
Другими словами, нельзя как сильно охлаждать мотор, так и допускать его перегрев. Для поддержания необходимой рабочей температуры в устройстве современных двигателей используется комбинированная система, которая объединяет в себе жидкостное и воздушное охлаждение.
В устройстве жидкостной системы охлаждения важным элементом является расширительный бачок. Далее мы поговорим о том, для чего нужен расширительный бачок системы охлаждения двигателя, каково его основное предназначение, а также какие неисправности расширительного бачка системы охлаждения двигателя встречаются чаще всего.
Содержание статьи:
Для чего предназначен и где находится расширительный бачок системы охлаждения двигателя

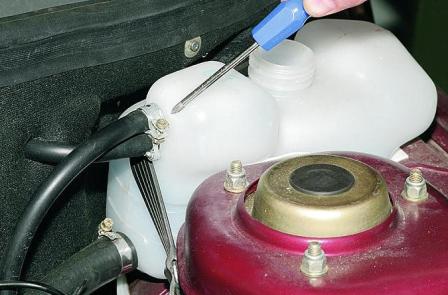

Итак, достаточно открыть капот, чтобы обнаружить указанный бачок. Как правило, данный элемент всегда на виду, чтобы водитель мог с легкостью контролировать уровень ОЖ, а также доливать тосол или антифриз при необходимости. На разных автомобилях бачок может быть установлен слева или справа от силового агрегата, ближе к моторному щиту или дальше от него.
Главной функцией бачка является компенсация изменяющегося объема ОЖ. Такой эффект возникает в результате изменения температуры жидкости. Устройство системы охлаждения может отличаться, в одних случаях бачок является простой емкостью для избытков жидкости, тогда как в других это целое устройство, способное регулировать давление в системе.
Расширительный бачок необходим жидкостной системе на современных ДВС. Дело в том, что ОЖ (тосол, антифриз) являются водным раствором на основе этилен или пропиленгликоля. Такая жидкость отличается более высоким коэффициентом теплового расширения по сравнению с водой.
Если просто, залив такую жидкость в радиатор, после нагрева ДВС и его выхода на рабочие температуры, жидкость также нагреется и произойдет ее расширение. Получается, фактически образуются излишки, происходит рост давления и т.д.
Если же заглушить мотор, после остывания ОЖ снова происходит уменьшение объема жидкости, а в системе создается разрежение. Это приводит к тому, что через клапан в крышке радиатора засасывается наружный воздух. Вполне очевидно, что в этом случае будут создаваться воздушные пробки, которые становятся причиной нарушения теплообмена, перегревов двигателя, некорректной работы системы охлаждения и т.п.
Для того чтобы этого не происходило, устанавливается отдельная емкость (бачок системы охлаждения), куда попадают излишки горячей ОЖ из радиатора. Также наличие жидкости в бачке позволяет избежать создания разрежения и образования воздушных пробок, так как при уменьшении объема в результате остывания жидкость из бачка заполняет собой пустоты.
Сегодня конструкторы пошли еще дальше, перенеся перепускной клапан, который раньше был в крышке радиатора, на крышку расширительного бачка. Получается, сброс давления и излишков антифриза при закипании происходит через крышку бачка. Другими словами, бачок взял на себя функцию верхней части радиатора и перестал быть простым резервуаром.
Как уже было сказано выше, бачок может быть установлен в разных местах в подкапотном пространстве, однако место его установки должно быть реализовано так, чтобы добиться эффекта сообщающихся сосудов. Емкость и радиатор соединяются при помощи патрубков.
Такое решение позволяет реализовать доступ для излишков горячего антифриза в расширительный бачок. При остывании ОЖ также получается добиться компенсации недостающего объема в системе путем поступления жидкости из бачка. Такая схема исключает попадание воздуха в радиатор и образование воздушных пробок в системе.

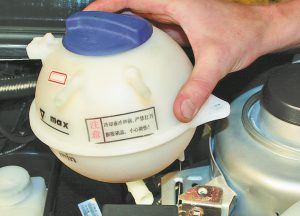

Устройство расширительного бачка
Конструктивно данная емкость очень простая. Материалом изготовления выступает полупрозрачный пластик. Также в бачок может быть дополнительно встроен датчик, который сигнализирует водителю о критическом снижении уровня ОЖ.
Сверху бачок закрыт крышкой, в которую установлен клапан для регулировки давления. Если давление в системе растет, тогда происходит срабатывание клапана.
Также на стенке бачка имеется указатель уровня в виде отметок «минимум» и «максимум», позволяя контролировать уровень жидкости. Важно понимать, что на холодном моторе уровень не должен опускаться ниже минимального. Также не допускается превышение максимального уровня.
Что касается крышки бачка с клапаном, она на холодном ДВС герметично закрывает емкость. Однако когда двигатель выходит на рабочую температуру и происходит нагрев ОЖ, в системе охлаждения и в бачке давление закономерно повышается.
Если рост давления дошел до отметки, в среднем, 120 кПа, происходит открытие клапана. Когда давление снижается до средней отметки около 83.4 кПа, клапан закрывается. Такая работа клапана необходима для того, чтобы избежать разрыва патрубков, повреждений радиатора и т.д.
Параллельно с этим после остывания мотора давление в системе начинает падать, объем ОЖ уменьшается и создается разрежение. При падении давления, в среднем, ниже отметки в 3 кПа, происходит открытие впускного клапана расширительного бачка для забора воздуха. В результате разница давлений нивелируется, а недостающий объем жидкости компенсируется из бачка.
Распространенные неисправности
Как правило, большинство проблем не связаны с самой емкостью. Не так часто отмечаются случаи, когда сам бачок трескается и начинает течь без явных причин. Однако даже с учетом простой конструкции проблемной частью вполне может оказаться именно крышка расширительного бачка системы охлаждения двигателя.
Выйти из строя может клапан, встроенный в крышку. Также недостаточное уплотнение может возникать по причине деформации резинового кольца. В результате подобных неисправностей крышка может начать пропускать антифриз, система завоздушивается и т.д.
Если клапан в крышке начинает работать некорректно, тогда в подобном случае неизбежны отклонения в работе системы охлаждения ДВС. Кроме образования воздушных пробок, такая ситуация в ряде случаев приводит к критическому росту давления и разрыву расширительного бачка. В подобной ситуации бачок нужно менять на новый. Не рекомендуется предпринимать попытки восстановить поврежденную емкость путем запаивания трещин.
Рекомендуем также прочитать статью о том, какие неисправности системы охлаждения двигателя часто возникают в процессе эксплуатации. Из этой статьи вы узнаете о различных признаках, причинах и способах диагностики подобных неполадок.
Если говорить о крышке, ее повреждения и дефекты, а также нарушения в работе клапанов по причине засорения или выработки являются поводом для замены крышки. В отдельных случаях крышку чистят, пытаясь восстановить функциональность, однако такой метод срабатывает не всегда. С учетом невысокой стоимости элемент лучше сразу заменить.
Что в итоге
Как видно, в устройстве современного автомобиля к системе охлаждения двигателя и ее корректной работе выдвигаются повышенные требования. По этой причине для эффективного функционирования в конструкции дополнительно используется специальный бачок.
Еще нужно знать о том, если в схеме задействован указанный расширительный бачок системы охлаждения двигателя, что заливать в систему крайне желательно только антифриз или тосол, а не воду. Что касается поломок, если в системе охлаждения растет давление или образуются воздушные пробки, необходимо отдельное внимание уделить крышке расширительного бачка.
Рекомендуем также прочитать статью о том, что такое термостат в устройстве системы охлаждения ДВС. Из этой статьи вы узнаете о назначении, особенностях конструкции и распространенных неисправностях данного элемента.
Нарушение работы клапанов в крышке часто приводит к тому, что повреждаются патрубки, быстрее выходит из строя термостат, страдает насос системы охлаждения (помпа), двигатель может перегреваться и т.д.
