Регулировка зажигания ВАЗ 2106: как выставить зажигание

Одним из важнейших факторов, влияющих на работу ДВС, является система зажигания. Некорректная работа  в системе зажигания  приводит к возникновению детонации. При этом детонация активно разрушает   цилиндропоршневую группу.

С учетом того, что на многих авто нет так называемой электронной системы зажигания, очень важно уметь правильно выставить зажигание. От этого зависит качество работы двигателя, его запуск, а также расход топлива, динамические показатели автомобиля, общий ресурс ДВС и т.д.

Далее на примере автомобиля ВАЗ 2106 мы рассмотрим регулировку зажигания и возможные неполадки, возникающие  в системе зажигания, которые становятся причиной  сбоев в работе  двигателя автомобиля.

Из чего состоит контактная система зажигания автомобилей ВАЗ

Как известно, продолжительная и бесперебойная работа ДВС любого автомобиля зависит от многих факторов:

• условия эксплуатации силового агрегата  и нагрузки;
• качество топлива и смазывающих материалов;
• работа системы питания;
• исправная работа систем зажигания и т.д.

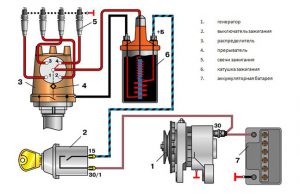

Что касается зажигания, контактная система зажигания конструктивно проста, недорога в обслуживании, надежна и эффективна. Основные составляющие на примере ВАЗ 2106 :

• трамблер ВАЗ 2106;
• механический привод трамблера ВАЗ 2106;
• высоковольтные провода;
• свечи зажигания.

Зажигание ВАЗ 2106: возможные неисправности и признаки неполадок

Если  контактная система зажигания дает сбой, то это сказывается на работе ДВС, а именно:

• не запускается двигатель;
• неравномерная работа двигателя;
• при нажатии педали акселератора работа ДВС не становится равномерной;
• пропуски зажигания;
• обороты коленчатого вала не выравниваются;
• ДВС не развивает полную мощность.

Теперь давайте рассмотрим основные причины неисправностей системы зажигания автомобиля ВАЗ 2106, а также способы их устранения. Прежде всего, некорректная работа системы зажигания обусловлена несвоевременным воспламенением смеси в камере сгорания, что приводит к разбалансировке в работе ДВС и потере мощности, повышенному расходу топлива, дымному выхлопу и т.п.

Причины сбоев в системе зажигания:

• износ контактов крышки трамблера;
• выход из строя «бегунка»;
• выход из строя подшипника трамблера;
• неполадки в работе механического привода трамблера (неисправен «поросенок»);
• выход из строя конденсатора трамблера;
• пробой высоковольтных проводов либо защитных колпачков свечей зажигания;
• пробой контакта юбки свечи на корпус ДВС;
• износ контактных элементов свечей зажигания;
• общие поломки в системе электропитания автомобиля (отсутствие зарядки генератора, недостаточное напряжение в электрической бортовой сети автомобиля);
• установка некачественных или бракованных свечей зажигания.

Обслуживание контактной системы зажигания включает в себя освобождение от окиси соприкасающихся или трущихся контактных элементов, замену механических шарнирных и подшипниковых соединений, а также замену подпружиненных контактных групп (бегунок).

Регулировка зажигания ВАЗ 2106: подготовительные работы

При возникновении неисправностей в работе системы зажигания возникает необходимость ее регулировки. Отрегулировать систему зажигания возможно как самостоятельно, так и в специализированных сервисных центрах.

Для точной регулировки зажигания необходим прибор стробоскоп, который позволяет настроить зажигание автомобиля таким образом, чтобы мощность ДВС была максимальной, расход топлива минимальный, а выбросы в атмосферу в рамках допустимого.

Как выставить зажигание на ВАЗ 2106 своими руками



Для  самостоятельно проводимых работ по регулировки контактного зажигания потребуется следующие инструменты и оборудование:

• ключ накидной на «13»;
• вольтметр или контрольная лампочка на 12 Вольт;
• свечной ключ (для установки и снятия свечей зажигания ДВС автомобиля).

Регулировку проводят по первому или по четвертому цилиндру. Обратите внимание, на ВАЗ 2106 зажигание выставляется с помощью  меток, расположенных  на крышке газораспределительного механизма (короткая – угол опережения 10°, средняя — угол опережения 5°, длинная — угол опережения 0°).

Итак, чтобы понять, как выставить зажигание на ВАЗ 2106 самостоятельно, необходимо изучить порядок выполнения работ. Рассмотрим, как выставить зажигание ВАЗ 2106  по первому цилиндру:

• выкрутив свечу первого цилиндра, закрыть свечное отверстие резиновой пробкой;
• используя накидной ключ, повернуть коленчатый вал до положения такта сжатия в первом цилиндре (произойдет выдавливание резиновой пробки );
• продолжать поворачивать коленчатый вал до момента, пока его метка не совпадет с меткой на ГРМ (средняя метка — топливо марки «92» или «95», длинная метка —  топливо марки ниже «72»);
• отстегнув защелки, снять крышку распределителя зажигания;

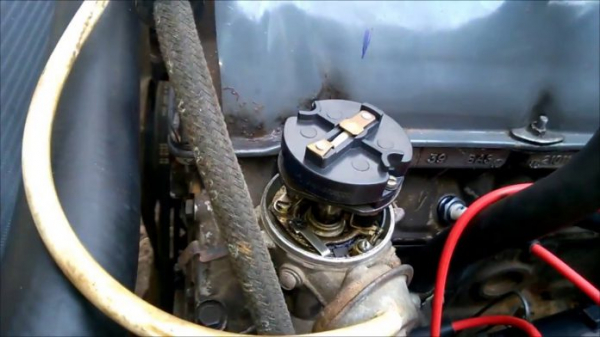

• при правильном повороте коленчатого вала, ротор распределителя будет повернут в положение, при котором его наружный контакт будет направлен в сторону первого цилиндра на крышке распределителя (при совмещении меток защелки крышки относительно ДВС должны находиться параллельно);

  Рекомендуем также прочитать статью о том, как проверить высоковольтные провода зажигания. Из этой статьи вы узнаете о способах проверки ВВ проводов, а также на что обратить внимание при проверке бронепроводов системы зажигания.

• подключаем провода вольтметра или контрольной лампочки к выводу катушки зажигания, подключенному к низковольтному проводу распределителя и  к «массе»;
• включив зажигание, по часовой стрелке нужно медленно повернуть распределитель до момента потухания лампы или до нулевого показания вольтметра;

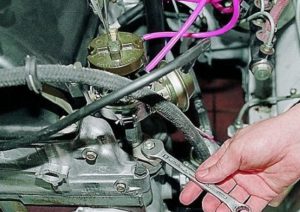

• вращая распределитель против часовой стрелки до момента загорания лампы, зафиксировать его в этом положении, затянув гайку крепления;

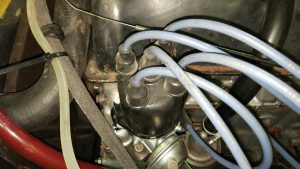

• выключив зажигание, поставить крышку трамблера на место;
• с помощью специального прибора стробоскопа проверить, правильно ли выставлено зажигание;
• также на ходу нужно убедиться, что возникающая детонация пропадает по мере разгона автомобиля.

Что в итоге

Хотя существует несколько  вариантов, как выставить зажигание на ВАЗ 2106, рассмотренный выше способ наиболее верный и точный. Более того,  все этапы выполняемых работ довольно просты.

При наличии инструментов и навыков с выставлением зажигания справится даже начинающий автолюбитель. Если же с регулировкой зажигания возникли проблемы, всегда можно обратиться за помощь, воспользовавшись услугами квалифицированных мастеров на  СТО.

Напоследок отметим, что наиболее важным критерием при выставлении зажигания является не мощность двигателя и расход горючего, а максимально возможное исключение детонации двигателя.

Рекомендуем также прочитать статью о том, как определить, раннее или позднее зажигание. Из этой статьи вы узнаете о признаках, которые указывают на то, что зажигание ранее или же зажигание позднее, а также почему и какие нужны регулировки зажигания в том или ином случае.

По этой причине после регулировки зажигания важно проверить работу двигателя не только стробоскопом, но и во всех режимах на предмет отсутствия детонации и нормальной работы силового агрегата под нагрузками.
