Режимы работы адаптивного освещения

Системы автоматического подстраивания света фар под дорожную обстановку помогает не только сделать ночные поездки более комфортными для водителя, но и снизить аварийность в темное время суток. Рассмотрим, как работает адаптивное освещение, устройство и принцип работы системы управления светом.

Виды систем

До появления полноценной системы адаптивного освещения автомобили комплектовались так называемыми помощниками в управлении светом фар. Первая система такого типа были призвана направлять световой пучок вслед за поворотом рулевого колеса. У VW такая опция называлась Active Front-lighting System и могла работать в двух режимах:

статическая регулировка. Улучшенное освещение обочины в поворотах осуществляется включением отдельной лампочки со стороны внутреннего радиуса поворота. Данный режим работает, только когда включен ближний свет фар, а скорость автомобиля не превышает 50 км/час. После завершения маневра и возвращения руля в центральное положение лампочка гаснет;

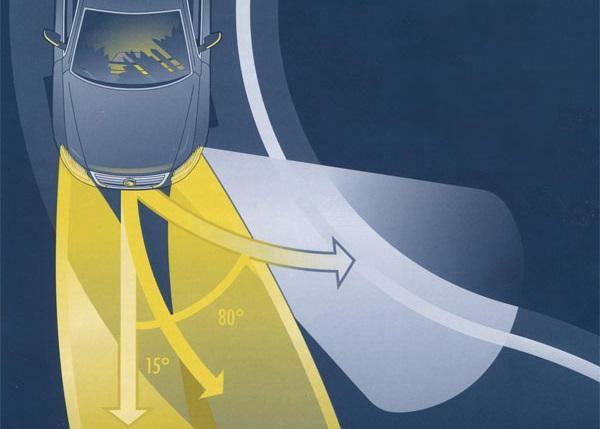

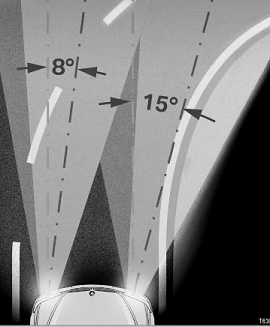

динамическая регулировка. Конструкция фар с системой AFLS имеет поворотный модуль, позволяющий поворачивать корпус ламп в горизонтальной плоскости. Модуль фар, расположенный ближе к внутреннему радиусу, поворачивается на 15º, тогда как во внешней к повороту фаре световой пучок корректируется на 7.5º. Работа динамического режима достигается за счет сервопривода модуля головного света, датчиковой аппаратуры и блока управления, посылающего управляющие импульсы исполнительным механизмам.

Адаптивные фары являются прерогативой авто премиум-класса, а вот модели поскромнее оснащаются именно функцией динамического освещения зоны поворота.

 Управление дальним светом

Вторым подвидом адаптивного освещения можно назвать функцию управления дальним светом, которая может работать как в паре с галогенными лампами (к примеру, Light Assit), так и с ксеноновыми фарами (Dynamic Light Assist). Принцип работы Light Assit построен на автоматическом включении и выключении режима дальнего света.

Выбор режима освещения осуществляется блоком управления, который считывает информацию из датчика скорости, датчика освещения и камеры, расположенной в верхней части лобового стекла. Камера дает возможность определить свет фар приближающихся навстречу и движущихся по смежной полосе автомобилей, что позволяет автоматически выключить дальний свет и не ослепить водителей других ТС. После разъезда или обгона блок управления возвращает дальний свет фар.

В системе Dynamic Light Assist переключение между ближним и дальним светом осуществляется за счет изменения положения модуля лампы в горизонтальной и вертикальной плоскостях.

AFLS

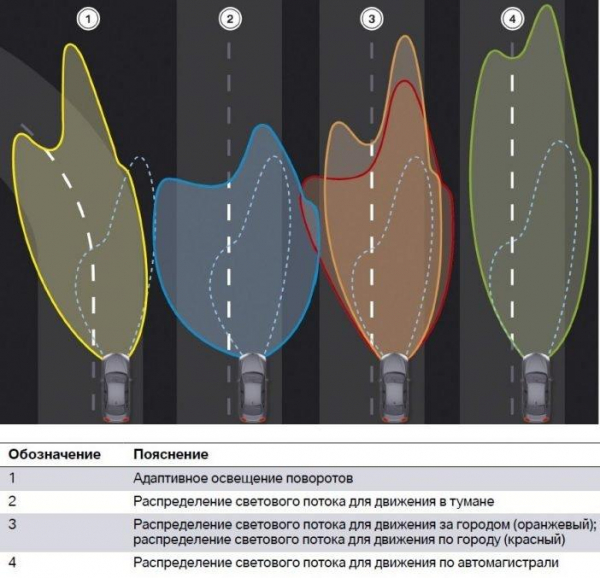

Работа Adaptive Front lighting System, а именно таково наименование системы адаптивного освещения, заключается в комплексном анализе дорожной ситуации и автоматическом подстраивании светового пучка под условия движения автомобиля. Участвующие в работе компоненты:

сервоприводы поворотных модулей ламп;

ЭБУ;датчиковая аппаратура. Датчики частоты вращения колес используются для расчета скорости движения авто, датчик угла поворота рулевого колеса – для понимания системой направления движения, датчик продольного направления – для анализа профиля дороги. В качестве вспомогательных устройств используется датчик дождя и света, который позволяет оценивать интенсивность освещения и наличие осадков (фары занимают положение, минимизирующее эффект бликования мокрого асфальта);

видеокамера. Постоянный анализ изображения с видеокамеры позволяет фиксировать наличие пешеходов, встречного и попутного транспорта.

Аббревиатура AFLS служит международным обозначениям и используется всеми автопроизводителями, лишь изредка можно встретить название BeamAtic, использующееся Valeo. Система адаптивного освещения является опцией, но даже при наличии таковой задействована она будет только при работе фар в автоматическом режиме. Функция может быть автоматически деактивирована в случае срабатывания системы стабилизации курсовой устойчивости автомобиля (ESP). Необходимо это для предотвращения хаотической смены режимов освещения и смены направления световых лучей, когда водитель пытается интенсивным контраварийным рулением выйти из заноса. Принцип работы AFLS на разных автомобилях очень схож, поэтому главная разница заключается в количестве режимов освещения дороги, а также скорости, на которой будет осуществляться смена вида освещения.

Движение в городе и по дорогам национального значения

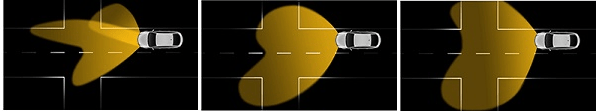

Движение авто со скоростью до 55 км/час определяется системой, как езда в городе. Особенности городского режима:

небольшая дальность светового пятна;горизонтальная светотеневая граница;максимальная ширина освещенного участка вблизи автомобиля.

Ширина освещенного участка увеличивается за счет включения дополнительных боковых ламп.

Такой характер светового пятна позволяет хорошо осветить обочины и тротуары, минимизировав тем самым риск внезапного появления на проезжей части пешеходов.

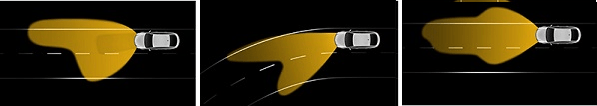

Когда скорость автомобиля больше 55 км/час, но не превышает 100 км/час, световое пятно вытягивается и приобретает явную асимметрию, когда обочина освещается лучше полосы встречного движения (какая именно это будет сторона, зависит от того, левый либо правый руль у автомобиля). Можно сказать, что режим движения по проселочным дорогам соответствует обычному ближнему свету.

Управление дальним светом

Способы управления:

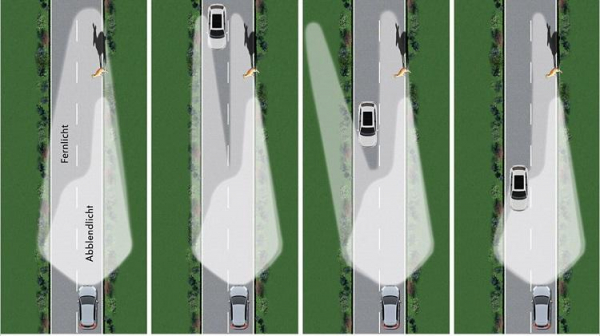

адаптивный контроль. С помощью видеокамеры система регистрирует приближение встречного автомобиля. Блок управления через модуль ламп перенаправляет световой поток таким образом, чтобы расстояние до светотеневой границы уменьшалось пропорционально приближению встречного авто. При этом обочина остается хорошо освещенной дальним светом. Важным моментом является поправка на профиль дороги, которая позволяет избежать ослепления водителей встречных авто даже при движении под горку и на спуск;регулировка туннельного типа. Свое название система получила из-за вертикальной светотеневой границы, которая возникает при обнаружении встречных и попутных автомобилей. При обнаружении системой ТС исполнительный механизм затемняет соответствующую зону светового пятна, оставляя при этом максимальную площадь освещения дороги. На данный момент это последнее слово в устройствах адаптивного освещения. На видео наглядно продемонстрирован принцип работы адаптивного освещения BMW.

Адаптивное освещение позволяет не только автоматически управлять дальним/ближним светом фар и заглядывать внутрь поворотов, но и регулировать интенсивность света в зависимости от погодных условий. Функция крайне полезная в туман (сильный дождь, снег), когда за счет автоматического уменьшения дальности световых лучей удается минимизировать блики и избежать эффекта туманной стенки.
