Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

При этом важно, чтобы напряжение оставалось постоянным, независимо от скорости вращения генератора, которая меняется. Для этого отдельно используется реле-регулятор напряжения генератора или реле зарядки 2106. Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае  многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

• Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую  если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
2. аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой  регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

• Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Также в регуляторе использована группа вольфрамовых контактов, есть регулировочная пластинка, а еще присутствует магнитный шунт. Параллельно использован набор резисторов, причем соединение их отличается с учетом того, какое напряжение требуется. Резисторы выдают максимальное сопротивление 75 Ом. Все компоненты находятся в текстолитовом корпусе, наружу выведены контакты для подключения.

Идем далее. При запуске ДВС вращается коленвал, от которого также  приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя.  Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

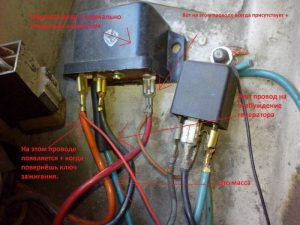

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания.  Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор  вполне возможно в условиях обычного гаража.  Для этого необходимо  иметь обычный мультиметр со шкалой  до 35 вольт, набор ключей и отверток.

• Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

• Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и  лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка  не горит изначально, причем  как в первом, так и во втором случае, тогда реле нужно менять.

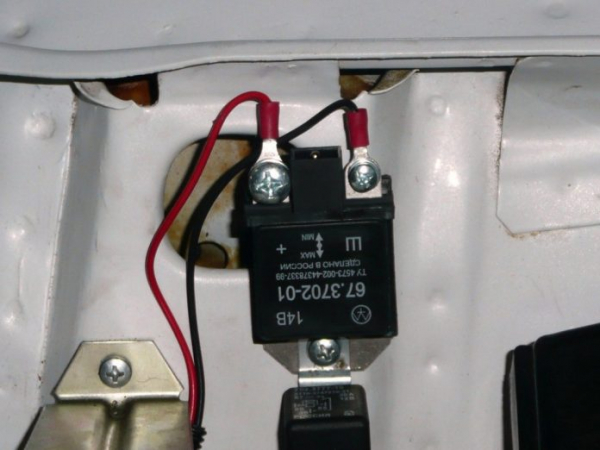

• Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

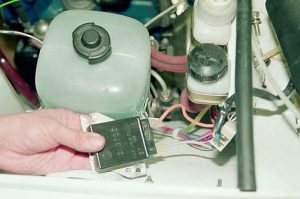

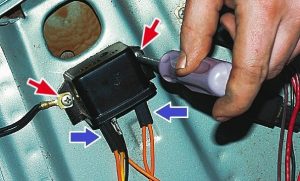

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Рекомендуем также прочитать статью о том, почему горит значок аккумулятора на панели приборов. Из этой статьи вы узнаете об основных причинах, по которым загорается аккумулятор на приборной панели, а также как обнаружить и устранить неисправность.

• Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода,  делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем,  при замене внутреннего регулятора генератора ВАЗ 2106  нужно быть предельно аккуратным,  не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством.  При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Рекомендуем также прочитать статью о том, что делать, если в аккумуляторе замерз электролит. Из этой статьи вы узнаете, по каким причинам замерзает электролит в АКБ, а также что делать, если замерз аккумулятор автомобиля.

Если рассмотренные выше признаки поломки регулятора генератора проявились в большей или меньшей степени, необходимо  проверить регулятор, применяя один из рассмотренных выше методов.  Напоследок отметим, что регулятор напряжения генератора заменить на ВАЗ не сложно, однако необходимо отдельно учитывать некоторые нюансы.
