Руководство по изготовлению ангельских глазок своими руками

Каждый владелец в тайне мечтает об улучшении внешнего вида своего железного коня. Приятно, когда машина выглядит дороже, чем стоит на самом деле. Тюнинг фар — один из распространенных способов изменения внешности. Очень популярна установка в оптические элементы светящихся колец, в народе именуемых ангельские глазки своими руками.

Есть три способа обзавестись модным аксессуаром:

купить готовые к установке;сделать из прозрачного оргстекла и отдельных светодиодов;сделать на основе светодиодной ленты.

Первый способ отметаем сразу — скучно, да и описывать практически нечего. А вот на оставшихся остановимся подробнее.

Ангельские глазки на основе колец из оргстекла

Для того, чтобы изготовить светящиеся кольца в фары либо противотуманки по первому способу, нам понадобятся:

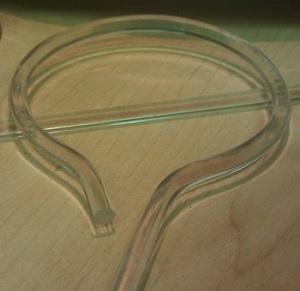

Гнутая заготовка из оргстекла

прозрачный пруток из оргстекла;светодиоды: по 2 шт. на кольцо;резисторы: один на каждую пару светодиодов;паяльник и припой;провода;термоусадочная изоляционная трубка;строительный фен;цилиндр подходящий по диаметру к отражателям фар;дрель и сверла;надфиль;прозрачный клей.

Прозрачный пруток можно приобрести в строительном супермаркете — такие используются в жалюзи. В качестве цилиндра подойдет любая банка, совпадающая по диаметру с отражателем. Если фары не круглые, тогда процесс гибки прутка будет сложнее — придется сделать шаблон сложной формы самостоятельно из подручного материала.

Для начала измеряется длина окружности будущего кольца. Затем отрезают кусок прутка нужного размера, и в его торцах высверливают отверстия под светодиоды. Теперь пруток можно гнуть.

Чтобы оргстекло стало мягким, его нагревают строительным феном. Для изготовления кольца размягченный пруток оборачивают вокруг шаблона, и ждут, пока он не станет снова твердым.

Теперь можно установить светодиоды в заранее высверленных углублениях на торцах. Крепить можно с помощью прозрачного клея. Его капают в углубление и вставляют светодиод.

Для лучшего рассеивания на полученном изделии нужно сделать насечки глубиной 0.5 мм через равные расстояния (легче всего с помощью ножовочного полотна или надфиля). Чтобы не мучиться с кропотливой работой, можно нарезать резьбу на еще прямом прутке с помощью подходящей по диаметру плашки.

Ангельские глазки из светодиодной ленты

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

лист оргстекла толщиной 5-7 мм;полотно от ножовки по металлу;приспособления для вырезания круглых отверстий большого диаметра (балеринка);

лента с большим количеством светодиодов на метр длины;пленка рассеивающая;прозрачный клей;скотч термостойкий. Алюминиевый;паяльник, припой;провода с клеммами;термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики — шести штук будет достаточно — из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Подключение к питанию

Готовые ангельские глазки обычно подключают к питанию габаритных огней автомобиля. Это самый простой и эффективный способ, так как не нужно прокладывать дополнительную проводку и делать отдельный выключатель. Обязательно следует соблюдать полярность — в отличие от обычной лапы накаливания светодиод как попало не подключишь. Если перепутать плюс и минус, он гореть не будет.

Требуется аккуратно просверлить в отражателе фары либо противотуманки небольшое отверстие, только чтобы в него проходили провода. После окончательной установки кольца и сборки фары, его нужно будет залить герметиком.

Питание ленты подключают к бортсети с помощью штатной проводки к габаритным огням, соблюдая полярность.

Подобным образом можно изготовить и установить ангельские глазки своими руками не только в фары автомобиля. Противотуманки тоже можно украсить светодиодными кольцами. Фары мотоциклов и скутеров        тоже будут прекрасно смотреться, если установить в них самостоятельно изготовленную светодиодную подсветку.
