Сапун КПП: для чего нужен и как работает

В устройстве автомобиля используется большое количество узлов и агрегатов, внутри которых находятся технические жидкости и смазочные материалы. В процессе работы такие жидкости нагреваются, то есть происходит их увеличение в объеме, давление  внутри возрастает.

С учетом того, что сами системы и агрегаты герметичны, закрытого типа (нет прямого сообщения с атмосферой), внутри происходят перепады давления по отношению к атмосферному. Указанную разницу нужно в обязательном порядке выравнивать, чтобы  не допустить разгерметизации, утечек и повреждений.

По этой причине система охлаждения двигателя имеет специальный клапан, который на современных авто находится в крышке расширительного бачка. Что касается ДВС или коробки передач, аналогичную функцию выполняет сапун двигателя и сапун на коробке передач. Далее мы  подробно рассмотрим, что такое сапун КПП, для чего он нужен, как устроен и работает данный элемент.

Сапун в коробке передач: принцип работы и особенности

Итак, чтобы понять, что такое сапун в автомобиле, необходимо отметить, что фактически это клапан, позволяющий понижать давление в картере герметичного агрегата (двигатель, коробка передач и т.д.)  Сапун, суфлер или дыхательный клапан- устройство, через которое емкость сообщается с атмосферой, причем даже с учетом разницы температур в емкости удается поддерживать атмосферное давление.

С одной стороны, такой клапан позволяет стравливать избыточное давление (уравнивать давление при нагреве и остывании), а с другой не позволяет маслу вытекать из узла или агрегата. Также при остывании внутрь агрегата или узла не затягивает грязь, влагу и пыль. По этой причине сапун двигателя или сапун коробки активно используется в устройстве различных автомобилей.

Как известно, коробка передач выполняет задачу по преобразованию крутящего момента от двигателя, после чего происходит передача момента на ведущие колеса. Сама коробка заполнена трансмиссионным маслом, которое в процессе работы КПП имеет свойство нагреваться, расширяясь в объеме. Результат- рост давления, которое нужно сбросить. Если этого не сделать, давление в КПП будет повышено, что становится причиной течи масла из коробки передач через уплотнители, сальники и прокладки.

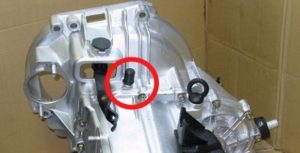

Не трудно догадаться, что протечки масла из коробки приведут к тому, что уровень смазки понизится, коробка начинает плохо работать, а также быстро и активно изнашиваться. Сначала водитель испытывает затруднения и дискомфорт (передачи хуже включаются), затем появляются посторонние шумы (гул, вибрации коробки), далее выходят из строя синхронизаторы, подшипники, шестерни и другие элементы КПП. В коробке передач сапун установлен на крышке картера коробки.

• Добавим, что еще сапуны ставятся на двигатель (сапун двигателя), на раздаточную коробку, редукторы, а также мосты. Что касается ДВС, давление в агрегате растет достаточно активно, так как происходит сильный нагрев, часть отработавших газов неизбежно прорывается в картер и т.д. Чтобы избежать утечек масла в результате повышения давления, указанное давление «сбрасывается» через сапун.

Также  в устройстве авто можно встретить сапуны на мостах. Дело в том, что внутри моста автомобиля также залито масло. При этом, как и в случае с КПП и ДВС, внутренняя полость должна иметь сообщение с атмосферой, чтобы избежать повышения давления внутри узла.

Еще одной важной функцией сапуна коробки или моста, а также двигателя, является защита от попадания пыли, грязи, воды и т.д. Особенно это актуально для мостов автомобиля, так как мост представляет собой открытый элемент (например, на внедорожнике) и может быть погружен в воду или в грязь при проезде сложных участков.

Полезные советы

Как правило, следует выполнять проверку всех имеющихся сапунов на конкретном автомобиле (сапун двигателя, сапун коробки передач, сапун моста и т.д.). Дело в том, что через сапун в процессе его работы могут выдавливаться частицы масла, что приводит к активному загрязнению.

На практике, сапуны нуждаются в демонтаже и очистке от грязи и остатков масла. В том случае, если чистка не дает результатов (в случае, когда масло «давит» из коробки, мотора или моста именно по причине неисправного сапуна), устройство нужно полностью менять.

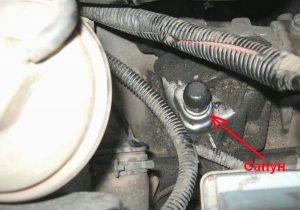

Также перед чисткой нужно знать, как снять сапун. На многих авто достаточно снять резиновый колпачок сверху, после чего выполнить прочистку клапана. Еще на некоторых моделях может не быть резинового колпачка сапуна, причем сапун находится в крышке 5 передачи. В этом случае очистку также проводят подручными средствами.

• Еще добавим, что перед снятием сапуна для чистки или его заменой следует тщательно очистить посадочное место от грязи (чтобы устройство повторно не загрязнилось или новый сапун не вышел из строя через небольшой промежуток времени).

Обратите внимание, как на старых устройствах во время проверки, так и на новых сапунах нужно отдельно удостовериться в том, что крышка сапуна перемещается свободно во всех направлениях.

Рекомендуем также прочитать статью о том, по каким причинам возникает течь масла из сапуна двигателя. Из этой статьи вы узнаете, почему двигатель сапунит, а также в результате каких неполадок масло давит из сапуна двигателя автомобиля.

Параллельно добавим, что отдельного внимания заслуживает сапун картера заднего моста (на многих авто установлен в верхней части на картере заднего моста, ближе к правой стороне). Данный клапан подвержен активному загрязнению. Если сапун загрязняется или перестает работать по другим причинам, из моста течет масло по причине увеличенного давления.

В данном случае следует начать с чистки. После очистки рекомендуется проехать 20-30 км. Если течь продолжается, причем нет других явных причин, сапун заднего моста требуется заменить. В случае, когда потеки масла все равно появляются, следует искать неисправность, не связанную с сапуном.

Подведем итоги

С учетом приведенной выше информации становится понятно, что даже при кажущейся простоте, сапун КПП, двигателя или моста выполняет достаточно важную функцию. Это значит, что за состоянием и исправностью работы данного элемента нужно следить.

Особенно это касается внедорожников, грузовых авто и спецтехники, где кроме КПП и ДВС сапуны устанавливаются на мостах. Такие машины часто эксплуатируются в тяжелых условиях, в результате чего клапан понижения давления КПП или моста может загрязняться или выходить из строя чаще (особенно сапун заднего моста).

Рекомендуем также прочитать статью о том, почему течет масло из коробки передач. Из этой статьи вы узнаете о причинах, по которым возникает течь масла из коробки, а также как определить и устранить неисправность.

Напоследок отметим, что если владелец замечает потеки масла из двигателя, КПП, мостов, других узлов и агрегатов через прокладки и уплотнения, это может указывать на проблемы с сапуном. Если клапан засорен или вышел из строя, в закрытой полости растет давление, что и является причиной утечки смазочного материала.

Также сам агрегат или узел может перестать нормально работать, что в дальнейшем приводит к серьезным поломкам. По этой причине нужно на каждом ТО чистить сапуны, установленные на разных агрегатах и элементах автомобиля. Если же машина ездила по бездорожью, рекомендуется после таких поездок сразу промывать сапуны от грязи и песка.
