Стартер щелкает, но двигатель не крутится

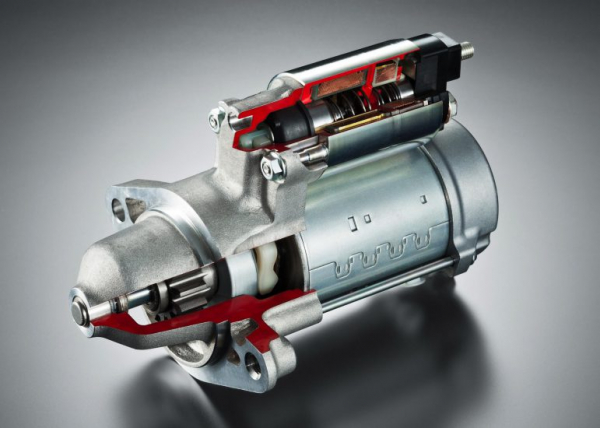

Стартер автомобиля представляет собой электродвигатель, который питается от АКБ. Задачей стартера является вхождение в зацепление с маховиком двигателя внутреннего сгорания для проворачивания коленчатого вала и последующего запуска мотора. Во время зацепления с маховиком (тормозной момент) автомобильный стартер принимает на себя электрический ток около 350 А.

Данное устройство рассчитано на непродолжительную работу, длительное вращение стартера значительно сокращает его ресурс. Отметим, что полностью исправный двигатель заводится от стартера практически сразу, без необходимости длительно вращать коленвал. В холодное время года допускается до 2 попыток запуска ДВС от стартера.

После поворота ключа зажигания стартер щелкает, мотор стартером не крутится

Если двигатель не заводится от стартера, тогда высока вероятность появления различных неисправностей данного устройства. Одной из частых поломок стартера является то, что стартер щелкает или жужжит, но не крутит двигатель. Другими словами, водитель поворачивает ключ зажигания и слышит отчетливые щелчки или гул стартера вместо запуска мотора (коленвал от стартера не крутится). Далее мы рассмотрим основные причины, по которым стартер щелкает, но двигатель не прокручивается.

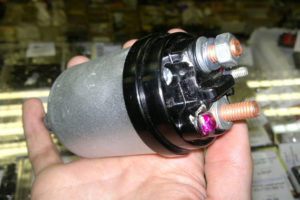

Щелчки, которые слышит водитель при попытке завести двигатель, являются щелканьем тягового реле стартера. Указанное реле стартера конструктивно включает себя два типа обмотки. Одна из обмоток называется втягивающей, другая получила название удерживающей.

Щелканье стартера при запуске означает то, что щелчки исходят из тягового реле. Так происходит по причине того, что втягивающая обмотка осуществляет втягивание сердечника реле, но в результате сниженного напряжения на удерживающей обмотке происходит отпускание сердечника.

Чем дольше ключ в замке зажигания удерживается в положении «старт», тем большее количество раз втягивающая обмотка будет втягивать сердечник, а удерживающая обмотка будет его отпускать.

Такая неисправность сопровождается указанным щелканьем стартера, что фактически является  щелчками тягового реле. Добавим, что тяговое реле (втягивающее) имеет похожую конструкцию и принцип работы на большинстве транспортных средств независимо от марки и модели автомобиля.

Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности

Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:

• аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
• следует проверить затяжку клемм АКБ;
• возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;

Рекомендуем также прочитать о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего необходима установка дополнительной массы в автомобиль и какие преимущества имеет данное решение.

Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:

• недостаточное крепление тягового реле к корпусу стартера;
• произошло подгорание контактов в тяговом реле стартера;
• неисправность связана с плохим контактом «массы»;
• произошла поломка стартера;

В том случае, если проверка крепления тягового реле не выявила отклонений от нормы, тогда реле стартера следует снять для проверки. Разборное реле означает, после разборки устройства необходимо произвести очистку силовых контактов. Неразборное тяговое реле подлежит однозначной замене при обнаружении поломки.

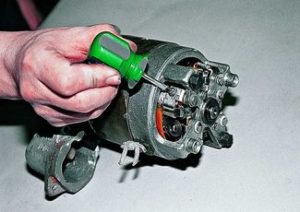

Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:

• силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;
• произошел критический износ щеток стартера. В таком случае щетки требуют замены;
• возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
• происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;

Рекомендуем также прочитать статью о том, как самому проверить высоковольтные провода зажигания. Из этой статьи вы узнаете об основных симптомах, которые указывают на неисправность высоковольтных автомобильных проводов, а также о различных способах проверки бронепровода зажигания.

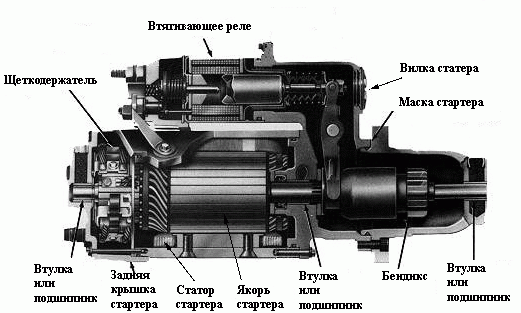

Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев. Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.

Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.

Как самому проверить тяговое реле стартера

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле.

При неисправности тягового раздается щелчок стартера, который не крутит двигатель. Дело в том, что подгоревшие контакты не могут передать напряжение полностью по причине недостаточного контакта.

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.
