Степень сжатия ДВС

Всем известно, что в бензиновых поршневых двигателях внутреннего сгорания топливовоздушная смесь перед воспламенением сжимается. Аналогичный такт работы дизелей отличаются лишь тем, что сжимается воздух без топлива. Одной из важнейших характеристик обоих ДВС является степень сжатия. Она показывает, во сколько раз изменяется объем пространства над днищем поршня при прохождении его от нижней мертвой точки до верхней.

Иногда этот показатель путают с компрессией, несмотря на то что разница между ними огромна. Ведь упомянутые выше характеристики, хоть и связаны между собой, по сути, совершенно различны. На что указывает даже их размерность. Степень сжатия – это соотношение, например, 10:1 или просто 10 и не имеет единиц измерения. То есть измеряется в «разах». Компрессия же показывает максимальное давление смеси в цилиндре перед воспламенением и измеряется в кг/см2. Так, компрессия ДВС, имеющего степень сжатия 10:1, должна быть не более 15,8 кг/см2. Сказать, что такое степень сжатия, можно и иначе. Это отношение объема над поршнем, находящимся в нижней мертвой точке к объему камеры сгорания. Камерой сгорания называется пространство над поршнем, достигшим верхней мертвой точки.

Расчет коэффициента сжатия

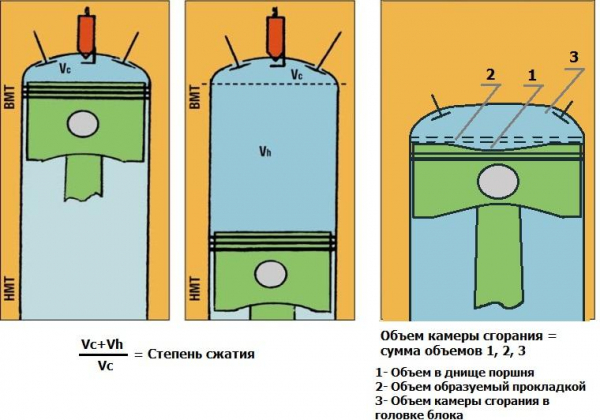

Вычислить степень сжатия ДВС можно, если выполнить расчет по формуле ξ = (Vр + Vс)/ Vс; где Vр – рабочий объем цилиндра, Vс – объем камеры сгорания. Из формулы видно, что степень сжатия можно сделать больше, уменьшив, объем камеры сгорания. Или увеличив, рабочий объем цилиндра, не изменяя камеры сгорания. Vр намного больше чем Vс. Поэтому можно считать, что ξ прямо пропорционален рабочему объему и находится в обратной зависимости от объема камеры сгорания.

Рабочий объем цилиндра можно посчитать, зная диаметр цилиндра – D и ход поршня – S. Формула для его вычисления выглядит так: Vр = (π*D2/4)* S.

Объем камеры сгорания из-за ее сложной формы обычно не вычисляют, а измеряют. Сделать это можно залив в нее жидкость. Определить объем, поместившийся в камеру жидкости, можно при помощи мерной посуды или весов. Для взвешивания удобно использовать воду, так как ее удельный вес 1г на см3. Значит, ее вес в граммах покажет и объем в куб. см.

Влияние коэффициента сжатия на характеристики мотора

Чем выше степень сжатия, тем больше компрессия ДВС и его мощность (при прочих равных условиях). Повышая степень сжатия, мы также способствуем увеличению КПД двигателя за счет снижения удельного расхода топлива. Степень сжатия ДВС, определяет октановое число используемого для работы мотора бензина. Так, низкооктановое топливо станет причиной детонации мотора с большим значением этого коэффициента. Чрезмерно высокое октановое число топлива не позволит силовому агрегату, компрессия которого невысока, развивать полную мощность.

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

7,0–7,5 октановое число 72–76.

7,5–8,5 октановое число 76–85.5,5–7 октановое число 66–72.10:1 октановое число 92.От 10,5 до 12,5 октановое число 95.От 12 до 14,5 октановое число 98.

Выравнивание плоскости сопряжения головки с блоком срезанием слоя металла приводит к уменьшению камеры сгорания мотора. От этого показатель сжатия увеличивается в среднем на 0,1 при уменьшении толщины головки на 0,25 мм. Имея в своем распоряжении эти данные, можно определить, не превысит ли он после ремонта головки блока допустимые пределы. И не следует ли принять меры для его снижения. Опыт показывает, что при удалении слоя менее 0,3 мм последствия можно не компенсировать.

Для чего бывает нужно изменить коэффициент сжатия

Необходимость изменения этого параметра ДВС возникает довольно редко. Можно перечислить всего несколько причин, побуждающих сделать такое.

Форсирование двигателя.

Желание приспособить мотор для работы на бензине с другим октановым числом. Было время, когда газовое оборудование для авто не встречалось в продаже. Не было и газа на заправках. Поэтому советские автовладельцы часто переделывали двигатели для работы на более дешевом низкооктановом бензине.Неудачный ремонт мотора, для ликвидации последствий которого требуется корректировка коэффициента сжатия. К примеру, фрезеровка головки блока после слишком сильной тепловой деформации. Когда выровнять сопрягаемую с блоком цилиндров поверхность удается ценой снятия слоя металла чрезмерно большой толщины. От этого значение коэффициента увеличивается столь сильно, что работа на бензине, для которого был рассчитан мотор, становится невозможной.

Как можно изменить показатель сжатия

Методы увеличения:

Расточка цилиндров и установка поршней большего размера.Уменьшение объема камер сгорания. Выполняется за счет удаления слоя металла со стороны плоскости сопряжения головки с блоком. Эту операцию из-за мягкости алюминия лучше делать на фрезерном или на строгальном станке. Шлифовальный станок использовать не следует, так как его камень будет постоянно забиваться пластичным металлом.

Способы снижения:

Снятие слоя металла с днища поршня (делается это обычно на токарном станке).Установка между головкой и блоком цилиндров дюралюминиевой проставки между двумя прокладками.

Взаимосвязь коэффициента сжатия и компрессии

Зная значение коэффициента сжатия, можно рассчитать какая компрессия должна быть в двигателе. Однако, обратная оценка не будет соответствовать действительности. Так как компрессия зависит еще и от изношенности деталей цилиндр-поршневой группы и газораспределительного механизма. Низкая компрессия двигателя часто говорит о значительном износе мотора и необходимости его ремонта, а не о малом коэффициенте сжатия.

Турбированные моторы

В цилиндры двигателя, имеющего турбонаддув, воздух нагнетается компрессором под давлением несколько больше атмосферного. Значит, для определения показателя сжатия такого мотора нужно значение, которое вы получите в результате расчета по формуле, умножить на коэффициент турбокомпрессора. Бензиновые двигатели с турбонаддувом работают на топливе с октановым числом выше, чем у бензина, который потребляют такие же моторы без турбин, именно потому, что их коэффициент ξ больше.
