Подключение стеклоподъемников своими руками: что нужно знать

Во многих современных автомобилях независимо от класса, марки и модели электростеклоподъемники являются решением  по умолчанию. При этом самым бюджетным вариантом является такой, когда стеклоподъемники установлены только спереди, то есть на двери водителя и переднего пассажира.

Что касается отечественного автопрома (например, ВАЗ 80-90-х годов), а также старых иномарок,  стеклоподъемники на таких машинах могут отсутствовать. Еще одним вариантом является нештатная установка стеклоподъемников.

В любом случае, как заводские решения, так и сторонние инсталляции могут выходить из строя. По этой причине многих автолюбителей интересует, как выполнятся установка электростеклоподъемников своими  руками в целях ремонта (при условии наличия стеклоподъемника)  или модернизации автомобиля (электростеклоподъемник изначально отсутствует). Далее мы рассмотрим, как установить и подключить стеклоподъемник в автомобиле.

Выбор стеклоподъемника

Перед тем  как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений.  При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.

Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа.  На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.

Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.

Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных  креплений.

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту,  после чего потребуется отключить клеммы АКБ. После старый  электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка.  Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника.  Затем можно установить новый механизм, после чего перейти к его подключению.

Обратите внимание, если для замены уже имеющегося стеклоподъемника используется точно такой же аналог, тогда проводка просто подключается аналогично тому, как подключение было реализовано ранее.

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

Также необходимо, чтобы заранее были подготовлены  кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся.  Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

• отвертку «крест» и плоскую;
• кусачки и пассатижи;
• набор ключей;
• нож и протяжки;
• изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт.  Данные особенности следует учитывать и заранее приобретать все необходимые детали.

• Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

Затем снимается направляющая (трапеция) штатного механизма. Для этого окручивается нижняя гайка и две гайки посередине. После таких манипуляций направляющая освобождается и нужно открутить три гайки крепления стеклоподъемника в области ручки.

Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

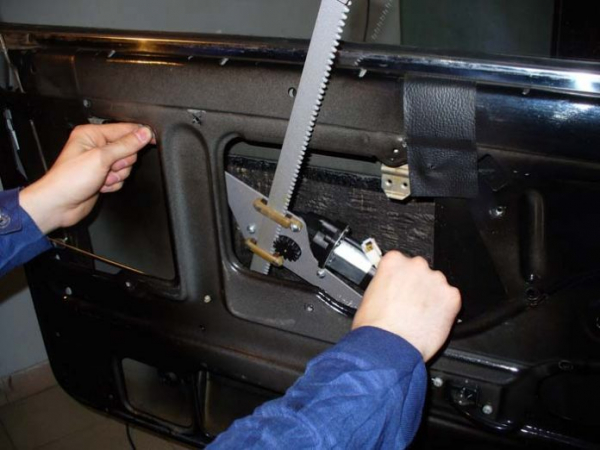

Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла.  Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

Теперь потребуется совместить крепления рычажной системы стеклоподъемника с креплением на стекле. Чтобы это сделать, потребуется подавать питание от АКБ на контакты моторчика стеклоподъемника.  Чтобы быстро перевести рычажную систему в удобное положение, достаточно подключить при помощи двойного провода механизм к АКБ.

Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте).  Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

Подключение стеклоподъемника

Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

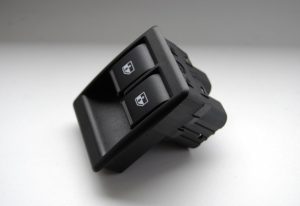

Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку  электростеклоподъемника ближе к сидению водителя,  чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

Главное, протянуть проводку из двери в стойку, а дальше из стойки под панель приборов.  Для протяжки в стойке имеются технологические отверстия. Проводка должна иметь сечение из расчета на мощность привода стеклоподъемника и нагрузки.

Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя.

Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

Само собой, это не правильно. По этой причине нужно отдельно проверять работу кнопок стеклоподъемников на всех дверях. Если все работает нормально, только после проверки можно врезать кнопки стеклоподъемника туда, куда планируется установка.

Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6. Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ.

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Рекомендуем также прочитать статью о том, как установить кнопку старт-стоп в автомобиле. Из этой статьи вы узнаете об особенностях выбора и установки кнопки запуска двигателя, а также что нужно учитывать при выборе и подключении кнопки «start-stop» двигателя автомобиля для реализации запуска двигателя с кнопки без ключа.

Затем нужно протянуть кабель через отверстие в двери и стойке.  При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д.

После подключения контактов к переключателю, для проверки следует подать питание  от АКБ,  включить габаритные огни.  Если все в  норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку,  короткую направляющую фиксируют  в нижнем отверстии.

Подведем итоги

Как видно, монтаж и подключение электростеклоподъемников, а также кнопки стеклоподъемников, решение установить является не самой простой процедурой, однако  вполне можно выполнить все работы своими руками в условиях обычного гаража.

Главное, правильно подобрать стеклоподъемник (при необходимости и доводчик стекол), а также заранее должна быть изучена схема стеклоподъемников, чтобы избежать ошибок при подключении.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в автомобиле. Из этой статьи вы узнаете о доступных способах подключения саба к магнитоле, а также на какие тонкости и нюансы следует обращать внимание.

Напоследок отметим, что на рынке существует большое количество различных механизмов стеклоподъемников, блоков, кнопок и т.д. На практике, рекомендуется покупать полные и готовые комплекты проверенных производителей, чем собирать стеклоподъемник из отдельных элементов.

Конечно, качественные комплектующие также встречаются в продаже отдельно. Однако такой вариант больше подходит для ремонта стеклоподъемников. Если же собирать весь комплект, может получиться  заметно дороже, чем  сразу приобрести готовое решение.
