Топливный насос низкого давления: устройство и принцип работы подкачивающего насоса
Подкачивающий насос дизельного двигателя представляет собой топливный насос низкого давления (ТННД). Главной задачей данного устройства становится функция подачи топлива к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.
Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.
Содержание статьи:
Подкачивающий насос дизельного двигателя для ТНВД
Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.
Что касается подготовительного режима, в этот момент поршень в насосе движется вверх, параллельно отмечается воздействие эксцентрика, который сжимает пружину. В результате топливо начинает двигаться в камерах, а также проходит между фильтрами. Рабочий режим ТННД представляет собой обратное движение поршня (поршень движется виз).
Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.
Устройство подкачивающего насоса и различные типы ТННД
Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:
- Приводной вал
- Ротор с лопастями
- Статор
- Диск распределения
- Приводную шестерню-регулятор
- Соединительные муфты
Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.
С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.
Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.
Разновидности топливных насосов низкого давления
Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.
При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.
- Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.
Рекомендуем также прочитать статью о том, как устроена и работает дизельная инжекторная форсунка. Из этой статьи вы узнаете о конструкции и принципах работы, а также особенностях устройства дизельных форсунок.
- Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

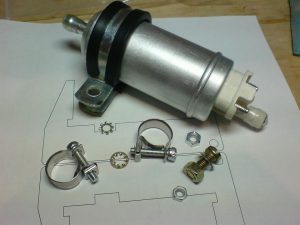

Естественно, слабый по производительности механический насос не способен справиться с такой задачей. Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.
Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.
Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.
Преимущества установки подкачивающего насоса на дизель

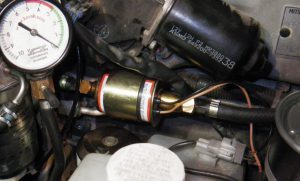

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.
Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

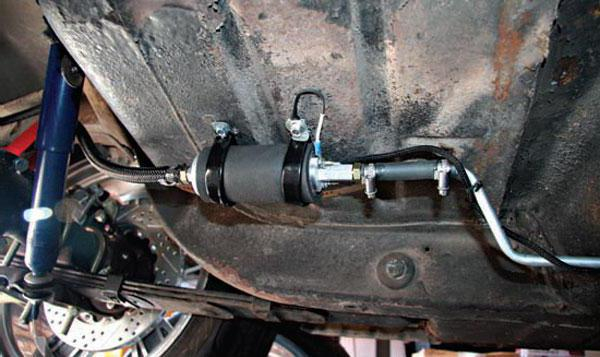

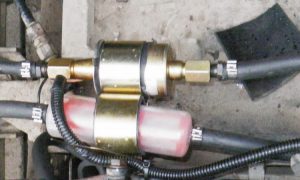

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.
Рекомендуем также прочитать статью о том, что такое ТНВД (топливный насос высокого давления). Из этой статьи вы узнаете о назначении, принципах действия, а также особенностях конструкции насосов данного типа.
Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.
