Универсальный рассухариватель своими руками
Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.
Содержание статьи:
Для чего нужно это приспособление
Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.
Виды рассухаривателей
Рассухариватели бывают двух видов:
- Для работы только на демонтированной головке.Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.
Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

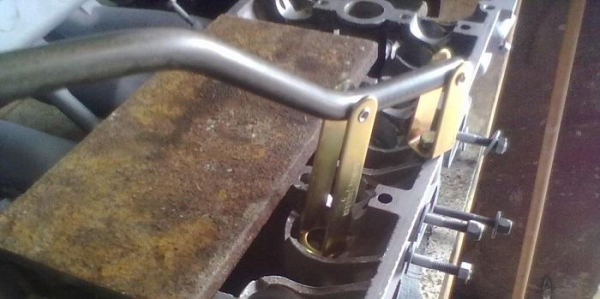

Универсальный рассухариватель
Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.
При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:
- Ножовка по металлу.Дрель со сверлами.Сварочный полуавтомат.
Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.
Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:
- Отрезок стальной трубы диаметром около 1,5 см – 40 см.
Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).Стальные полосы 1×5 см толщиной 3 мм – 2 шт.Стальные полосы 1×15 см толщиной 3 мм – 2 шт.2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.
Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.
После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.
Как пользоваться приспособлением

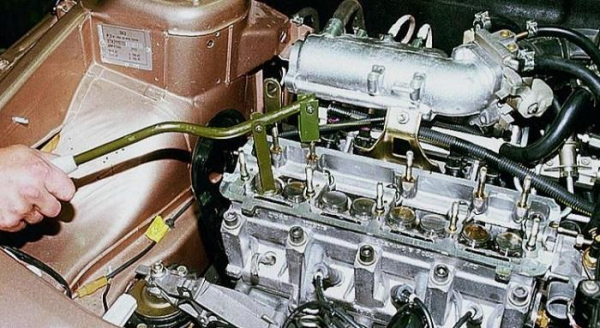

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.
