Утечка тока в автомобиле: проверка мультиметром

Любой автомобиль, как отечественный, так и иностранного производства, оснащен определенным набором штатного и нештатного электрооборудования. При этом в процессе эксплуатации достаточно часто можно столкнуться с такой проблемой, как разряженный аккумулятор.

Как правило, в этом случае  владельцы начинают сразу проверять именно АКБ и состояние батареи,  диагностируют реле регулятор, генератор и т.д.  Однако не все знают, что также источником проблем может быть не сама АКБ и системы для заряда, а утечка тока в автомобиле.

По этой причине важно знать, как проверить утечку тока на машине, чтобы точно определить, что именно утечка тока разряжает аккумуляторную батарею. Далее мы рассмотрим, почему возникает утечка тока в автомобиле, как проверить ток утечки прямо на месте, а также что делать, если АКБ разряжается без других видимых причин.

Почему АКБ разряжается без видимых причин

Начнем с того, что причин, по которым возникает утечка тока, достаточно много. На деле, проявляется  данная проблема в виде банального разряда аккумулятора. Фактически, после небольшого простоя автомобиля водитель обнаруживает, что АКБ разряжена.

В одних случаях стартер будет крутить двигатель, но слабо. В других можно столкнуться с тем, что стартер щелкает, но двигатель не крутит. Бывает и так, что аккумулятор разряжается полностью, то есть  отключается сигнализация, а машину даже не удается открыть при помощи центрального замка.

Вполне очевидно, что эксплуатация в данном случае сильно осложняется, так как можно попросту не завести двигатель или не открыть машину. Особенно это актуально в зимний период, когда АКБ и так находится в тяжелых условиях по причине низких температур.

Как многие ошибочно полагают, все дело в аккумуляторе и его заряде. Однако часто бывает так, что АКБ полностью заряжена и 100% работоспособна, генератор нормально заряжает батарею, однако все равно имеет место быстрый и глубокий разряд.

Естественно, проблему нужно решать, так как частые разряды аккумулятора могут стать причиной заметного уменьшения ресурса или полного выхода АКБ из строя.  Так или иначе, потребуется проверка бортовой системы автомобиля.

Ток утечки в автомобиле: что нужно знать

Если рассматривать ток утечки, нужно учитывать, что данное явление в большей или меньшей степени присутствует на многих авто. Это зависит как от конструктивных особенностей, так и от особенностей установки различного дополнительного оборудования.

Например, на многих моделях ВАЗ токи утечки большие изначально. Дело в том, что система питания на некоторых моделях отечественных автомобилей не до конца продумана, большое количество потребителей не отключаются после того, как водитель вынимает ключ из замка зажигания.

В результате потребители расходуют заряд, даже когда машина стоит закрытой. Конечно, в новых моделях (например, Лада Веста), такую проблему устранили, однако наличие дополнительных устройств и нештатного оборудования все равно может приводить к тому, что подобные решения «высаживают» аккумулятор. Основная причина — если установить те или иные устройства неправильно, высоки риски расхода заряда АКБ даже после отключения устройства. Давайте разбираться.

• Прежде всего, причины утечки тока могут быть связаны как со штатным, так и нештатным оборудованием. Другими словами, выйти из строя или работать со сбоями может: генератор, стартер, аудиосистема, штатная сигнализация и т.д. Часто проблемы возникают и с проводкой.

Как правило, проблемы со стартером (например, стартер с подклинивающим подшипником) выражаются не только в том, что стартер плохо крутит. В подобной ситуации данное устройство будет сильно разряжать АКБ при каждом запуске двигателя.

Если поездки короткие, то от генератора восстановить заряд попросту не удастся. Само собой, через несколько запусков двигателя с неисправным стартером аккумулятор будет разряжен.

Однако на практике такие проблемы чаще возникают на старых авто или машинах с большим пробегом, агрегаты и узлы которых достаточно сильно изношены.

• Что касается более «свежих» или полностью исправных авто, в этом случае обычно имеют место утечки тока по причине установки стороннего оборудования. Например, АКБ может сильно разряжать сигнализация или охранный комплекс, ЦЗ, магнитолы, усилители, сабвуферы, видеорегистраторы, GPS навигаторы, различные подогревы, подключенные зарядные устройства для всевозможных девайсов и т.п.

При этом важно понимать, что игнорировать проблему нельзя. Глубокий разряд АКБ выведет из строя даже новую батарею! Дело в том, что чаще всего используются кислотные аккумуляторы с электролитом из серной кислоты и дистиллированной воды. Так вот, серная кислота во время разряда в виде солей оседает на пластинах, соли превращаются в кристаллы и не растворяются.

Результат — падение емкости аккумулятора в несколько раз, понижение пускового тока и потеря работоспособности. Получается, нельзя допускать глубокого разряда АКБ, чего невозможно добиться при утечке тока.

Какая утечка тока является нормой

В автомобиле есть большое количество различных потребителей электроэнергии (сама проводка, реле, различные контроллеры и т.д.). Также «минус» АКБ прикручен к кузову (масса). Сам кузов имеет статическую энергию, что также приводит к утечке.

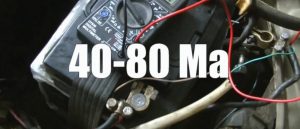

Так или иначе, но утечка тока будет даже на полностью исправно авто. Главное, чтобы она укладывалась в допустимые значения. Обратите внимание, показатели для разных машин будут отличаться (в зависимости от  размеров автомобиля, его оснащения и т.д.) Нормой можно считать малую утечку тока от 15 до 75 или даже 80 мА. Обычно, в среднем, утечка составляет около 40 миллиампер.

Если же ток утечки в несколько сотен миллиампер или даже в амперах, тогда необходимо проводить диагностику, так как в данном случае такой ток утечки явно говорит о проблемах.

Как проверить утечку тока своими руками и устранить проблему

Итак, если новый аккумулятор разрядился очень сильно, тогда высока вероятность сильной утечки тока. Теперь рассмотрим, как проверить ток утечки.

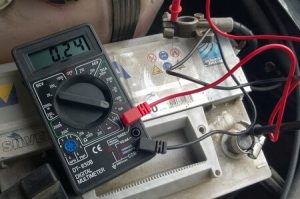

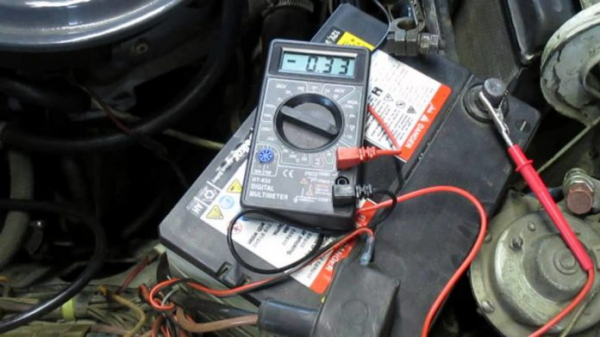

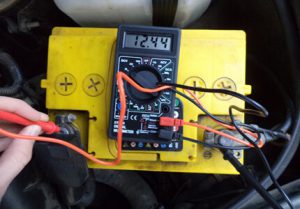

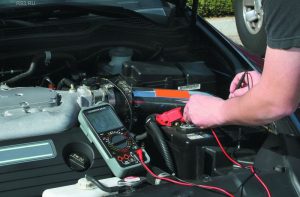

Для диагностики нужен тестер-мультиметр. Также потребуется иметь ключ (на 8 или на 10) для откручивания клеммы АКБ. Проверка утечки тока мультиметром выполняется следующим образом:

• сначала следует открутить минусовую клемму аккумулятора;
• далее клемму нужно снять, перевести тестер в режиме измерения тока (замерить амперы);
• теперь контакты мультиметра ставятся в разрыв между клеммой и контактом аккумулятора;

На приборе можно увидеть показания, которые позволят определить утечку. Если они укладываются в норму (до 80 миллиампер), тогда нет причин для беспокойства. Если же утечка сильная, нужно проверять бортовую сеть и оборудование.

Рекомендуем также прочитать статью о том, как проверить диодный мост генератора мультиметром. Из этой статьи вы узнаете об основных неисправностях диодного моста, а также как проверить диодный мост генератора тестером.

В рамках диагностики нужно знать, как найти утечку тока в автомобиле.  Зачастую, утечка может быть вызвана магнитолой или сигнализацией. Также «тянуть» ток могут и другие устройства.

Для определения нужно двигаться методом исключения, отключая поочередно устройства (отсоединяя их от цепи). Параллельно после отключения каждый раз замеряется ток утечки. Как только значение нормализуется, источник найден.

Однако бывает и так, что все устройства отключены, однако утечка тока все равно высокая. В этом случае может выйти из строя генератор, стартер, реле и т.д. Также бывает сложно самому отключить от цепи сигнализацию для точной проверки.

В этом случае лучше сразу посетить автоэлектрика. В противном случае есть риски вывести из строя АКБ, что потребует дополнительных расходов на замену аккумулятора.

Что в итоге

Как видно, утечка тока является достаточно распространенной проблемой и может быть вызвана разными причинами. Однако на практике чаще всего к утечкам приводит неправильное подключение нештатного оборудования «напрямую».Зачастую, при таком подключении то или иное устройство даже в отключенном состоянии может потреблять электричество, разряжая АКБ.

Рекомендуем также прочитать статью о том, как выполняется проверка стартера мультиметром. Из этой статьи вы узнаете, как проверить стартер мультиметром, какие показания указывают на неисправности стартера, а также что нужно отдельно учитывать при проверке стартера тестером своими руками.

По этой причине отметим, что любые подключения оборудования к бортовой сети автомобиля должны  выполняться правильно (например, через замок зажигания). Также лучше доверять подобные работы только опытным и квалифицированным специалистам.
