Замена и ремонт рулевых тяг

Рулевая тяга – это один из узлов рулевого управления автомобилем. Ее назначение состоит в передаче усилия от рейки или редуктора на рычаг поворотного кулака для изменения положения управляемого колеса относительно продольной оси автомобиля.

Устройство

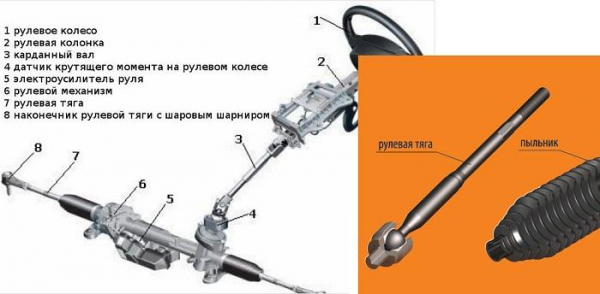

Рулевая тяга обычно состоит из металлической штанги и двух шаровых шарниров на ее концах. Каждый шарнир защищен от грязи резиновым пыльником. Некоторые рулевые тяги могут иметь возможность изменения длины. Это необходимо для регулировки «схождения» колес. Иногда встречаются конструкции, имеющие только один шаровой шарнир. Второй шарнир у них резинометаллический, не нуждающийся в защите пыльником.

Наиболее популярен в конструкции переднеприводных легковых авто реечный рулевой механизм. Его рулевые тяги с обеих сторон одинаковы и чаще всего состоят из штанги, а также двух шаровых сочленений. Внутренний шарнир крепится соосно штанге и находится под чехлом рейки, а наружный — перпендикулярно ее оси со своим пыльником. Рычаг поворотного кулака имеет конусное отверстие для крепления шарнира. Сопрягаемая с ним поверхность пальца тоже сделана в форме конуса. Поэтому разобрать соединение рычаг-палец без съемника довольно сложно.

Дефектовка

Некоторые признаки неисправности рулевых можно определить визуально. Их диагностика начинается с внешнего осмотра пыльников и штанги.

Пыльники не должны иметь разрывов и трещин, исподних не должна выступать смазка. Негерметичные чехлы нуждаются в замене, если износ шарнира не превысил допустимые пределы. Перед установкой нового пыльника удалите из шарнира грязь и положите немного Литола между шаром и вкладышем.Если на штанге есть следы деформации от удара, рулевая тяга подлежит замене.Когда определить неисправность внешним осмотром не удалось, нужно проконтролировать степень износа наконечников.

Чтобы проверить шарниры не снимая тяги, поставьте машину на смотровую яму или на эстакаду. Встаньте под передней частью автомобиля. Возьмитесь за тягу двумя руками ближе к наружному шарниру и покачайте ее вверх-вниз. Корпус наружного наконечника может иметь свободный ход вдоль оси пальца не больше 1,5 мм. Этот люфт обусловлен подвижностью конусного вкладыша из пластмассы вдоль оси пальца. Перпендикулярно осевой линии пальца его быть не должно. Проверять внутренний шарнир реечного рулевого нужно с помощником. Он должен часто поворачивать руль из стороны в сторону на 15–20 ◦. А вы тем временем на ощупь определяйте наличие зазоров. Если удастся почувствовать люфт пальцами, шарнир долго не протянет –  меняйте его.

Что нужно для ремонта

Замена рулевых потребует наличия у вас таких инструментов и приспособлений:

Домкрат.

Баллонный ключ.Съемник рулевых наконечников.Комплект накидных ключей.Пассатижи.Плоская тонкая отвертка.Рожковый ключ и рычаг к нему для откручивания шарнира от рейки. Рычаг в этом случае нужен из-за сильной затяжки крепления узла.Подставки под авто.Башмаки.

Не помешает также иметь в запасе пару гаек для крепления пальцев и несколько подходящих по размеру шплинтов. Обязательно купите нужное количество пластиковых хомутов соответствующий длины для крепления пыльника рулевой рейки. Такие хомуты можно применить в любом случае, пусть даже на вашем авто используются металлические.

Замена рулевой тяги, даже если был заменен один шарнир, требует обязательной корректировки углов установки управляемых колес (геометрии). Развал можно также выставить своими руками.

Замена рулевых тяг

В том случае, когда диагностика выявила признаки неисправности обоих шарниров тяги, вам нужна полная замена рулевой тяги. Когда симптомы неисправности имеет только один шарнир, можно ограничиться лишь его заменой.

Ослабьте крепление колеса. Со стороны, противоположной выбранной для ремонта, под заднее колесо подложите башмаки.Поднимете машину домкратом. Поставьте ее на подставку. Снимете колесо.При помощи отвертки и пассатижей выньте шплинт, фиксирующий гайку наружного рулевого наконечника.Отверните ее. Если шплинт заржавел и не вынимается, оставьте его и откручивайте гайку торцовым ключом. Она срежет его торчащие концы и снимется. Перед сборкой не забудьте высверлить остатки.Замерьте длину тяги.Выдавите палец из сошки съемником.Для снятия тяги в сборе снимите с половинки чехла рейки хомуты и сдвиньте ее на тягу. Отверните шарнир от рейки и снимете тягу.Для снятия короткого наконечника ослабьте контргайку.При сборке сделайте длину новой тяги как можно ближе к полученному при измерении значению. Это не избавит вас от необходимости ехать на геометрию, но улучшит управляемость вашей машины по дороге в автосервис.При сборке пользоваться съемником не нужно. Палец впрессовывается в сошку при подтягивании гайки его крепления.Если вы снимали тягу полностью, не забудьте надеть половинку пыльника на штангу длинного наконечника до крепления на нее наружного наконечника.Вся остальная сборка делается в порядке обратном разборке.

Гайки обязательно нужно шплинтовать. Иначе от вибрации они откручиваются, а затем от того же воздействия выпадают и пальцы из гнезд сошек.

Использовать большой рычаг можно только для ослабления резьбового крепления. Потому что при затягивании с использованием длинного рычага есть риск повредить резьбу.
