Замена сальника на коробке передач

Даже с учетом того, что в коробке передач, в отличие от двигателя, нет высоких нагрузок и нагрева, а также масло не подается под большим давлением (за исключением гидромеханических АКПП), коробка в ряде случаев все равно может давать течь. При этом утечка масла из коробки передач является серьезной неисправностью, так как понижение уровня трансмиссионного масла приведет к ускоренному износу и/или критическим поломкам коробки передач.

Как правило, с проблемой, когда течет масло коробки передач, сталкиваются как владельцы машин с МКПП, так и с «автоматом», вариатором или роботом. Если рассматривать механическую коробку, которая сильно распространена на территории СНГ, часто утечка масла КПП возникает по причине протекания сальников коробки передач. Далее мы рассмотрим, как поменять сальник на коробке самостоятельно.

Признаки течи через сальники коробки: на что обратить внимание

Основным признаком, который указывает на проблемы, принято считать пятна трансмиссионного масла после стоянки автомобиля в течение нескольких часов. При этом важно убедиться, что течет именно КПП, так как могут быть утечки моторного масла (например, масляный фильтр не закреплен должным образом).

Идем далее. Если точно установлено, что масло вытекает из коробки, нужно прекратить эксплуатацию автомобиля, заняться диагностикой и своевременным решением проблемы. В случае игнорирования неисправности уровень масла снизится, что приведет к износу КПП и поломкам трансмиссии.

Также течь может усилиться в любой момент, в результате чего поломка коробки может возникнуть неожиданно. При этом одной заменой сальников в этом случае проблему зачастую решить не удается. Другими словами, сама коробка потребует снятия, дефектовки и комплексного ремонта. Естественно, затраты на такой ремонт окажутся высокими по сравнению с расходами на замену только сальников.

Еще добавим, чтобы избежать подобных проблем независимо от состояния КПП, следует периодически производить контроль уровня масла в коробке передач, а также оценивать его состояние и выполнять замену масла в коробке при такой необходимости.

Параллельно нужно обращать внимание на появление хруста, скрежета, шума при работе коробки. Если появились шумы и другие признаки, передачи включаются с трудом или вообще не включаются, тогда нужна диагностика коробки передач.

Замена сальников КПП: как выполняется

Итак, в качестве примера возьмем коробку передач ВАЗ 2109. Часто утеки трансмиссионного масла на данной КПП, а также и на агрегатах других отечественных и зарубежных производителей возникают по причине того, что из строя выходит сальник штока КПП, сальники ШРУС,  а также сальники первичного вала. Последний случай рассматривать в рамках данной статьи не будем, так как снятие КПП без опыта и инструментов может оказаться  достаточно сложной задачей.

Для устранения проблем и восстановления герметичности агрегата нужно знать, как снять сальник с коробки передач в случае его износа, после чего осуществляется замена на новый элемент.  При этом сразу следует учитывать, что если течет сальник первичного вала, коробку нужно снимать, тогда как сальники ШРУС или штока коробки можно заменить без снятия КПП.

• Давайте рассмотрим, как поменять сальник штока коробки передач. Для этого после проведения диагностики и определения, что в замене нуждается сальник штока КПП, нужно подготовить 2 шила (одно обычное и второе в виде крючка), два ключа (на «10» и на «13»), а также пластмассовую пробку, которую можно открутить с обычной бутылки.
• Также машину нужно загнать на яму или поднять на подъемнике. Если такой возможности нет, можно найти эстакаду или же пару запасных колес, уложив на них твердые деревянные доски. Затем передними колесами нужно заехать на возвышение,  подложив колеса с досками под авто. Единственное, в последнем случае придется лежать под автомобилем, что неудобно. Далее машину нужно фиксировать ручником, дополнительно установив противооткатные упоры под колеса для безопасности.

  Завершив все приготовления, выполняется замена сальника штока. Сначала нужно обнаружить пыльник из резины на верхней части штока. Если из-под  пыльника течет масло, это будет заметно и четко укажет на проблему с сальником штока. Нужно отогнуть широкую часть пыльника, чтобы добраться до карданчика под пыльником. Карданчик прикреплен к штоку. Ключом на «13» карданчик отсоединяется от селектора выбора передач, а также от штока.

• Откручивается гайка, чтобы ослабить крепления карданчика и рычага. Затем рычаг извлекается из карданчика (ручку КПП нужно перевести в положение включения первой или третьей передачи). Ключом на «10» следует разъединить шток и карданчик, отвести рычаг.
• Теперь карданчик  можно снять, после чего снимается и резиновый кожух. Под кожухом расположен сальник штока КПП, подлежащий замене.  Сальник стоит в особом углублении, то есть в месте, где шток вставлен в КПП.
• Чтобы заменить сальник, понадобиться шило. Также можно использовать обычный саморез. Шило или саморез нужно вкрутить в сальник, затем потянуть  и извлечь сальник (подобно пробке при извлечении из бутылки). Теперь можно перейти к установке нового сальника штока КПП.
• Перед монтажом следует очистить место его установки от грязи, масла и т.д. Далее нужно запрессовать новый элемент. Для запрессовки  подойдет пробка от пластиковой бутылки, о которой говорилось выше. Часть пробки вырезается изнутри, затем туда вставляется новый сальник штока. После деталь запрессовывается на место, пробка убирается. Затем производится обратная сборка.

  Обратите внимание, после того, как новый сальник установлен и все собрано, нужно также провести дополнительные регулировки. Дело в том, что в салоне автомобиля произойдет смещение настроек селектора КПП. Также сбиваются настройки и в результате снятия карданчика. Если не выполнить регулировки, это становится причиной проблем с переключением передач.

• Если просто, винт на «13» объединяет селектор выбора передач и сам карданчик. Причем он является не только фиксирующим, но и регулировочным. Важно отрегулировать его положение так, чтобы передачи включались мягко и плавно, а также было выставлено нормальное положение ручки коробки переключения.
• После всех регулировок нужно проверить уровень масла в КПП. При его снижении нужно долить масло в коробку передач. Для долива используется такое же масло, как и то, что залито ранее (позволяет избежать смешивания трансмиссионных масел и возможных нежелательных последствий).

Выставив уровень смазки, можно свершать короткую пробную поездку, в рамках которой оценивается качество работы КПП. По окончании следует еще раз проверить место установки сальника на предмет утечек.

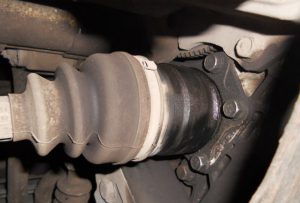

• Теперь перейдем к тому, как поменять сальник  ШРУС. Для замены сальника ШРУС сначала нужно слить масло из коробки передач. Далее от коробки нужно отсоединить приводы колес передней оси, сняв защитный колпак, а также «расконтрив» ступичную гайку. Далее ослабляются болты, которые крепят колеса,  отворачивается ступичная гайка. Гайка ступицы затянута сильно (для облегчения снятия часто используют отрезок трубы в роли рычага).

Также во время откручивания гаек ступицы автомобиль должен стоять на земле.  То же самое правило распространяется и на момент закручивания (протяжки болтов). Рекомендуемое усилие — 65-95 Нм. Далее машину нужно зафиксировать ручником, подставить противооткатные упоры. Затем переднюю часть нужно приподнять, снять с машины переднее колесо, выкрутить и снять гайку ступицы.

Рекомендуем также прочитать статью о том, как снять коробку передач «механика» и «автомат». Из этой статьи вы узнаете о порядке действий при необходимости снять МКПП или АКПП с автомобиля.

Теперь отверткой снимается упорная шайба, вытягивается шплинт, фиксирующий гайку. Далее нужно открутить гайку, которая удерживает  шаровой шарнир тяги рулевого управления. Теперь при помощи специального съемника потребуется выпрессовать палец шарового шарнира, который стоит в рычаге стойки. Далее, открутив 2 болта, снимается шарнир рычага с поворотного кулака.

Затем поворотный кулак отводится влево или вправо вместе со стойкой  для удобства. На данном этапе из ступицы можно извлечь хвостовик внешнего шарнира. На данном этапе монтировкой из КПП выдавливается хвостовик внутренней части ШРУС.

Если нужно снять оба привода, сняв первый привод, в КПП вставляется старый ШРУС или особая заглушка. После этого можно приступать к снятию второго элемента. Игнорирование данного правила приводит к тому, что можно сместить шестерни дифференциала коробки передач, в результате чего установить ШРУС на место уже не удастся.

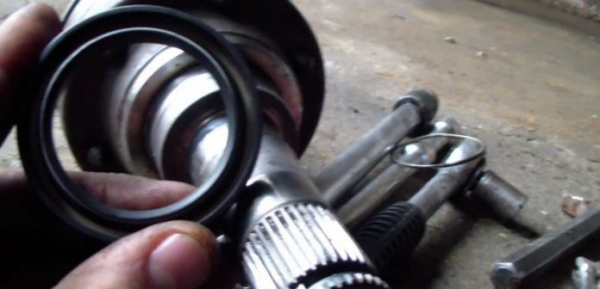

После того, как все работы были выполнены, можно приступать к снятию вала передних колес. Затем, при помощи плоской отвертки снимается сальник ШРУС.  После снятия можно приступать к запрессовке нового сальника. Чтобы запрессовать сальник, нужна оправка с подходящим диаметром.

Сальник необходимо посадить на место до упора. При установке важно следить за тем, чтобы рабочая кромка сальника находилась в направлении КПП. После установки сальника на место, обратно устанавливаются шарниры, осуществляется  дальнейшая сборка.

Что в итоге

Как видно, заменить сальники штока и сальник ШРУС вполне можно в условиях  обычного гаража. При этом главной сложностью является не то, как снять сальник с коробки передач, а как добраться до места его установки (особенно в случае замены сальника ШРУС). Также при сборке важно правильно запрессовывать новые сальники в посадочное место.

Рекомендуем также прочитать статью о том, как выполняется замена диска сцепления коробки передач. Из этой статьи вы узнаете, как поменять сцепление, а также какой стороной ставить диск сцепления при замене.

Напоследок отметим, что своевременная и комплексная замена сальников коробки передач позволяет добиться полной герметичности КПП. Такой подход означает отсутствие течей масла из коробки, что наряду со своевременной заменой масла в коробке передач напрямую влияет как на срок службы, так и на качество работы данного агрегата во время эксплуатации автомобиля.
