Датчик положения коленвала от «А» до «Я»

Датчик положения коленвала ― единственный датчик электрооборудования автомобиля, при неисправности которого невозможен пуск двигателя. По его импульсу определяется время впрыска топлива во впускной коллектор и момент искрообразования у бензиновых двигателей. У четырехцилиндровых двигателей его импульс совпадает с моментом когда поршни первого и четвертого цилиндров проходят верхнюю мертвою точку поэтому его часто называют датчиком ВМТ.

Виды ДПКВ

По принципу действия эти устройства разделяются на следующие типы:

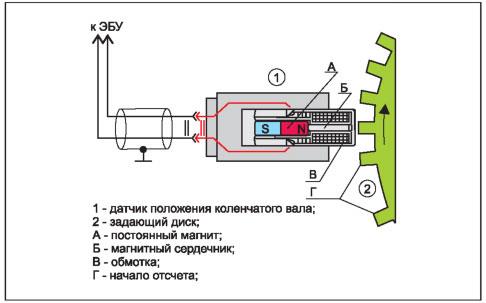

Индуктивный (магнитный) датчик положения коленчатого вала. Для его работы не требуется питание. Устройства такого типа состоят из сердечника и намотанной на него катушки из тонкой эмалированной медной проволоки. Такой датчик положения коленвала устанавливается вблизи шкива привода генератора, на котором сделаны выступы подобные зубцам с плоской вершиной, так чтобы при прохождении зубца вблизи сердечника в катушке индуцировался импульс электрического напряжения. Для повышения помехоустойчивости зубцы делаются с равными промежутками по всему периметру шкива, а на участке соответствующему ВМТ первого и четвертого цилиндров в последовательности выступов отсутствуют два зубца. Таким образом, датчик коленвала выдает последовательность импульсов, а сигналом ВМТ является отсутствие двух импульсов последовательности.

Датчик положения коленчатого вала на основе эффекта Холла. Состоит из полупроводникового чувствительного элемента и интегрального усилителя. Требует для своей работы питания. Эффектом Холла называют возникновение поперечного напряжения в проводнике с электрическим током, помещенным в магнитное поле.

Симптоматика неисправности

Наиболее часто встречающиеся признаки неисправности ДПКВ:

Двигатель не запускается.Выстрелы в глушитель и воздушный фильтр, при попытке пуска мотора.Неустойчивость работы двигателя.Мотор «не тянет».Детонация под нагрузкой.

Появление этих событий не говорит о непременной неисправности датчик коленвала, а лишь должно стать поводом для его проверки.

Местонахождение

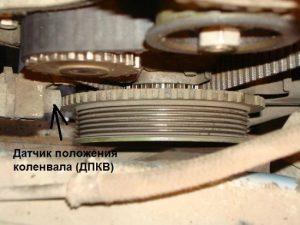

Если признаки неисправности налицо, то для того чтобы приступить к проверке ДПКВ, необходимо знать где находится датчик коленвала. Чаще всего он расположен на лобовине двигателя рядом со шкивом привода генератора или на кожухе сцепления напротив маховика. Во втором случае в маховик запрессован штифт при прохождении которого вблизи прибора датчик положения коленчатого вала формирует импульс ВМТ.

Проверка

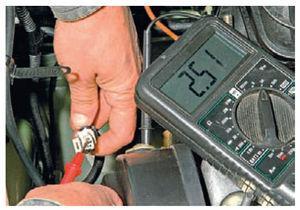

Диагностика неисправности индуктивного датчика, расположенного на лобовине начинается с внешнего осмотра шкива. Например, на автомобилях семейство ВАЗ шкив изготавливается из двух частей ― внутреннего диска и наружного кольца с дорожкой для поликлинового ремня привода и синхрозубцами. Между ними находится демпфирующий слой резины, который и скрепляет их между собой. Часто встречается случай разрушения резиновой прослойки, при этом наружное кольцо остается надетым на внутренней диск, но не вращается вместе с ним, а прибор из-за такой неисправности шкива не выдает синхросигнал ВМТ. Двигатель в этом случае, конечно же, не запускается. Нельзя также исключать возможность ослабления крепежа шкива. Признаки этой неисправности будут идентичны предыдущей. Убедитесь также в надежности крепления самого датчика. Теперь отверните ДПКВ и внимательно осмотрите его. Его сердечник не должен иметь следов соприкосновения со шкивом, а корпус трещин и сколов. Если следы механической поломки не обнаружены, проверьте целостность его обмотки омметром, так как чаще всего он выходит из строя из-за обрыва в обмотке или разъеме. Сопротивление его обмотки обычно бывает около 600 Ω. При значительно меньшем показателе предполагается межвитковое замыкание, событие это маловероятно, но возможно.

Как проверить датчик коленвала действующий на основе эффекта Холла. Это можно сделать не снимая его со своего места. Перед проверкой убедитесь в том что на него поступает питание и нет обрыва провода «массы». Подключите вольтметр с пределом измерения около 15 В к выходу прибора и к «массе» автомобиля, соблюдая полярность. Включите зажигание, и вращайте коленвал двигателя вручную ключом храповика. Показания вольтметра должны изменяться от 0,4 до 8 В (в идеале от 0 до 12 В).

Замена датчика

Процесс замены этого узла несложен. Единственное на что нужно обратить – установка необходимого для нормальной работы узла зазор между ним и зубцами синхронизации. Обычно его величина бывает от 0,5 до 1,5 мм, но вернее будет уточнить этот параметр для вашего ДВС. Для измерения зазора между датчиком и шкивом понадобится набор плоских щупов. В этом случая он измеряется достаточно просто ― нужно найти щуп, перемещающийся в зазоре с легким защемлением и посмотреть маркировку, нанесенную на него.

Если же датчик устанавливается в кожухе сцепления для выставления зазора будет необходим штангенциркуль. В этом случае зазор определяется несколько сложнее. Проверните маховик так чтобы в отверстие для установки датчика был виден штифт, формирующий импульс в датчике. Штангенциркулем измерьте расстояние до него от плоскости крепления датчика обозначим его как Х. На датчике измерьте расстояние от торца сердечника до крепежного кронштейна обозначим его У. Зазор, который получится при установке датчика без регулировочных шайб, обозначим его Z, будет равен Х-У. Если он меньше необходимого, то под кронштейн датчика нужно подложить шайбы толщина которых рассчитывается как Zтреб — Z где Zтреб ― требующийся зазор, если же немного больше, что маловероятно и все же, то необходимо сточить низ кронштейна на толщину равную Z — Zтреб.
