Датчик положения распредвала

Каждый автомобиль имеет свое «сердце» — мотор, а также и другие немаловажные «органы», без которых его работа просто невозможна. Одним из таких составляющих «организма» автомобиля является ДПРВ (датчик положения распредвала).

Роль под капотом

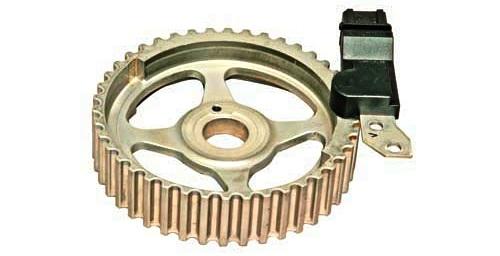

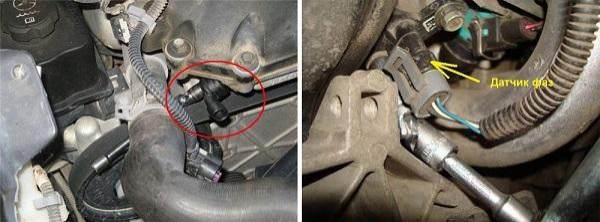

Датчик положения распределительного вала или, как его еще называют, датчик фаз – это элемент, играющий большую роль в системе управления работой двигателя внутреннего сгорания. Для правильной работы систем впрыска и зажигания топлива ЭБУ использует информацию, поступающую на блок управления двигателем с ДПРВ.

Корректная работа двигателя автомобиля невозможна без помогающих ему в этом устройств. Датчик положения распредвала – это один из основных устройств. Его главной задачей является обозначение положения распределительного вала. Иными словами, контроль фаз газораспределительного механизма.

От исправности работы контроллера зависят точность момента подачи топлива в соответствующий цилиндр и зажигания топливно-воздушной смеси.

ДПРВ – принцип работы

Эдвин Холл – американский физик, на эффекте которого и базируется принцип работы данного контроллера. Второе имя подобных устройств – датчики Холла.

Что же фиксирует сам датчик распредвала? Система контроля состоит из двух основных элементов: магнитное поле, расположенное в корпусе и репера, расположенного на валу распределителя зажигания. Момент изменения магнитного поля происходит, когда металлический зуб проходит вблизи датчика. Сигнал о замыкании магнитного поля передается «мозговому» центру управления ДВС, позволяя рассчитать идеальный момент впрыскивания и поджигания топливно-воздушной смеси.

В случае с дизельными ДВС, система призвана сообщать момент достижения поршнями ВМТ.

Диагностика

К признакам неисправности относятся следующие симптомы:

увеличенный расход топлива;проблемы с запуском;нестабильная работа мотора.

Диагностику и определение того, что нужна замена датчика распредвала, можно осуществить своими руками. Лампа диагностики автомобиля – это первый и самый простой способ узнать, что с Вашим автомобилем что-то не так. В случае загорания иконки «Check engine» на приборной панели, необходимо произвести компьютерную диагностику. Считать коды ошибок можно в специальная инструкции по эксплуатации, которая прилагается к каждому автомобилю.

Датчик положения распределительного вала – как проверять?

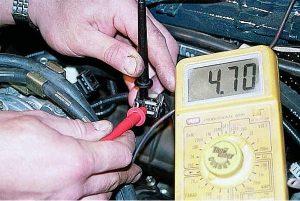

Каждый водитель должен знать, как проверить датчик распредвала. В случае обнаружения проблем в работе двигателя, при проведении диагностики нужно проверить в первую очередь сам ДПРВ. Осуществить подобную диагностику лучше всего тестером (мультиметром). Проверка проходит поэтапно:

для начала нужно убедиться в том, что в электрической цепи имеется напряжение. Сделать это можно следующим образом: при включенном зажигании проверяем напряжение на проводках, подходящих к разъему. В случае не обнаружения нужно обратить внимание в первую очередь на проводки, вся проблема может быть именно в них.проверяем заземление (наличие отрицательного заряда) с корпусом ДВС;далее подключаем провода вольтметра к сигнальному проводу разъема и корпусом для получения «-». При проворачивании стартером изменения в напряжении будут происходить с заметным изменением на вольтметре в пределах 0-5 В. В случае отсутствия изменений показаний, нужно заменить датчик распредвала.

Как поменять ДПРВ?

Очень часто владельцы автомобилей при выявлении поломки датчика распредвала сомневаются в своих возможностях и доверяют ТС работникам автосервиса. Но ведь замена датчика распредвала – миссия выполнимая, даже для новичков.

Накидные ключи и хорошая отвертка – это все необходимые инструменты для замены. Прежде чем начать процедуру замены, нужно убрать защитный кожух ГРМ. Помните, что при выполнении «операции» по замене ДПРВ нужно быть предельно аккуратным. Если какая-то деталь свалится внутрь «организма» автомобиля, дополнительной работы не избежать.
