Датчики давления масла в двигателе: виды, особенности и способы проверки
Как известно, система смазки двигателя выполняет важнейшие функции, исключая сухое трение и обеспечивая охлаждение в местах контакта сопряженных деталей. Также моторное масло смывает продукты механического износа и всевозможные отложения с поверхностей. Как правило, основным показателем исправной системы смазки является герметичность и способность поддерживать необходимое давление масла в двигателе.
Именно по этой причине на большинстве авто есть указатель давления масла на панели приборов. В случае неполадок на указатель в салоне посылает сигнал аварийный датчик давления масла. Далее мы рассмотрим, где стоит датчик давления масла, какие датчики бывают, а также как проверить датчик давления масла в двигателе.
Содержание статьи:
Масляный датчик: как устроен и работает
Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы. Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление масла тоже должно быть в пределах нормы.
Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.
В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.
При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы. Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

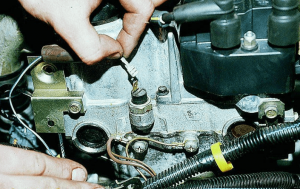

- Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.
Идем далее. Что касается видов датчиков, можно выделить:
- электронный датчик давления масла;
- механический датчик давления масла;
Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.
Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.
Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

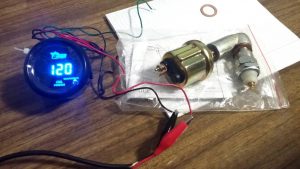

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.
Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.
- Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.
Конструктивно электронный датчик масла включает в себя:
- корпус;
- мембрану;
- контакты;
- толкатель.
Указанный датчик подключен к электрической цепи, куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.
После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.
- Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.
Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.
При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.
Датчик масла: проверка своими руками
Чтобы проверить датчик давления масла, нужно определиться с тем, какой именно тип устройства стоит на машине. Если решение электронное, тогда следует знать, как проверить электронный датчик давления масла. Для проверки нужен насос с манометром, резиновый шланг и тестер — мультиметр.

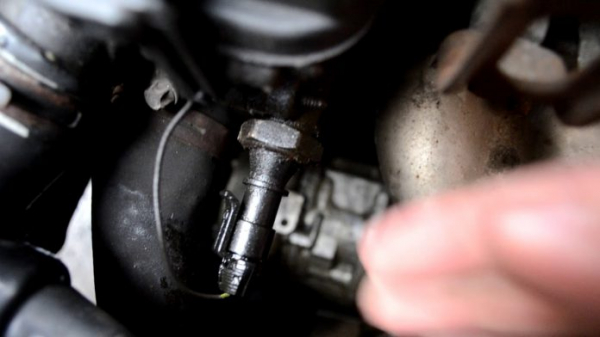

Чтобы провести диагностику, датчик масляный снимается с автомобиля, после чего мультиметром проверяется его цепь на предмет обрыва. Далее к датчику подключается насос, а также мультиметр.
Оптимально использовать насос с манометром, чтобы не превысить максимальное давление, так как в этом случае повышаются риски выхода датчика из строя. Соединив все элементы, насосом нужно создать небольшое давление, чтобы мембрана прогнулась и сдвинула толкатель. На мультиметре стрелка должна показать бесконечность. После нужно насосом подать давление, которое приближено к максимуму для конкретного датчика.
Также нужно рассмотреть, как проверить механический датчик давления масла. Сразу отметим, принцип проверки не отличается от диагностики электронного аналога. Единственное, нужно снять как сам датчик, так и стрелочный индикатор.
Рекомендуем также прочитать статью о том, что делать, если горит лампа давления масла на холостом ходу. Из этой статьи вы узнаете о причинах, по которым лампочка масла моргает или горит в режиме холостого хода и на низких оборотах, а также как можно решить данную проблему.
Далее насос подключается через резиновый шланг к датчику масла, соединение необходимо реализовать максимально герметично. Далее остается только подавать разное давление, проверяя показания по манометру на насосе.
В процессе проверки при подаче того или иного давления значения фиксируются, после чего нужно сверять их с показателями сопротивления. После того, как несколько показаний будут отмечены, их сравнивают с таблицей оптимальных значений.
При этом такая таблица для разных авто будет отличаться. По этой причине следует заранее изучить техническую документацию к авто, задать вопрос специалистам или изучить профильные форумы.
Результатом рассмотренных выше действий становится возможность оценить как общую работоспособность датчика давления масла, так и определить точность его показаний и т.д. Кстати, даже если датчик рабочий, однако его показания отличаются от нормы, это является основанием для полной замены устройства.
Подведем итоги
С учетом приведенной выше информации становится понятно, что на многих автомобилях аварийный датчик давления масла срабатывает только тогда, когда давление сильно упало, причем до критически низкой отметки.
Что касается механического аналога, данный вариант позволяет гибко контролировать давление во время работы ДВС. По этой причине в ряде случаев владельцы устанавливают датчик давления масла механический вместо электронного устройства.
Рекомендуем также почитать статью о том, почему нет давления масла в двигателе. Из этой статьи вы узнаете, по каким причинам падает давление масла в системе смазки, а также на какие моменты следует обратить внимание при диагностике данной неисправности.
Так или иначе, важно следить не только за уровнем масла в двигателе, но и за давлением. Другими словами, даже если масло залито в достаточном количестве, низкое давление все равно приведет к серьезным поломкам и быстрому износу силовой установки.
Чтобы этого не произошло, нужно использовать только рекомендуемые для двигателя моторные масла, поддерживать масляную систему в чистоте, а также периодически проверять состояние системы смазки двигателя, куда входит и проверка датчиков, производительности масляного насоса и т.д.
Именно такой подход позволяет своевременно выявить проблемы на начальной стадии, а также избежать серьезных поломок ДВС, требующих сложного и дорогого ремонта в рамках их устранения.
