Ремонтируем турбину своими руками

Если турбокомпрессор двигателя вашего автомобиля стал очень шумно работать или расходовать масло, не торопитесь с его заменой –  сначала попробуйте сделать ремонт турбины своими руками.

Дефекты турбонаддува и причины их появления

Неисправности турбин дизеля и бензинового двигателя ничем не отличаются друг от друга. Ниже приведем некоторые из них:

Износ опорных шеек вала и подшипников скольжения.

Причины: низкое давление, плохое качество или сильное загрязнение масла. Признак этой неисправности – шумная работа турбины на любых оборотах.Механическое повреждение крыльчаток. Происходит при большой неравномерной выработке в сопряжении вала с подшипниками, приводящей к биению крыльчаток о корпус. Или при попадании на лопасти рабочих колес посторонних предметов.Закупоривание смазочных каналов подшипников сгоревшим маслом. Это возможно при глушении дизеля сразу после остановки машины. Так как если, остановив автомобиль, не дать мотору поработать несколько минут на холостых оборотах, перегрев корпуса подшипников неминуем. А в случае когда турбина имеет жидкостное охлаждение – при уменьшении теплопроводности каналов этой системы за счет отложения на их поверхности накипи или герметика из антифриза.

Попадание масла из турбокомпрессора во впускной коллектор двигателя. Причина — увеличенные зазоры между поверхностями шеек вала и подшипниками, совместно с засорившимся сливным маслопроводом. Это дает знать о себе появлением синего дыма на высоких оборотах двигателя. При снижении частоты вращения коленвала выхлоп становится почти бесцветным.Неисправность актуатора. Чаще всего это заклинивание перепускного клапана в одном из крайних положений. Признаком является недостаточный наддув компрессора или превышение допустимых оборотов крыльчаток.Неплотности стыка улитки компрессора со впускным коллектором. Причиной может быть нарушение геометрии корпуса турбокомпрессора или приход в негодность прокладки. Эта неисправность обнаруживает себя свистом выходящего через дефект сжатого воздуха.

Демонтаж турбокомпрессора

Остудите мотор и слейте антифриз.Отключите от корпуса узла масляные магистрали, и патрубки охлаждения.Отверните крепеж фланцев улиток. Чтобы не повредить грани болтов или гаек, используйте для этого только накидные и торцевые ключи.Отсоединение фланца улитки компрессора от впускного коллектора, как правило, не составляет труда. Фланец улитки турбины обычно крепко пригорает к выхлопной системе. Для разъединения этого стыка следует использовать WD-40, а если это не помогает, то и деревянную киянку.

Что такое картридж турбины

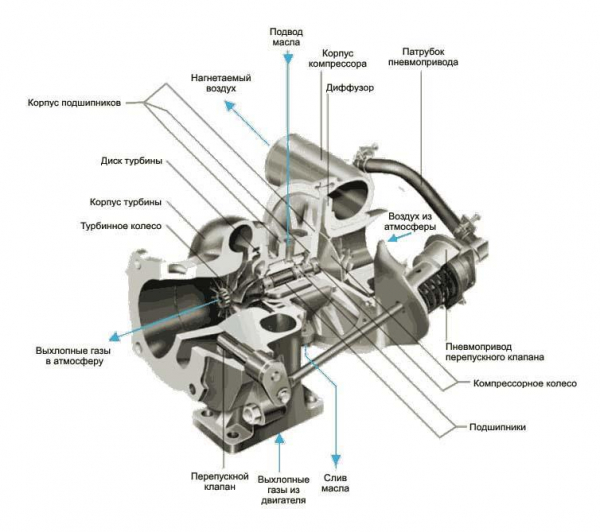

Картриджем турбокомпрессора двигателя называют узел, состоящий из корпуса подшипников, вкладышей и установленного в них вала с крыльчатками. Поступающий в продажу, он не требует балансировки вала с крыльчатками или других подготовительных операций и после удаления консервирующий смазки полностью готов к установке.

Ремонт турбокомпрессора

Для устранения дефекта актуатора полная разборка турбонагнетателя двигателя обычно не требуется. Если же неисправность сложнее – заклинивания клапана актуатора, то ее устранение потребует полной разборки агрегата. Чтобы отремонтировать турбокомпрессор самому сделайте следующее:

Вымойте корпус и осмотрите узел для определения неисправности.Рисками пометьте положение улитки турбины относительно улитки компрессора.Снимите с корпуса подшипников обе улитки.Разберите «картридж». Для этого отверните крепления крыльчаток и снимете их. Учтите, что резьба для фиксации на торцах вала всегда левая. Посадка ступиц крыльчаток на вал – конусная. Поэтому для снятия часто приходится использовать универсальный съемник.Незначительное нарушение геометрии лопастей поправьте подгибанием. После этого, так же как и после замены рабочих колес, вал с крыльчатками необходимо балансировать.При нарушении геометрии опорных шеек вала прошлифуйте их на круглошлифовальном станке, если износ не превысил предельно допустимые значения. В случае превышения предельно допустимого износа – замените вал.Поменяйте вкладыши в корпусе подшипников. Проследите за тем, чтобы отверстия для подачи масла в корпусе и вкладышах совпали.Внутреннюю поверхность вкладышей обработайте разверткой. Ее размер должен быть больше, чем диаметр опорных шеек вала на 0,04 мм.Продуйте и промойте полость корпуса подшипников.Смажьте опорные шейки маслом и соберите картридж.Прикрепите улитки.Если при установке турбонаддува обнаружится, что старые прокладки пришли в негодность, вы можете изготовить их самостоятельно. Для уплотнения соединения, через которое проходят выхлопные газы, нужно использовать металлоасбест. Для остальных подойдет паронит или прессшпан прокладки. Последние при установке нужно слегка смазать обычным силиконовым герметиком.

Чтобы восстановить картридж турбины, требуется доступ к оборудованию и инструментам, отсутствующим в обычном гараже. Если у вас его нет, вам придется оплачивать услуги специалистов, которые выполнят необходимые операции. Поэтому выгоднее всего отремонтировать турбокомпрессор двигателя самому. Если вы хотите гарантированно хороший результат, лучше всего поменять картридж на новый.

Ремонт защиты от перегрузок

Для проверки исправности актуатора запустите мотор и снимите с патрубка шланг, подводящий давление к диафрагме актуатора. Если клапан актуатора не поменял свое положение, то неисправность налицо. Ремонт механического актуатора чаще всего заключается в замене диафрагмы управления устройством или иное устранение негерметичности управляющего пневмопривода. Если же заклинивание клапана актуатора дизеля вызвано отложениями грязи, то чтобы отремонтировать его, достаточно чистки.

Поиск неисправности электромеханического актуатора турбонаддува двигателя может потребовать проверки электрической части устройства. Чаще всего здесь встречаются такие дефекты, как окислившиеся контакты соединений и обрыв в проводах рядом с местом обжима клемм.
