Двигатель без клапанных пружин: особенности мотора с магнитными клапанами
Как известно, сегодня поршневой двигатель внутреннего сгорания практически достиг предела своего совершенства, то есть значительно улучшить или доработать различные версии силового агрегата данного типа не представляется возможным.
Конечно, в информационном пространстве встречается информация об уникальных двигателях с максимально увеличенной степенью сжатия (двигатель Ибадуллаева), двигателях без коленвала (например, двигатель Баландина) и т.д., однако такие моторы представляют собой единичные опытные экземпляры-прототипы.
При этом детальная конструкция держится в секрете и не доступна широким массам, нет никаких предпосылок для начала серийного производства подобных ДВС, ставится под сомнение реальная работоспособность таких силовых установок и т.д.
Если же говорить об инновациях, которые пошли в серию, сегодня особый интерес представляют разве что бензиновые и дизельные двигатели Mazda SkyActiv. Однако на этом эволюция ДВС все равно не прекратилась. Далее мы рассмотрим, что такое двигатель, который имеет магнитные клапаны, а также какие преимущества в перспективе имеет данное решение.
Содержание статьи:
Доработка ГБЦ: магниты вместо пружин клапана
Итак, давно известно, что потери полезной энергии на трение и приведение в действие различных механизмов и узлов в ДВС довольно значительные. Не трудно догадаться, если такие потери снизить, это будет означать, что силовая установка станет мощнее и экономичнее.
Идем далее. Если от коленвала, поршней и шатунов в блоке цилиндров избавиться не так просто, то тюнинг ГБЦ представляет собой вполне посильную задачу. В двух словах, наиболее перспективным и одновременно простым решением является исключение клапанных пружин из конструкции ГРМ.
Такой подход в перспективе позволит увеличить КПД бензинового мотора на 10 или даже 12 процентов. Результат — бензиновый агрегат по топливной экономичности и ряду других показателей вплотную приблизится к дизельному.
Чтобы было понятнее, для начала необходимо рассмотреть принцип работы обычного механизма ГРМ с распредвалом и пружинами клапанов. В двух словах, механизм газораспределения работает так, что в результате вращения распределительного вала на клапан воздействует толкатель.
Это позволяет клапану открыться в строго заданный момент и оставаться открытым определенный промежуток времени. Также дополнительно имеется пружина, которая принудительно закрывает клапан сразу после того, как усилие от толкателя ослабевает.
Так вот, указанные пружины отнимают достаточно много энергии у распредвала. Фактически, двигателю нужно преодолевать усилие пружины, «продавливая» кулачком распредвала, чтобы открыть клапан. Силовой агрегат на продавливание только одной упругой пружины тратит около 30-100 кг. на сжатие, что очень много.
Если к этому добавить, что большинство современных ДВС имеют два распредвала и 16 клапанов, становится понятно, что большую часть энергии мотор расходует именно для поддержания работы ГРМ.

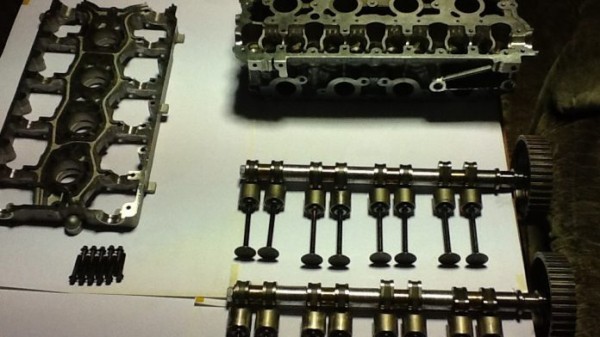

Так вот, недавно появилась информация о том, что был создан двигатель, который вместо клапанных пружин получил магниты. Разработка принадлежит отечественным новаторам. Если коротко, вместо привычного распредвала с кулачками был установлен доработанный.

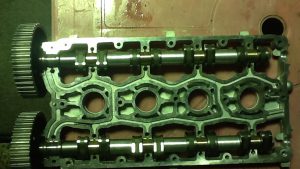

Такой вал получил особые магнитные эксцентрики. Эксцентрики притягивают клапан, обеспечивая постоянное зацепление. Получается, клапан «примагничен» к части вала, при этом в заданное время происходит открытие и закрытие клапана.
Получается, исключено давления клапанных пружин на распредвал, а также нет необходимости тратить энергию на преодоление усилия пружины для открытия клапана. В результате удается сэкономить много полезной энергии и увеличить КПД бензинового двигателя.
На практике, это позволяет достичь, в среднем, 30-40% экономии топлива на 100 км. пути, а также добиться прибавки мощности на 25-30%. Кстати, постройка такого двигателя была реализована на базе мотора ВАЗ Приора, а само изобретение создатели успешно запатентовали. Еще добавим, что в перспективе наличие магнитов на валу может позволить добиться еще более впечатляющих результатов.
Например, отдельные энтузиасты на профильных форумах обращают внимание на то, что если к мощным магнитам добавить еще и индукционные катушки, тогда вполне можно избавиться и от автомобильного генератора. Это значит, что двигателю не нужно будет крутить отдельный агрегат, то есть еще больше должен увеличиться показатель КПД двигателя.
Перспективы двигателя с магнитными клапанами
Вполне логично, что схема такого устройства ГРМ является достаточно перспективной. Однако для многих скептиков работоспособность данного решения является предметом для споров, надежность также вызывает определенные сомнения.
Начнем с того, что наибольшего внимания заслуживает сама реализация магнитного крепления, так как на высоких оборотах распредвала клапан может попросту потерять жесткую сцепку, что приведет к нарушениям работы ГРМ и даже может стать причиной непредвиденных поломок.
Единственный аргументом может служить само утверждение изобретателей, которые наглядно демонстрируют, что благодаря магнитам удается удерживать вес около 400 грамм. Этого вполне достаточно для нормальной работы механизма газораспределения с учетом любых оборотов и нагрузок.
Также скептики справедливо отмечают, что магниты являются мягкими, то есть они не способны выдерживать температурные и ударные нагрузки. При этом решение в этом случае также имеется. Достаточно поместить магнит в металлическую оболочку, которую можно изготовить из сверхпрочных сплавов. В результате магнит будет защищен от повреждений.
Напоследок отметим, что магнит вполне может прийти в негодность через какое-то время (фактически, магнитное поле станет менее сильным и сцепка ослабнет). Такую возможность исключать не стоит, однако для того, чтобы произошло «размагничивание», необходимо много времени (несколько лет).
Рекомендуем также прочитать статью о том, чем уникален недавно представленный оппозитный дизельный двигатель. Из этой статьи вы узнаете, какие особенности и характеристики имеет данный оппозитный дизельный мотор.
На практике привычный ГРМ также нуждается в обслуживании через определенный пробег (ослабевают пружины клапанов, изнашивается сам распредвал и т.д.). При этом в двигателе без клапанных пружин, который будет изначально экономичнее и мощнее, также можно сделать замену на новые магниты.
Что в итоге
Как видно, относительно простое и доступное решение внедрить магниты в устройство клапанного механизма позволяет заметно улучшить характеристики ДВС. При этом также стоит отметить достаточно низкую себестоимость подобной инновации.
Рекомендуем также прочитать статью о том, какой самый маленький дизельный двигатель. Из этой статьи вы узнаете о том, каково назначение такого двигателя, а также где используются подобные моторы.
С учетом того, что изобретение является запатентованным, вполне вероятно, что в ближайшем будущем такой разработкой заинтересуются представители отечественных и иностранных автоконцернов. В результате двигатель с магнитными клапанами без клапанных пружин имеет все шансы попасть в серийное производство.
