Особенности регулировки клапанов силового агрегата

Наверное, каждый владелец транспортного средства должен уметь самостоятельно отрегулировать клапана на силовом агрегате, ведь эта несложная процедура позволит хорошо сэкономить и обеспечить четкую работу ДВС. Правильно выполненная регулировка клапанов поможет самостоятельно настроить силовой агрегат так, что его работа будет сравнима с работой швейцарских часов.

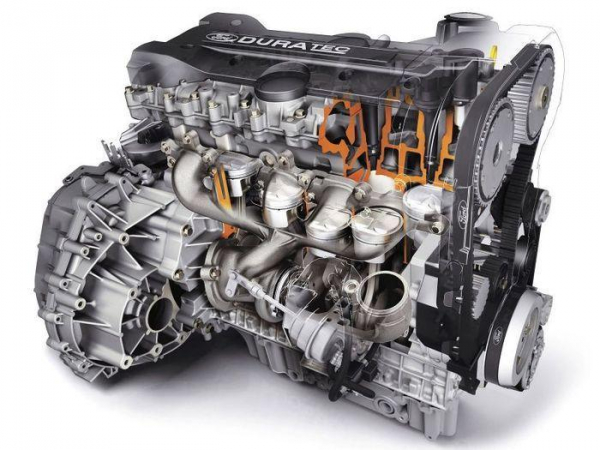

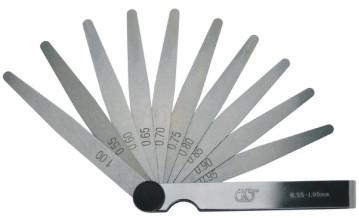

В каждом цилиндре мотора есть несколько клапанов (два или более), поэтому вследствие постоянного воздействия повышенного давления и температуры, зазоры между металлическими деталями клапанной системы подлежат периодической регулировке. Перед тем как будет проводиться регулировка зазоров клапанов, силовой агрегат стоит полностью охладить, после чего при помощи комплекта щупов нужно проверить зазоры клапанов. Проверку величины зазоров клапанного механизма необходимо проводить каждые 20-30 тыс. км пробега. Данные относительно величин зазоров можно узнать из технической книги авто либо специальных справочников.

Необходимо заметить, что зазоры для впускного и выпускного клапанов имеют различную величину.  Это необходимо учесть, чтобы регулировка клапанов прошла правильно.

Ручная подгонка клапанов ДВС

В процессе осуществляется настройка специальных регулировочных винтов коромысел. На некоторых моделях транспортных средств регулировку можно провести при помощи головки специального регулировочного болта. Использовать необходимо определенный ключ. Очень важно все выполнить грамотно. Процесс настройки рассмотрим на примере ВАЗ 2107.

Перед выполнением регулировки необходимо извлечь из цилиндров свечи зажигания (для этого нужен специальный ключ), далее снять воздухофильтр, крышку головки блока цилиндров и защиту ГРМ (количество элементов, демонтаж которых обязателен, зависит от конкретной модели авто). Перед нами открывается весь газораспределительный механизм. Дабы максимально эффективно выполнить регулировку  клапанов, необходимо оценить натяжку цепи ГРМ. В случае если она прослабла, цепь стоит подтянуть.

Процедура начинается с выставления первого поршня двигателя в начальное положение такта сжатия (ВМТ). Для этого необходимо найти на его корпусе длинную риску и метку на шкиве коленчатого вала, и совместить их (риска на шестерне распределительного механизма должна совпасть с меткой на корпусе ГРМ). Для регулировки потребуется комплект щупов и гаечные ключи на «13» и «17». Непосредственно, сам процесс:

В установленном положении силового агрегата осуществляется регулировка тепловых зазоров 6 и 8 клапанов.

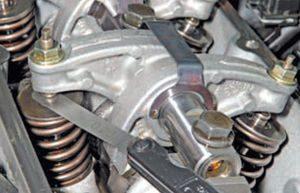

Проверяем зазор при помощи щупа, который помещаем между рокером клапана и кулачком. В идеале он должен входить с небольшим усилием, в таком случае регулировка клапану не нужна. Если же щуп проскальзывает, либо не входит – клапан нуждается в регулировке.Берем ключ на «17» и послабляем контргайку.Используя ключ на «13» выполняем регулировку клапанного механизма.Как только зазор отрегулирован, необходимо, используя ключ на «13», удерживать болт для регулировки, а ключом на «17» затянуть контргайку.После зажатия контргайки необходимо проверить щупом зазор и откорректировать его при необходимости.После того как будет проведена регулировка второго клапана, необходимо провернуть коленвал по часовой стрелке на 1800. При таком его положении регулируются зазоры на 4 и 7 клапанах.При следующем провороте коленвала на 3600 от стартовой позиции регулируются 1 и 3 клапана, а при повороте на 5700 – 2 и 5.Все работы производятся по аналогии с регулировкой 6 и 8 клапанов.

Запуск силового агрегата после проведения процедуры даст возможность оценить, насколько правильно она была проведена. При этом качество регулировки клапанов необходимо оценивать при разных режимах работы мотора.

Что необходимо знать для того, чтобы правильно измерить зазор

Настройка клапанного механизма осуществляется только после установки поршней цилиндров в положение ВМТ, при закрытом положении обоих клапанов (впускного и выпускного). При этом коромысла могут свободно перемещаться. Для регулировки необходимо, используя ключ, отпустить контргайку регулировочного винта, которая затягивается после выполнения процедуры настройки. Здесь стоит быть предельно внимательным, поскольку в результате неправильной затяжки величина зазора может измениться в большую или меньшую сторону. Поэтому очень важно правильно затянуть контргайку, после чего заново проверить величину зазора. Таким образом, необходимо проверить все цилиндры.

Коленчатый вал проворачивать исключительно по часовой стрелке, для большей точности его установки обязательно использовать специальный ключ либо ручку пусковой рукоятки.

Приспособление для регулировки зазоров клапанов

Более эффективный и действенный способ настройки клапанных механизмов силового агрегата является их регулировка при помощи приспособления, которое представляет собой специальную рейку с закрепленным на ней индикатором. Такая настройка получается гораздо точнее ручной, поскольку при использовании прибора им определяются и учитываются все дефекты на поверхности регулируемых деталей.

Для механической регулировки помимо демонтажа крышки ГБЦ, дополнительно придется снять привод акселератора, защитный щиток на распределителе зажигания, шланг отвода газов из картера, а для карбюраторных авто – «кастрюлю» карбюратора.

Используя специальный ключ, необходимо прокрутить коленвал до совмещения рисок на звездочке распредвала (об этом описано выше). Дабы облегчить этот процесс можно использовать яркий маркер, которым наносить пометки через каждые 90 градусов на звездочку распределительного вала. После чего рейку прибора устанавливаем на проверяемый клапан и фиксируем в неподвижном состоянии. Надеваем на нее индикатор и ставим ее лапку на край регулируемого клапана. Для корректного выполнения этой процедуры понадобится специальный захват, которым необходимо зажать кулачок и потянуть его наверх (подойдет и простой гаечный ключ). В результате, показания индикатора должны отклоняться на 52 деления. В случае, когда они несколько занижены или завышены, требуется регулировка клапана. А далее все предельно просто:

при помощи гаечного ключа на 17 попускается контргайка на регулировочном винте;осуществляется регулировка зазора ключом на 13, при этом все показания четко отражаются на шкале индикатора;выполняется проверка регулировки и затягивается контргайка;в завершении этапа вновь необходимо проверить правильность настройки механизма клапанов.

Как видно, такая регулировка намного точнее и проще. Но не стоит забывать и о том, что высококвалифицированный специалист выполнит ее на высоком уровне и при помощи стандартного набора щупов. В завершении стоит подчеркнуть, что на большинстве комплектов щупов представлена регулировочная схема, которая содержит данные об углах поворотов распределительного и коленчатого валов с указанием номеров цилиндров и клапанов.
