По ком стучат гидрокомпенсаторы

Очень часто в разговорах автовладельцев, посвященных эксплуатации и ремонту автомобилей, можно часто услышать фразу: «Стучат гидрокомпенсаторы на холодную» или «на горячую». И неудивительно, ведь с такой проблемой может столкнуться практически каждый – как обладатель иномарки, так и хозяин отечественного автомобиля.

Но прежде чем выяснять причины того, почему стучат гидрокомпенсаторы и как с этим бороться, необходимо рассмотреть, что вообще они собой представляют и зачем установлены в двигателе.

Зачем нужен гидрокомпенсатор

Как известно, в процессе работы двигатель нагревается, в результате чего происходит тепловое расширение деталей. Для компенсации этого расширения между деталями в двигателе предусматриваются тепловые зазоры. Особенно важными в этом смысле являются зазоры в клапанном механизме, ведь в случае неправильного их выставления нарушаются фазы газораспределения, что может привести к серьезным неисправностям. К примеру, прогорание клапана – при уменьшенном зазоре или стуки в двигателе (в случае, если зазор увеличен). Именно поэтому в клапанном механизме конструктивно предусмотрена возможность регулировки при помощи регулировочных болтов и шайб. Со временем по мере износа деталей этот зазор изменяется, что требует периодического снятия клапанной крышки и выполнения процедуры регулировки клапанных зазоров.

Наличие гидрокомпенсаторов в системе механизма газораспределения автомобиля полностью исключает необходимость делать регулировку, так как установка зазора происходит автоматически.

Описание конструкции

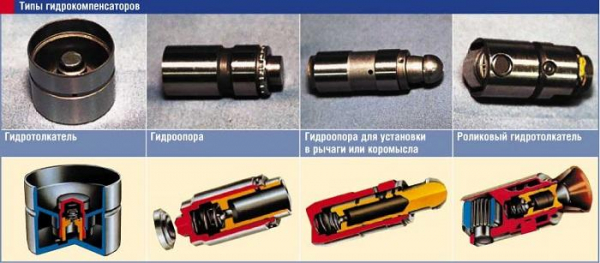

Гидрокомпенсаторы, подобно регулировочным шайбам, установлены в посадочных местах в головке блока цилиндров между стержнем клапана и кулачком распределительного вала.

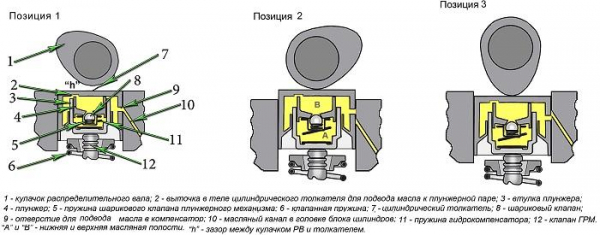

Внешне гидрокомпенсатор представляет собой поршень, на днище которого давит кулачок распредвала. Внутри поршня находится плунжер, через который передается усилие от кулачка к стержню клапана. Также внутри поршня находится шариковый клапан, открывающий доступ маслу в полость поршня. При заполнении внутреннего пространства поршня маслом, оно давит на плунжер, вызывая перемещение плунжера и поршня вверх до тех пор, пока система не упрется в кулачок распределительного вала, таким образом, выбирая зазор. В случае износа деталей газораспределительного механизма большее количество масла поступит внутрь гидрокомпенсатора и зазор все равно будет скомпенсирован.

При надавливании кулачка на поршень гидрокомпенсатора, часть масла выдавливается из внутренней полости, затем шариковый клапан закрывается, преграждая путь маслу. Поршень смещается вниз и образуется зазор.

Неисправности

Теперь рассмотрим, почему стучат гидрокомпенсаторы. Чем бы это ни было вызвано, стучит гидрокомпенсатор из-за того, что не выполняет свою основную задачу – своевременно не регулирует клапанный зазор.

Причины, по которым может возникать стук гидрокомпенсаторов, можно классифицировать по конструктивным признакам (неисправность механической конструкции узла – проблема с «механикой» или нарушения в системах, обеспечивающих подачу масла – проблема с «гидравликой») или по условиям возникновения (стучат гидрокомпенсаторы на холодном двигателе или «на горячую»).

Поломки в самом гидрокомпенсаторе

Здесь можно выделить следующие причины:

Выработка контактной поверхности. Образуется вследствие повреждения кулачками распределительного вала днища поршня, на котором образуются вмятины.Брак деталей.Износ плунжера и/или его посадочного места, что приводит к подтеканию масла из подплунжерного пространства;Засорение редукционного клапана, в результате чего он может «зависать».Загрязнение других деталей гидрокомпенсатора из-за нагара или различных примесей, содержащихся в моторном масле.

В общем случае эти проблемы «лечатся» заменой неисправных деталей на новые.

Нарушение в системе подачи масла

К таким неисправностям относятся:

Воздух в системе смазки. Обычно это происходит при отклонении уровня масла в системе от нормативного.Скопление нагара и грязи в масляных каналах, по которым снабжаются гидрокомпенсаторы.Засорение масляного фильтра. В этом случае из-за низкой его пропускной способности в головку блока цилиндров подается недостаточное количество моторного масла.Недостаточные характеристики применяемого масла. Такая ситуация может возникать в двух случаях: применение моторного масла, не соответствующего требованиям (низкое качество, не соответствующий нормативному показатель вязкости и т. д.) или вследствие ухудшения характеристик смазочного материала в процессе эксплуатации (а также в случае перегрева двигателя).Неисправность масляного насоса (износ его деталей).

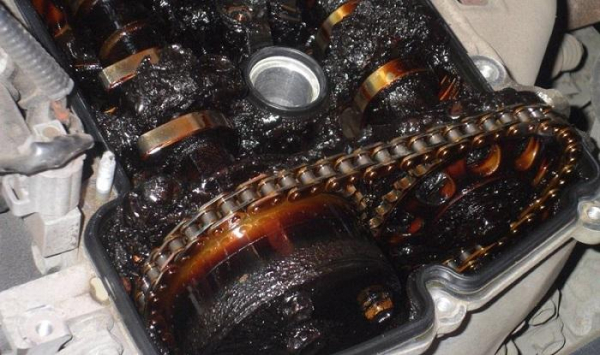

Последствия несвоевременной замена масла либо использования некачественных смазочных материалов

Как видно из приведенных примеров, качество моторного масла и состояние масляной системы играет ключевую роль в исправности системы гидрокомпенсаторов. Именно поэтому очень важно своевременно проводить техническое обслуживание автомобиля.

Гидрокомпенсатор стучит на «холодную» или на «горячую»

Прежде всего, необходимо отметить, когда проявляется стук гидрокомпенсаторов. Если это происходит «на горячую», то есть при прогретом двигателе, то в большинстве случаев это связано с уже описанными проблемами с качеством моторного масла или состоянием системы смазки. Иногда неисправность может носить плавающий характер. Например, при засорении масляных каналов в момент запуска двигателя может быть слышен стук, но в процессе работы загрязнения вымываются из каналов, и гидрокомпенсатор работает нормально.

При диагностировании стука «на холодную» (при не прогретом двигателе) важно иметь в виду следующее. Вязкость масла меняется при нагреве и при холодном запуске оно может просто не успеть сразу проникнуть внутрь гидрокомпенсатора. Если все происходит именно так, то можно считать это нормальным явлением.

Как точно диагностировать, какой из гидрокомпенсаторов стучит

Если стук носит постоянный характер, то необходимо определить, где именно кроется проблема. Для этого в большинстве случаев применяется акустическая диагностика с использованием специального прибора.

Можно проверить гидрокомпенсаторы и непосредственно, для чего понадобится деревянный брусок. Чтобы выполнить проверку, нужно обеспечить частичный доступ к гидрокомпенсаторам, сняв клапанную крышку. После чего нужно поочередно надавить на днище каждого гидрокомпенсатора. При этом важно, чтобы они не были прижаты кулачком распределительного вала. После приложения усилия будет происходить утапливание гидрокомпенсатора в посадочном месте. Если он заклинивший, то утопить его не удастся, поскольку этого не позволит сделать пружина клапана. А в случае недостаточной подачи масла, гидрокомпенсатор будет утапливаться значительно легче других.

Если не устранять стук

Хотя данный стук не является «смертельной» поломкой и эксплуатировать автомобиль можно, со временем он приводит к некоторым неприятным последствиям.

В клапанах, где наблюдается стук, нарушаются тепловые зазоры, а, следовательно, и фазы газораспределения. Это приводит к ухудшению динамических характеристик автомобиля – снижению мощности, ухудшению приемистости и повышению расхода топлива автомобиля.

Повышенные ударные нагрузки сокращают срок службы привода газораспределительного механизма.

Кроме того, как уже было указано, данная неисправность может косвенно свидетельствовать о проблемах, возникших в системе смазки.

Поэтому при возникновении стука лучше не откладывать с проведением диагностики. Замена неисправных деталей в этом случае, а уж тем более замена моторного масла или фильтра – процедуры несложные, но способные предотвратить возникновение более серьезных проблем с двигателем.
