Причины стука рулевой рейки

Посредством чего происходит взаимодействие колес с непосредственно самим рулем? Чтобы колеса поворачивались в ту или иную сторону, реечный механизм выполняет определенные действия, которые, в свою очередь, обеспечивают связь колес и баранки. Называется этот механизм — рулевая рейка. Сейчас разберемся, с чем может быть связан стук рулевой рейки.
Итак, реечный механизм на сегодняшний день активно применяется автопроизводителями и внедрен  в конструкцию большинства  автомобилей. Этот конструктивный элемент ходовой части наделен рядом функций, которые стоят особняком на фоне других узлов автомобиля. Вот они:

взаимодействие колес и руля;скорость передачи импульсов с руля на колеса.

А вот минимальная численность элементов в конструкции, говорит о том, что их выход из строя негативно отражается на поведении рулевого механизма.
Зачастую, работу рейки транспортных средств обеспечивают всего две составные части — стойки, а также шестерни. Этим обеспечивается продолжительный ресурс механизма. Если рулевая рейка состоит из качественно изготовленных деталей и при этом грамотно установлена, вполне может прослужить и 100 000-150 000 километров. Однако, как ни отсрочивай, но рано или поздно рейку приходится чинить. Иногда вовсе не обязательно обращаться за помощью в сервис, потому как есть неисправности, поддающиеся самостоятельному устранению проблемы. Стук рулевой рейки — это как раз тот случай, проявления которого в механизме рулевой рейки можно решить самостоятельно.

Конструкция

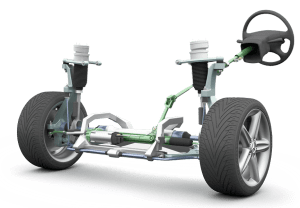

Устройство реечного механизма весьма архаично. Рейка является особым элементом в автомобиле, отвечающим за положение колес в горизонтальной плоскости. С ее помощью транспортное средство имеет возможность двигаться в заданном направлении. Основная задача рулевой рейки — осуществление перемещения главной шестерни, взаимодействующей с колесами.
Алгоритм работы прост: при повороте руля реечный механизм выполняет перемещение по необходимой траектории, а это, в свою очередь, двигает особые тяги приводного вала. Данный процесс приводит в движения колеса.
Недостатки реечного механизма:

высокая восприимчивость в плане толчков и вибраций (при выработке появляется стук при повороте руля);склонность к появлению вибрации самого механизма;активные узлы подвержены высоким нагрузкам;вопреки простоте конструкции, ее демонтаж отнюдь нелегок.

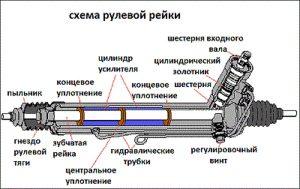

Рулевая рейка с ГУР



Диагностика

В случае образования в рулевой стуков выполните комплексную диагностику всех конструктивных элементов. Проверка с заглушенным мотором при помощи смотровой ямы поможет определиться с имеющимися повреждениями, а также решить как исправить причину стуков — самостоятельно либо в сервисе.

Манипуляции с рулевым колесом путем поворота оного влево-вправо до упора позволят определить:

примерное состояние всех крепежных элементов механизма;наличие различных люфтов шарниров рулевых тяг;выявление стука в рулевой, а также ее заклинивания.

Если стук не исчез после проделанных процедур, потребуется демонтаж поворотных рычагов и поперечных тяг с последующей дефектовкой либо заменой сломанных деталей.
Диагностика истинной причины стука рейки при повороте позволит своими силами осуществить «исцеление» механизма либо прибегнуть к помощи автомобильных слесарей. Не исключено, что придется раскошелиться на отдельный узел или даже полностью заменить механизм.

Безусловно, нужно тщательно взвесить все ЗА и ПРОТИВ. Еще и потому, что замена рейки целиком обойдется в весьма кругленькую сумму. Но тут, опять же, важно понимать, что новая оригинальная рейка будет иметь ресурс гораздо больший, нежели восстановленная.К тому же это благоприятно отразится на поведении автомобиля и, как следствие, — на безопасности движения.

Почему стучит рулевая рейка

Недостаточная фиксация всех крепежных соединений. Для того чтобы исправить ситуацию, следует потуже затянуть болты и гайки;опорная втулка может быть потенциально изношена с определенной стороны. Это может быть связано с образованием люфта из-за движения по дорогам с плохим покрытием. Всевозможные шумы, стуки в рулевой колонке могут появляться из-за этого.коррозирующая втулка — одна из причин появления люфта. Тогда, нужно полностью менять рулевую рейку;потенциальный износ всевозможных резиновых чехлов (пыльники), которые служат защитой от пыли и грязи — это приводит к образованию грязи внутри самой рейки, и способно серьезно к повредить механизм и опоры скольжения;износ втулки может быть вызван использованием неестественно мягкого материала, примененного при изготовлении. Это приводит к деформации втулки, когда автомобиль эксплуатируется по дорогам с плохим покрытием. Проблема решается самостоятельным вытачиванием новой втулки, которая будет из материала более прочного, чем исходный. Как пример — капролон. Самостоятельная работа избавит от нужды приобретения новой запчасти, что позволит сэкономить значительную сумму денег;износ зубьев.

Непосредственно, сам ремонт

Прежде, чем начать процесс «исцеления» рулевой рейки, нужно обзавестись необходимыми инструментами, а лучше — ремонтным комплектом. Что должно быть в «аптечке»? — новые элементы для зубчатого механизма рейки (редуктор, проще говоря), втулки, сальники, всевозможные прокладки, а также смазка (Литол, Салидол). Чтобы осуществить ремонт, нужно иметь под рукой восьмигранный ключ размером на 17, работа с подшипником потребует съемника, стопорное кольцо будем снимать щипцами, и наконец — комплект из гаечных ключей.

Процесс «исцеления» проходит через ряд этапов:

сперва с рулевых пальцев снимаются гайки. Потом пальцы выпрессовываются из поворотных рычагов (стойки подвески) через отверстия;нужно обратить свой взор на шлицевое соединение, конкретно — стопорный болт. Найти его можно в районе педалей. После его идентификации — выкручиваем;потом берем насадку размером на 13 и откручиваем гайки, что предназначены для фиксации рулевого механизма;удаляем крепежные скобы механизма;демонтируем рулевой вал от приводной шестерни. После этого стоит остановиться для того, чтобы поднять автомобиль на домкрат с правого бока;при поддержки зубила, а также молотка отогнуть бортики пластины стопора;взять насадку размером на 22 и отвернуть болты, которые находятся на рулевых тягах.

После этого пробуем демонтировать соединительную и стопорную пластины, отсоединяем тяги руля.

снимаем пыльник и резиновую опору;демонтируем рейку;после — требуется промывка картера и установка нового подшипника.

Напоследок смазываем шестерни Литолом, и приступаем к сборке узла. Действия осуществляются в обратном порядке.
Важное замечание: нужно будет осуществить регулировку зазора между упором и гайкой до 0,12 миллиметров сразу же после завершения сборки.
Менять рулевой реечный механизм можно по общему алгоритму, ибо конструкция рейки аналогичная почти на всех автомобилях. Хотя, потребуется уточнение типа рулевого механизма, и на наличие усилителей.

Итог

Как можно было понять, стук рулевой рейки не является чем-то из ряда вон выходящим. Стук в рулевой имеет гораздо меньше опасных последствий, нежели например — стук в двигателе, который намекает на выход из строя поршневой группы. Но, все же, следует поддерживать автомобиль в исправном состоянии в независимости от степени износа той или иной детали.
