Основные признаки неисправности датчика положения дроссельной заслонки ВАЗ: как проверить ДПДЗ и заменить датчик

В современных автомобилях автоматические настройки и контроль различных его систем осуществляются  посредством электронных и электромеханических устройств. Такие устройства могут иметь как довольно сложную и дорогостоящую конструкцию (например, ЭБУ двигателем), так и простое и функционально не сложное устройство. Что касается ДПДЗ (датчик положения дроссельной заслонки), данное решение  относительно простое.

Однако, в случае выхода такого датчика из строя, возникают проблемы при эксплуатации ТС. Далее на примере автомобиля ВАЗ мы рассмотрим датчик заслонки, типы указанных датчиков, принцип работы, а также признаки неисправности ДПДЗ и методы их устранения.

Датчик положения дроссельной заслонки ВАЗ: назначение и неисправности

Как уже было сказано выше, независимо от конструктивных особенностей, сбой в работе того или иного электронного устройства может привести к нестабильной работе систем автомобиля. В отдельных случаях такие неполадки могут привести к дорогостоящему ремонту.

По этой причине качественное техническое обслуживание и соблюдение правил эксплуатации  позволяет  избежать серьезных проблем и сбоев в работе автомобиля в целом. Учитывая технические и эксплуатационные особенности ДПДЗ, важно не только правильно диагностировать поломку, но и  своевременно ее устранить.

Итак, дроссельная заслонка ВАЗ — один из узлов системы питания, принимающий участие в «приготовлении»  рабочей топливно-воздушной смеси, а также регулирующий впрыск топлива во впускной коллектор автомобиля.

Основные составляющие датчика заслонки автомобиля ВАЗ:

• корпус;
• привод дроссельной заслонки;
• датчик ДПДЗ и датчик регулировки холостого хода;
• блок управления дроссельной заслонки.

Так вот, с целью приготовления качественной  топливной смеси для корректной работы ДВС, контроллер (ЭБУ) снимает показания с нескольких электронных датчиков, установленных на двигателе автомобиля. Одним из таких датчиков является датчик положения дроссельной заслонки.

Принцип работы ДПДЗ заключается в определении угла открытия дроссельной заслонки в определенный момент времени и передачи информации на ЭБУ автомобиля. Другими словами, благодаря ДПДЗ ЭБУ может понять, насколько сильно водитель жмет на газ, на какой угол открыта заслонка и т.д.

Что такое ДПДЗ: место расположения и типы

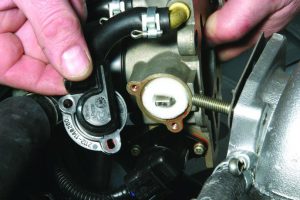

Место расположения датчика определено его функциональным назначением. Конструктивно, для  снятия показаний, датчик должен быть закреплен на корпусе дроссельной заслонки. Как правило,  он стоит со стороны, противоположной приводу дроссельной заслонки и имеет жесткую механическую связь с ее осью.

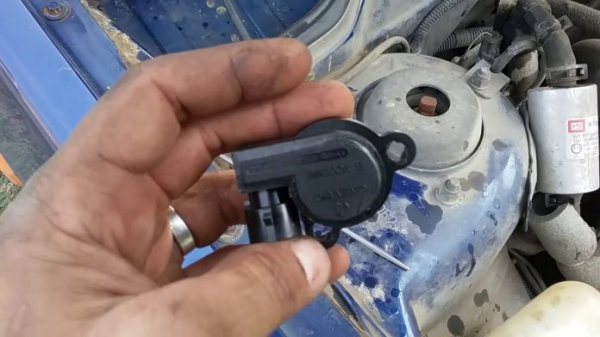

Различают несколько видов ДПДЗ ВАЗ:

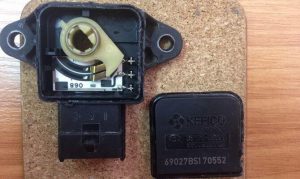

• пленочно-резистивный датчик дроссельной заслонки ВАЗ (конструктивно простые потенциометры, они «ходят» до 50 -60 тысяч километров);
• бесконтактный ДПДЗ (магниторезистивный). Работают по принципу, основанному на эффекте Холла, сок службы от 100 тыс. км и более;

Датчик дроссельной заслонки ВАЗ: принцип работы

Датчик, реагируя на открывание либо закрывание оси дроссельной заслонки, меняет свое сопротивление, при этом напряжение на сигнальном контакте меняется от 0.7В до 4В.

В свою очередь, ЭБУ двигателя автомобиля анализирует сигналы, поступающие от контроллера, фиксирующего изменения напряжения на сигнальном контакте.

При правильной работе дроссельной заслонки регулировка количества топлива, поступающего для формирования топливной смеси, происходит в штатном режиме.При этом малейший сбой в работе ДПДЗ может привести к подаче топлива больше либо меньше необходимого количества. Результатом такого сбоя может стать серьезное нарушение в работе  ДВС автомобиля.

Признаки неисправности дроссельной заслонки

Нарушение функциональности дроссельной заслонки может быть связано с поломками  ДПДЗ или блока управления заслонки,  с износом  прокладки дроссельной заслонки и др. Датчик положения дроссельной заслонки имеет следующие признаки неисправности:

• нестабильная работа двигателя, ДВС глохнет на холостом ходу;
• возникновение некоторой задержки при ускорении автомобиля;
• возникновение рывков и толчков при нажатии на педаль акселератора;
• большой расход топлива;
• при нажатии педали газа двигатель автомобиля глохнет либо «перегазовывает»;
• периодически или постоянно загорается «чек»;

Также, если сбоит дроссельная заслонка, признаки неисправности по типу установленных датчиков помогают быстрее локализовать проблему. Рассматривая ДПДЗ, признаки неисправности пленочно-резистивных типов связаны с износом резистивного слоя (механический износ датчика либо попадание грязи на рабочую поверхность).

Что касается бесконтактных ДПДЗ, признаки неисправности бесконтактных (магниторезистивных) типов связаны с механической поломкой движущегося узла заслонки либо с возникшим сбоем в  работе электронного преобразователя магнитных сигналов  в постоянное напряжение.

Обратите внимание, при возникновении первых признаков возможных неисправностей дроссельной заслонки, необходимо в первую очередь проверить датчик положения дроссельной заслонки.

Проверка ДПДЗ и его замена

Для проверки датчика  положения дроссельной заслонки необходим мультиметр. Значения снимаемого с датчика напряжения и сопротивления должны находиться в пределах допустимых норм, прописанных в технической документации автомобиля.

Порядок выполняемых действий для проверки датчиков, устанавливаемых  на разные модели автомобилей, практически одинаков.

Этапы проверки:

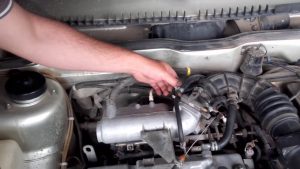

• заглушив двигатель, устранить препятствия для доступу к датчику;
• отключить провода, идущие к ДПДЗ и определить назначение контактов питания, массы и сигнала для блока управления;
• завести ДВС автомобиля, подключив клеммы мультиметра «+» к контакту питания, а  «- » к контакту масса, после чего замерить напряжение;

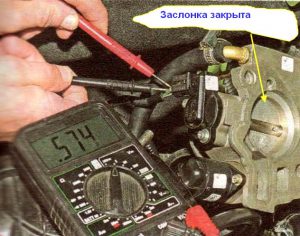

• выключив зажигание, при закрытой заслонке, переключить мультиметр в режим замера сопротивления, измерить сопротивление между контактом массы и сигнала для контроллера;
• открыв заслонку, повторить измерения сопротивления.

Важно учитывать, что числовые показатели замеров будут зависеть от типа датчика и модели автомобиля. Отклонение от допустимых норм свидетельствует о поломке датчика.

Рекомендуем также прочитать статью о том, как почистить дроссельную заслонку. Из этой статьи вы узнаете, для чего нужна чистка дросселя, а также как правильно чистить дроссельную заслонку и что нужно учитывать в рамках выполнения данной процедуры.

Если проблема выявлена, тогда нужно знать, как заменить датчик положения дроссельной заслонки. Замена датчика дроссельной заслонки выполняется следующим образом:

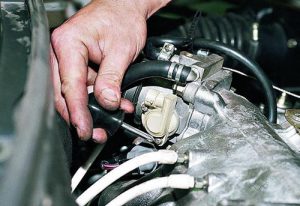

• сначала производится демонтаж неисправного датчика (выключив зажигание и сняв разъем датчика, следует открутить крепежные винты);
• затем осуществляется установка нового датчика (отсоединив торец оси заслонки с местом посадки датчика, повернув его по кругу, совместив отверстия и вкрутив крепежные винты, надеть разъем);
• далее делается сброс ошибок неисправности из памяти ЭБУ (сняв клемму аккумулятора минимум на 8 часов память ЭБУ обновиться);
• после может требоваться регулировка датчика (при необходимости).

Что в итоге

Как видно, даже такое простое устройство, как ДПДЗ, может влиять на работу двигателя. Более того, при малейших признаках неисправности ДПДЗ необходимо как можно быстрее диагностировать датчик и устранить поломку.  Дело в том, что ездить с неисправным датчиком заслонки попросту опасно.

Рекомендуем также прочитать статью о том, почему плавают обороты двигателя на горячую. Из этой статьи вы узнаете, по каким причинам обороты плавают на прогретом двигателе, а также как обнаружить и устранить данную неисправность.

Напоследок отметим, что при выборе нового датчика для замены оптимально приобретать такое устройство, которое уже стояло на машине (при условии, что датчик родной и оригинальный). Также можно подобрать и качественные аналоги, однако в этом случае нужна консультация со специалистом.
