Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему
Современные автомобили с инжектором имеют развитую электронную систему управления двигателем (ЭСУД). В основе такой системы лежит контроллер ЭБУ, который взаимодействуем с целым набором различных датчиков. При этом важнейшими датчиками в такой системе является датчик положения коленвала (ДПКВ), датчик массового расхода воздуха (ДМРВ), ДПДЗ и несколько других.
Если рассматривать датчик детонации (ДД), признаки неисправности этого датчика важно отмечать сразу после их появления, так как игнорирование проблемы может привести к серьезным последствиям для ДВС. Далее мы рассмотрим, где стоит датчик детонации, для чего он нужен и как работает, а также как определить неисправность датчика детонации, выполнить проверку и замену датчика детонации и т.д.
Содержание статьи:
Как работает датчик детонации и признаки неисправности
Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.
Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.
Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв. Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).
По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя.
- В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.
Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который передается на ЭБУ.

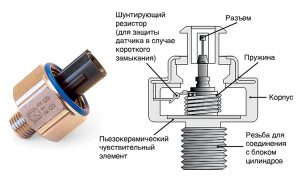

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:
- вибрационную пластину;
- электрический пьезоэлемент;
- проводку;

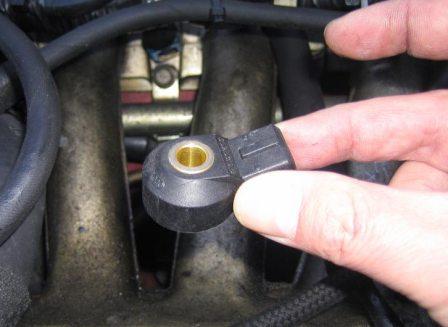

Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).
Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.
Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик лучше широкополосного аналога, так как способен «отличать» различные вибрации от детонации двигателя. Эти датчики имеет отдельное соединение (вкручиваются по резьбе), а по внешнему виду похожи на датчик давления масла.
Основные признаки неисправности датчика детонации и проверка
Итак, если на приборной панели загорелся «чек», ДВС потерял мощность, а также проявились другие симптомы, это может указывать на выход из строя или сбои в работе датчика детонации. Также при езде двигатель может начать дергаться, плавают обороты двигателя и т.д.
Причин может быть много, начиная с механического повреждения датчика и заканчивая окислением контактов или обрывом проводки. Прежде всего, нужно проверить крепление датчика и состояние провода. Если визуальный осмотр ничего не дает, нужно переходить к углубленной диагностике. Для этого нужно знать, как проверить датчик детонации на автомобиле.
Проверка ДД предполагает знание некоторых тонкостей и нюансов. Прежде всего, компьютерная диагностика далеко не всегда выявляет неисправность этого датчика. Дело в том, что детонация зачастую проявляется при езде или во время выключения зажигания. Как в первом, так и во втором случае стационарную проверку сложно ли даже невозможно провести.
Более правильным решением будет диагностика датчика детонации без снятия. Чтобы это сделать, сначала мотор прогревают, после чего на холостых оборотах нужно аккуратно постучать металлическим прутком по крепежу датчика.
Если обороты начинают меняться, это указывает на то, что датчик более или менее нормально работает. Конечно, способ не самый точный, а также есть риск повредить сам датчик и его крепеж.
Второй способ – проверка датчика детонации мультиметром. Для этого элемент нужно снять, отсоединить разъем и подключить к выводам мультиметр. Тестер переводят в режим замера напряжения 2 В. Далее металлическим предметом следует постучать по датчику.
Показания на мультиметре должны поменяться с 0 до нескольких десятков милливольт. Если это так, тогда датчик исправен. Кстати, при наличии осциллографа можно точнее проверить качество выходного сигнала. Так или иначе, в ситуации, когда проверка говорит об отсутствии сигнала, необходимо переходить к замене датчика.
Замена датчика детонации своими руками
Хотя ДД крайне редко выходят из строя и имеют ресурс, который зачастую больше ресурса ДВС, в определенных ситуациях датчик может начать сбоить или полностью сломаться. Например, после ДТП или в случае попадания воды.
Подобрав подходящий датчик для замены (важно, чтобы элемент подходил по разъему и другим параметрам), остается только снять старый элемент с автомобиля (если ранее не снимался для проверки) и установить новый.
Рекомендуем также прочитать статью о том, почему на холодном двигателе плавают обороты. Из этой статьи вы узнаете о возможных причинах, по которым обороты двигателя могут плавать на «холодную».

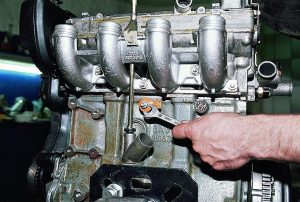

Самостоятельно замену выполняют на остывшем двигателе, отключив предварительно минусовую клемму аккумулятора. Затем следует получить доступ к датчику (деталь по размерам небольшая) и снять его. На разных авто крепеж может отличаться, однако зачастую датчик крепится болтом. Остается только подобрать нужный ключ (например, ключом на 12 открутить болт).
Перед извлечением старого устройства, отключается разъем. Последующая сборка проходит в обратном порядке. Поставив элемент, следует поверить качество его работы, а также надежность крепежа, подключение разъема и т.д.
Хотя датчик данного типа не дорогой, с учетом того, что срок службы ДД большой, вполне можно приобрести подходящий вариант б/у. Единственное, такой датчик лучше сразу проверить мультиметром непосредственно перед покупкой и установкой на машину.
Подведем итоги
Как видно, датчик детонации является достаточно простым, однако важным элементом в общей системе электронного управления двигателя. При этом важно понимать, что хотя выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), однако игнорирование такой неполадки в дальнейшем станет причиной проблем с двигателем.
Рекомендуем также прочитать статью о том, что такое ДПДЗ и как работает этот датчик. Из этой статьи вы узнаете, для чего нужен такой датчик, как он устроен и работает. Также вы узнаете, как определить, что датчик вышел из строя, какие признаки выхода из строя датчика положения дроссельной заслонки можно выделить и т.п.
Важно периодически проверять датчик детонации, надежность его крепления, целостность корпуса, состояние проводки и разъема. При возникновении малейших симптомов неисправности ДД проверить датчик детонации можно способами, описанными выше.
Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине.
