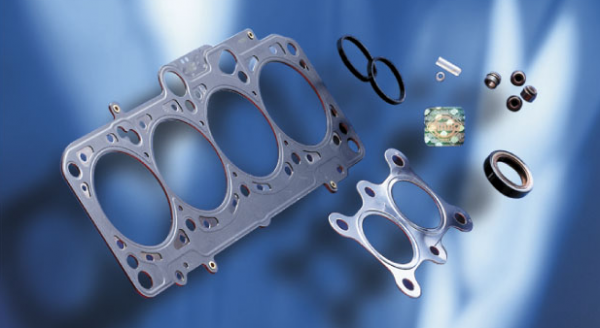

Прокладки для двигателя: назначение, виды и особенности автомобильных прокладок

Как известно, весь автомобиль в целом и сам автомобильный двигатель является совокупностью множества металлических, пластиковых, резиновых и других деталей. Что касается ДВС, помимо элементов из металла и различных сплавов, в устройстве силовой установки активно используются различные уплотнительные элементы и прокладки.

При этом далеко не все автовладельцы до конца понимают, для чего нужны прокладки в двигателе, а также какие автомобильные прокладки бывают и как меняются подобные элементы. В этой статье мы намерены рассмотреть эти вопросы более подробно.

Прокладки на двигатель: основные функции

Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.

Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.

Такую герметичность и обеспечивают прокладки, которые отличаются по форме, а также изготавливаются из разных материалов с учетом тех или иных особенностей (нахождение в  определенном участке ДВС, нагрузки на прокладку и степень давления, взаимодействие с конкретной технической жидкостью, температурные режимы и т.п.).

Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.

Прокладка  способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки  технических жидкостей.

Типы прокладок двигателя автомобиля

Как уже было сказано, форма прокладки, а также материал изготовления,  напрямую зависят  от того, в какой среде данному элементу придется находиться и какую функцию он будет выполнять.

• Одни прокладки нужны для того, чтобы удерживать технические жидкости внутри корпуса (например, моторное масло, жидкость системы охлаждения).
• Другие необходимы для максимального уплотнения участков, где соприкасаются детали. Такие прокладки дополнительно испытывают серьезные нагрузки от внутреннего давления, находятся в условиях высоких температур.

Наглядно данный тип прокладок представляет прокладка головки блока цилиндров, которая условно даже является некоторой частью камеры сгорания, в ней также выполнены каналы для движения охлаждающей жидкости и смазки.

• Еще одним типом прокладок, который более известен среди водителей и механиков под названием сальник, являются уплотнители, которые установлены в местах контакта подвижных деталей с неподвижными элементами.

По форме изготовления прокладки предназначены для разных плоскостей, которые прилегают друг к другу. При этом важно учитывать, что для различных типов ДВС производители используют всевозможные уникальные детали.

Это значит, что прокладки не взаимозаменяемы на разных моторах,  то есть приобретать для их ремонта нужно только такие элементы, которые подходят для конкретной модели того или иного силового агрегата. Давайте остановимся на разных типах автомобильных прокладок для двигателя более подробно.

Прокладка ГБЦ

Указанная деталь устанавливается  в том месте, где соединяется блок цилиндров и головка блока.  Данная прокладка находится в тяжелых условиях, так как в месте ее установки проходят каналы жидкостной системы охлаждения, системы смазки двигателя. Также она выступает в роли уплотнителя камеры сгорания, удерживая высокое давление и испытывая значительный нагрев.

Как видно, такие условия весьма неблагоприятны, так как происходит контакт с моторным маслом и ОЖ, отмечены постоянные перепады температуры и давления. Вполне очевидно, что для сохранения работоспособности при таких нагрузках  прокладка ГБЦ изготавливается из особых износостойких и жаропрочных  материалов.

Сегодня принято делить такие  прокладки с учетом материала их изготовления на два типа. Прокладки  головки блока бывают

• металлическими;
• неметаллическими;

Что касается металлических прокладок ГБЦ, этот тип изделий встречается наиболее часто. Прокладка многослойная, изготавливается из тонкой листовой стали, медных сплавов и т.п. Те участки, которые уплотняют прилегающие поверхности, обычно дополнительно покрыты специальными составами, напоминающими плотную резину. Это обеспечивает максимум уплотнения.

Указанный тип прокладок отличается высокой износостойкостью и большим сроком службы. Стальные изделия встречаются чаще, так как их производство дешевле изготовления элементов из меди.

Ко второму типу относятся неметаллические прокладки головки блока, которые дополнительно делятся на асбестовые изделия, а также безасбестовые прокладки ГБЦ. В первом случае материалом изготовления является листовой асбест. Обычно отверстия од цилиндры на таких прокладках  армируют при помощи стальных колец, которые находятся на кромке в месте среза. Аналогичные кольца имеются и в месте изготовления отверстий под болты.

Еще прокладки бывают из прессованной резиновой смеси, в которую производится добавка асбестового волокна, графитового порошка и т.д. Отдельно выделяют также паронитовые прокладки ГБЦ, которые имеют более высокую конечную стоимость, при этом отличаются улучшенной износостойкостью.

Отдельно отметим, что главной причиной выхода из строя всех типов прокладок головки блока цилиндров является перегрев мотора. Также срок службы можно значительно сократить в результате неправильной затяжки крепежных болтов или шпилек ГБЦ.

При обтяжке головки в обязательном порядке нужно придерживаться схемы затяжки (последовательности), а также затягивать крепежи с нужным усилием (момент затяжки) при помощи динамометрического ключа.

Также во время ремонта двигателя нужно понимать, что прокладка ГБЦ меняется на новую, причем каждый раз после того, как снималась головка блока и независимо от состояния детали. Дело в том, что после обтяжки уплотнительный элемент приобретает форму привалочных плоскостей, то есть после снятия повторно установить прокладку точно на место уже не получится.

Прокладка крышки клапанов

Прокладки клапанной крышки обычно выполнены из резины и служат для герметизации места стыка крышки клапанов и верхней части ГБЦ.

Использование данной прокладки продиктовано необходимостью избежать протечек моторного масла, которое подается для смазки ГРМ. Отметим, что сегодня в ряде случаев производители отказываются от прокладки крышки клапанов, заменяя  данное решение специальным герметиком для двигателя.

Прокладка впускного и выпускного коллектора

Место присоединения впускного и выпускного коллектора систем впуска и выпуска к блоку цилиндров также нуждается в уплотнении.  В случае с впускным коллектором  требования к уплотнителю пониженные, так как необходимо только удерживать давление. Температура на впуске значительно не повышается, так что для уплотнения подходят изделия из картона, который на производстве плотно прессуется.

Что касается выпускного коллектора, через него проходит поток  очень горячих отработавших газов. По этой причине  прокладка выпускного коллектора должна выдерживать не только давление, но и высокие температуры. Для решения задачи используются металлические или паронитовые решения.

Другие прокладки в устройстве ДВС

Начнем с прокладок системы охлаждения двигателя. Как известно, в устройстве данной системы имеется водяной насос (помпа) термостат, радиатор, а также множество каналов и патрубков.  Естественно, чтобы не происходило утечек охлаждающей жидкости, в местах соединений и установки различных элементов используются прокладки.

Как правило, элементы выполнены из каучука, который хорошо справляется с перепадами температур, выдерживает давление и не разрушается от контакта с антифризами. Каучуковые прокладки ставятся под крышку помпы и термостата, а также в местах соединения других деталей.

Теперь перейдем к сальникам (манжетам). Дело в том, что ДВС имеет большое количество движущихся частей. Не вдаваясь в подробности, достаточно вспомнить о приводных валах, которые «выходят» наружу из корпуса. При этом внутри агрегата постоянно подается масло, которое смазывает подвижные и другие детали.

Так вот, сальники нужны для того, чтобы смазка не вытекала наружу. Фактически, сальник нужен для того, чтобы добиться нужной герметизации торцевых посадочных мест валов. Речь идет о коленчатом вале, распределительном вале и т.д.

Рекомендуем также почитать статью о том, какой герметик лучше использовать для двигателя автомобиля. Из этой статьи вы узнаете о видах автомобильных герметиков, а также об их особенностях, способах применения, преимуществах и недостатках.

Обычно сальник является прокладкой круглой формы. Дополнительно может быть реализовано усиление при помощи пружины, а также используется профиль. Материалом изготовления служит искусственный каучук.

Что в итоге

С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.

Рекомендуем также прочитать статью о том, как поменять прокладку клапанной крышки своими руками. Из этой статьи вы узнаете об особенностях замены прокладки крышки клапанов, а также о ряде нюансов, кторые нужно учитывать в процессе проведения данной процедуры.

Если продолжать список, можно отметить прокладку поддона картера, уплотнительные кольца инжекторных форсунок, прокладки карбюратора, маслосъемные колпачки и целый ряд других похожих по своему назначению изделий. Элементы имеют различную форму, в устройстве двигателя подобные детали используются десятками и повсеместно.

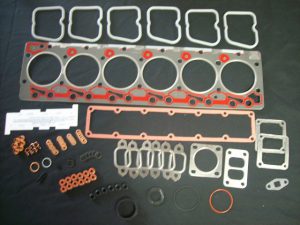

Как правило, в продаже встречаются целые ремонтные наборы (ремкомплекты) прокладок для разных автомобилей. При этом важно понимать, что для каждого типа и модели двигателя даже у одного производителя прокладки и сальники отличаются. По этой причине необходимо точно подбирать необходимые детали и элементы по оригинальным каталогам запчастей для конкретной модели авто с учетом года выпуска, типа ДВС и т.д.
