Простая балансировка карданного вала

Что бы вам ни говорили бывалые гаражные мастера, полноценная балансировка карданного вала возможна только на специальном оборудовании. Другое дело — устранение дисбаланса, вызванного неправильной сборкой кардана или неисправностями крестовин и эластичной муфты карданной передачи. Такой ремонт можно сделать своими руками в обычном гараже со смотровой ямой или эстакады.

Терминология

Дисбалансом называют несовпадение оси вращения тела с его главной осью инерции. Такая неуравновешенность вращающихся элементов карданных валов или других роторов приводит к появлению вибрации. Последняя будет причиной возникновения в креплении кардана усталостных трещин, быстро развивающихся в разрывы. Резьбовые соединения, подверженные вибровоздействию, постепенно ослабевают и раскручиваются. Это может привести к аварийной ситуации из-за падения кардана во время движения автомобиля. Мало того, вибрация негативно воздействует на водителя: содействует быстрой утомляемости и отвлекает его от оценки дорожной ситуации, отчего также возрастает риск возникновения ДТП.Главной осью инерции вала называется ось симметрии, проходящая через его центр масс.Балансировка карданных валов – это процесс устранения их дисбалансов, который заключается в перемещении главной оси инерции до совмещения ее с осью вращения.

Виды балансировки

Статическая. Применяется для определения и устранения неуравновешенности ротора без учета сил, возникающих при вращении. Для статического уравновешивания ротора, нужно центр его тяжести сместить так, чтобы ось вращения проходила через него. Применяют для дискообразных роторов с соотношением длины к диаметру не более 1/4. Эта балансировка проводится в одной плоскости коррекции и не подходит для карданной передачи.Моментальная. Для выполнения этой балансировки определяется и уменьшается главный момент дисбаланса вала, который и является показателем моментной неуравновешенности этого ротора. Такую операцию делают как минимум в двух плоскостях коррекции.Динамическая. Включает в себя статическую и моментальную. Используется для длинных роторов. Лучше всего подходит для балансировки карданных валов. Поэтому балансировка кардана делается на оборудовании, использующем этот способ.

При наблюдении за процессом балансировки на стенде невозможно понять, какой способ используется. Работа всех стендов выглядит одинаково – вал проворачивается, а дисплей показывает место и величину дисбаланса.

Разборка и сборка кардана

Чтобы балансировка карданного вала после его ремонта своими руками не потребовалась, нужно пометить положение валов, из которых он состоит, относительно друг друга. А собирая кардан, непременно совмещать проставленные отметки. Как это делать, можно увидеть на видео.

Если вы забыли пометить положение составных частей кардана перед разборкой, устранить возникшую из-за этого вибрацию поможет другое видео.

Когда необходима балансировка кардана

При переделке карданного вала (укорочение, удлинение и т. п.).После устранения значительной деформации кардана, являющейся следствием, например, сильного удара.

Причины вибрации карданной передачи

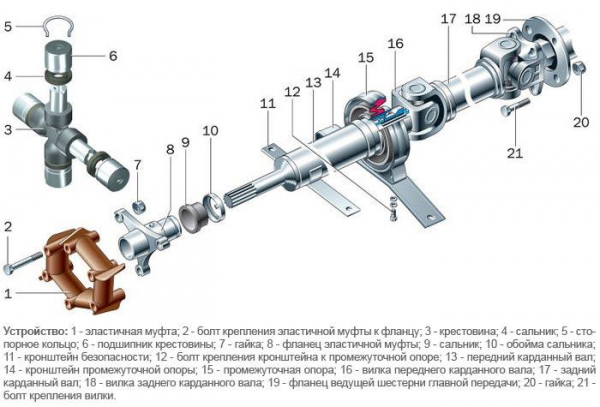

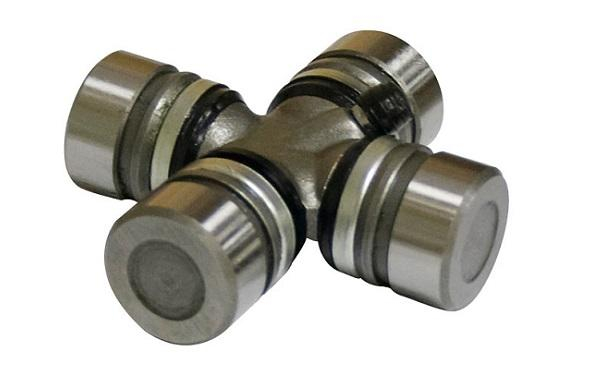

Люфт в подшипниках крестовин, превышающий допустимые значения. Устраняется эта неисправность, как и следующая за ней по списку, заменой пришедшей в негодность крестовины.Потеря подвижности игольчатых подшипников крестовин вследствие коррозии. Обнаружить этот дефект можно своими руками, если перед ремонтом отсоединить от фланцев трансмиссии крепление хотя бы одного торца карданной передачи и попытаться отвести освободившийся конец в сторону.Глубокие трещины в эластичной муфте. Ремонт заключается в замене этой детали.Несоосность крестовин после переделки карданного вала или из-за неправильной сборки узла с двумя крестовинами по краям и шлицевым соединением между ними. Для ремонта – восстановите соосность шарниров.

Ослабление крепления фланцев кардана и редуктора моста.Раскручивание гайки крепления фланца к хвостовику редуктора.Неисправность подвесного подшипника.Чрезмерный люфт шлицевого соединения.Деформация трубы карданной передачи.

Вибрация любого агрегата автомобиля легко распространяется по кузову, оттого верно определить ее источник очень трудно. Поэтому при обнаружении на ходу гула и дрожания пола в салоне машины не торопитесь обвинить в этом карданную передачу, а начните ремонт с осмотра подушек двигателя, коробки и их креплений.

Балансировка карданных валов без оборудования

Даже не сомневайтесь, что описанная ниже балансировка кардана не заменит аналогичный ремонт с использованием специального оборудования.

Из листовой стали толщиной около двух миллиметров вырежьте прямоугольник массой приблизительно 30 г.Приготовьте пластиковый или металлический хомут для крепления груза к трубе кардана.Используя смотровую яму или эстакаду, доберитесь до карданной передачи и мелом нанесите на нее через одинаковые промежутки 4 поперечные метки. Они будут соответствовать сечениям для проверки карданного вала.Оберните грузик наждачной бумагой абразивом наружу и прикрепите его хомутом в любом сечении карданной передачи. Наждачку нужно использовать, чтобы груз во время движения автомобиля не выскользнул из-под хомута.Садитесь за руль и выезжайте на ровную дорогу. Проехав по ней немного, определите, стала вибрация сильнее или ослабла.Если усилилась, прикрепите груз диаметрально противоположно. Если же не стала меньше и после этого, также проверьте другие сечения карданной передачи.Когда вибрация ослабнет, прикрепите на найденное место стальной прямоугольник большей массы. Утяжеляйте груз до полного подавления вибраций.После исчезновения дисбаланса приварите груз к трубе карданного вала. Закончите ремонт окраской грузика и его посадочного места, особенно тщательно прокрасьте швы сварки.

Так как в этом способе для оценки интенсивности вибрации кардана не применяются никакие приборы, точность балансировки, конечно, очень низка. Поэтому использовать его в надежде получить отличный результат не следует. Он подойдет только в случае недоступности профессиональной балансировки кардана и избытка свободного времени.
