Регулировка «ручника» на Лада Калина своими руками
Стояночный тормоз, более известный под названием ручной тормоз или «ручник»- важный механизм в устройстве автомобиля. Ручной тормоз позволяет заблокировать колеса автомобиля «в обход» основной тормозной системы, то есть без нажатия на педаль тормоза.
Данное решение позволяет:
- тронуться в горку без отката назад на механической коробке передач или РКПП;
- зафиксировать автомобиль на ровной или наклонной поверхности;
- блокировать колеса и срывать машину в занос при совершении каких-либо маневров и приемов (например, при экстремальном вождении, экстренном торможении на скользких покрытиях и т.д.).
При этом в процессе эксплуатации водитель может столкнуться с тем, что не держит ручник. В этом случае необходимо вернуть работоспособность механизма. Для этого выполняется регулировка стояночного тормоза на Калине. Подробнее читайте в нашей статье.
Содержание статьи:
Ручной тормоз Калина: устройство и особенности
На модели Lada Kalina используется стандартный вариант стояночного тормоза. Такой тормоз является механическим, оснащен тросовым приводом. В целом, общее устройство ручного тормоза не сложное и включает в себя следующие элементы:
- механический гибкий привод (тросик ручника);

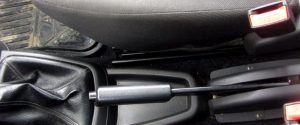

- узел управления (рычаг стояночного тормоза);
- исполнительные механизмы (задние тормозные колодки).
Если стояночный тормоз включен (ручник поднят), на панели приборов горит значок ручника. Как правило, на разных авто это пиктограмма желтого или красного цвета в виде восклицательного знака или литеры «P» в кругу, который взят в скобки. Рядом может быть надпись BRAKE. Также восклицательный знак может быть заключен в треугольнике.

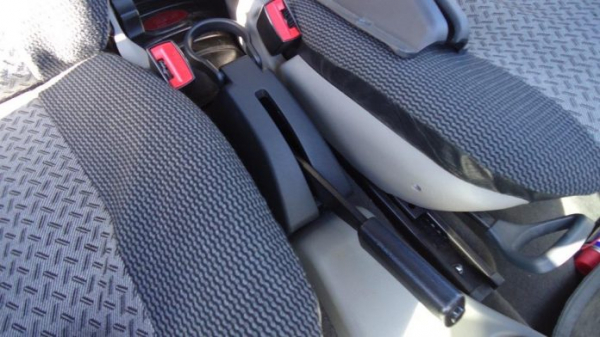

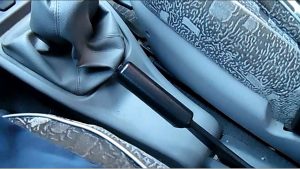

Механизм работает так, что при поднятии рычага в салоне, рукоятка стояночного тормоза жестко фиксируется в одном из положений. При полной затяжке можно услышать 4-5 щелчков. Крайнее (верхнее) положение означает то, что ручник полностью затянут. В свою очередь, это говорит о максимальной натяжке троса и самом сильном разведении тормозных колодок, колеса заблокированы.
Если же затянуть ручник только на первые 1-2 щелчка, колеса все же могут прокручиваться, при этом вращение не будет свободным. С учетом таких особенностей водитель сам определяет степень затяжки ручника при постановке автомобиля на стояночный тормоз, учитывая ту или иную ситуацию (фиксация автомобиля, помощь при старте на подъеме и т.д.).
Неисправности стояночного тормоза: признаки и причины
Стояночный тормоз Калина в процессе эксплуатации может выйти из строя полностью или частично. При частичном выходе из строя ручник:
- недостаточно надежно блокирует колеса даже при максимальной затяжке;
- колеса свободно вращаются при полностью поднятой рукоятке ручного тормоза (ручник не держит);
Рекомендуем также прочитать статью о том, нужно ли прокачивать тормоза после замены тормозных колодок. Из этой статьи вы узнаете, когда нужна прокачка тормозов, а также на что обратить внимание.
Как правило, это происходит в результате сильного ослабления натяжения троса ручника, при износе задних тормозных колодок (зазор между накладками колодок и тормозным барабаном сильно увеличен), а также в случае возникновения проблем с другими механизмами стояночного тормоза.
Основные признаки проблем с ручником и проверка
Как правило, если сломан стояночный тормоз или не держит ручник, даже при поднятии рычага до упора вверх автомобиль не фиксируется, машина скатывается вперед/назад.
Также бывает, что при полной затяжке ручника механизм срабатывает, однако не удается добиться необходимой фиксации. Чтобы это проверить на авто с МКПП, нужно поднять ручник вверх до упора, завести двигатель, включить первую передачу. Далее, не нажимая на педаль газа, следует плавно и медленно отпускать сцепление. Если двигатель заглохнет и автомобиль не тронется с места, тогда стояночный тормоз в норме. Если же машина начнет движение, тогда ручник не в порядке.
Кстати, в случае с коробкой автомат, достаточно нажать на тормоз, затянуть ручник и отпустить педаль тормоза. При этом двигатель глохнуть не должен, однако и сам автомобиль также не должен двигаться при исправном стояночном тормозе. Обратите внимание, на АКПП не следует удерживать машину на ручнике с отпущенной педалью тормоза более 5-7 сек.
Регулировка ручника и ремонт ручного тормоза
Как правило, среди основных и наиболее частых неполадок выделяют проблемы с тормозным тросиком. Указанный трос можно заменить или отрегулировать (при такой возможности).
Первый способ решения проблемы — подтяжка тросов ручника. Данный метод сработает только в том случае, если тросики не сильно растянуты и регулировкой можно добиться необходимой фиксации автомобиля.
Если же после максимальной подтяжки на уклоне 25 градусов машина катится, тогда торосы нужно только менять (трос ручника продается комплектом по 2 троса). В случаях, когда на Лада Калина ручник неисправен по причине тороса, комплекта начинается от 550-600 руб.
Как отрегулировать ручник на Калине
Для качественной регулировки стояночного тормоза необходимо знать, как подтянуть ручник на Калине. Для этого потребуются следующее:
- рожковый и накидной ключ «13»;
- проникающая смазка (типа WD-40)
- вороток, головка на «10» и головка на «13».
Подготовив инструменты, машину необходимо загнать на яму или поднять на подъемнике. Также под колеса следует установить противооткатные упоры при работе на яме или на эстакаде.
Сам процесс регулировки ручника предполагает такие действия:
- рычаг стояночного тормоза нужно опустить;
- далее под машиной глушитель снимается с резиновых подвесов;
- отодвинув глушитель, нужно выполнить демонтаж защитной панели;
- после снятия панели откроется доступ к тяге стояночного тормоза и уравнителю, от которого идут тормозные тросы;
- сама тяга фиксируется при помощи двух гаек (основной нижней и дополнительной);
- зафиксировав накидным ключом основную гайку, дополнительную нужно открутить;
- подтяжка ручника и его регулировка производится за счет вращения основной гайки (чтобы подтянуть трос, гайка затягивается, чтобы ослабить, гайка отпускается);
- после каждых 4 или 5 оборотов, ручник нужно проверять. Уже со 2 или 3 щелчка ручника фиксация колес должна быть достаточной для того, чтобы их не удавалось прокрутить вручную в вывешенном состоянии;
Завершив настройку, не нужно спешить выполнить обратную сборку. Сначала стояночный тормоз проверятся рассмотренными выше способами на заведенном двигателе. Если результат неудовлетворительный, необходимо вернуться к процедуре регулировки и повторно изучить, как натянуть ручник на Калине.
В случае, когда все операции были выполнены правильно, но стояночный тормоз все равно не работает, высока вероятность необходимости замены тросов ручника или задних колодок/барабанов, а также проверки механизма ручного тормоза.
