Установка омывателя фар

Даже самые мощные осветительные приборы не будут освещать дорогу, если загрязнены стекла фар. Рассмотрим, как установить омыватель фар своими руками, чтобы повысить уровень безопасности при движении в ночное время суток.

Выбор омывателя

Устройство для омывания фар является обязательным при установке на автомобиль ксеноновых фар. В статье об установке ксенона своими руками был указан самый простой и самый дешевый способ доукомплектации авто омывателем фар. Но такой способ хорошо подойдет лишь для того, чтобы узаконить установку ксенона и не получить штраф за неправильное переоборудование ТС. С точки зрение эффективности применение насоса, использующегося для омывания лобового стекла, крайне неэффективно. Из-за малого давления жидкость не будет эффективно удалять подмерзшие или высохшие отложения. Чтобы хоть как-то исправить ситуацию, вам придется включать омыватель на более продолжительный период, что приведет к перерасходу жидкости и удару по кошельку в зимний период.

Обеспечить эффективную работу системы может только специальный насос высокого давления для омывателей фар.

Если на ваш автомобиль в более поздних годах выпуска либо в некоторых комплектациях устанавливался штатный омыватель фар, то можно купить оригинальный комплект. В таком случае количество переделок будет минимальным, но стоимость штатных устройств часто нельзя назвать гуманной. Именно поэтому рекомендуем остановить свой выбор на универсальных комплектах омывателей для фар, которые могут быть двух видов:

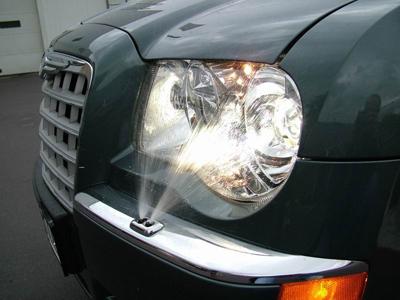

телескопические – распылители выдвигаются из отверстия в бампере напором поступающей омывающей жидкости;струйные – на бампер вблизи фары крепятся распылители, наподобие тех, что используются для омывания лобового стекла.

Струйные или телескопические

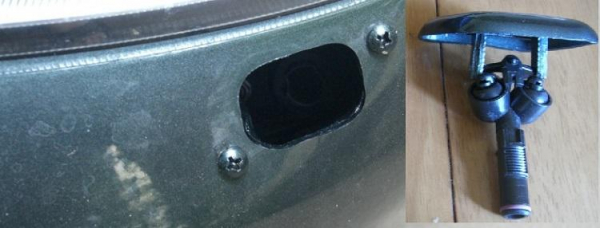

Телескопический вариант куда приятней глазу и в целом смотрятся богаче. Но в эксплуатации струйные форсунки проще. На декоративные крышки телескопических форсунок в зимнее время налипает наледь, блокируя тем самым их высовывание; также по мере загрязнения и под действием морозов может начаться заедание механизма. Иногда в случаях блокировки крышки из-за повышенного давления в системе срывает шланги, что приводит к вытеканию жидкости. Также выдвижные форсунки сложнее в монтаже, так как для их установки может потребоваться изготовление индивидуальных кронштейнов.

В плане подключения питания, установки насоса и прокладки шлангов струйные и телескопические системы между собой не отличаются.

Что нужно для установки

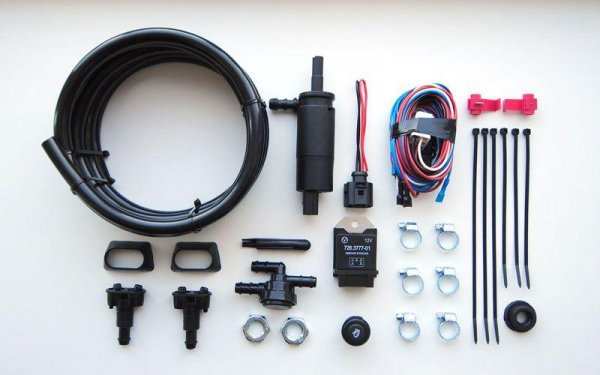

В стандартный комплект универсальных омывателей входят:

насос высокого давления;шланги;тройник с клапаном, открывающимся только при определенном давлении. Это препятствует вытеканию жидкости, если бачок установлен выше уровня расположения форсунок;блок питания, который предназначен для умной работы системы. К примеру, омыватель нельзя будет активировать, если фары не включены; также блок питания контролирует время срабатывания насоса;провода, коннекторы, предохранитель;ключ для регулирования струи форсунки омывателя;хомуты для обжимки шлангов, пластиковые хомуты для крепления проводов и шлангов;саморезы для крепления форсунок;уплотнительное кольцо, устанавливающееся в место врезки в бачок, предназначенное для установки насоса. Если вы не хотите делать отверстие в бачке, можете поискать новый бачок с посадочными местами для двух насосов либо же установить отдельный бачок для омывателя фар.

При наличии одного насоса и двух форсунок все оставшиеся элементы можно купить в магазине автозапчастей. Вместо блока управления подойдет обычное 4-контактное реле.

Стандартный набор инструментов для монтажа:

шуруповерт, сверло для форсунки (при установке струйных форсунок диаметр сверла должен быть немногим меньше, чем самое узкое место корпуса форсунки, входящего в бампер), а также сверло для врезки в бачок, если в этом есть необходимость;надфили, строительный нож для придания вырезам правильной формы;малярный скотч, карандаш, линейка;пассатижи, ключи, отвертки для снятия бампера.

Самостоятельная установка

Снимите с автомобиля бампер.Просверлите отверстие в бачке омывателя, установите уплотнительную резинку и насос.Протяните шланги в направлении распылителей, установите тройник.Наметьте примерное место установки. Струйные форсунки крепятся только к бамперу. Телескопические изделия могут крепиться как к бамперу саморезами, так и к металлическому усилителю бампера. Если корпус форсунок в задвинутом положении не упирается в усилитель, то можно выбрать вариант с саморезами либо с изготовлением специального кронштейна для крепления форсунок к ребрам жесткости бампера. На некоторых автомобилях применить такой вариант нет возможности, так как бампер располагается слишком близко к усилителю. В таком случае выдвижные форсунки крепятся к усилителю таким образом, чтобы в опущенном состоянии декоративные крышки полностью прилегали к бамперу, а в рабочем состоянии диапазон регулировки форсунок позволил направить струю жидкости прямо на область ламп.

Произведите разметку. Для этого удобней всего наклеить на бампер малярный скотч, обозначить место расположения форсунки, а затем измерить от него расстояние до нескольких точек на фаре. Затем, сняв бампер, максимально точно повторите измерения, чтобы понять, как должны располагаться форсунки в задвинутом положении.Установите форсунки на минимальное количество креплений для примерки (при возможности прихватите их клеем). Просверлите отверстие, достаточное до прохождения корпуса распылителя. Если выдвижению ничего не мешает, надежно закрепите форсунку и декоративную крышку.

Установите шланги;Подключите питание, проверьте работоспособность системы, надежность крепления проводов, шлангов.Отрегулируйте форсунки.

Подключение питания

При установке блока питания руководствуйтесь схемой, поданной производителем устройства. Внимательно изучите распиновку разъемов, цветовую схему проводов систем, в которые вы будете внедряться.

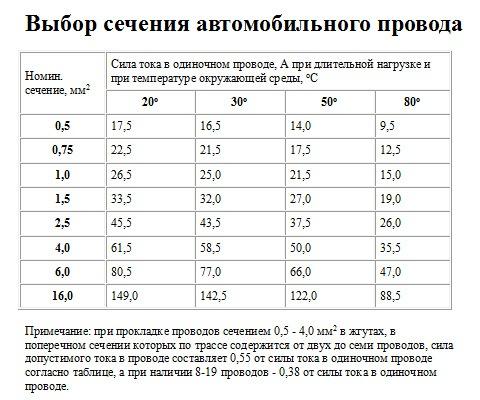

В более простом, но не менее функциональном, варианте исполнения для подключения питания используется обычное 4-контактное реле. Силовой «плюс» возьмите непосредственно от АКБ, расположив как можно ближе к батарее предохранитель нужного номинала (как рассчитать номинал предохранителя). От него же подключите и управляющий «плюс». Силовой минус прикрутите на «массу», а провод управляющего «минуса» протяните к кнопке в салоне. Кнопка должна быть нормально-разомкнутой, без фиксации. Один вывод кнопки подключите к управляющему минусу реле, а второй к массе внутри салона. При нажатии кнопки контакты будут замыкаться, провоцируя включение насоса.
