Устройство топливного насоса бензинового двигателя

Мы продолжаем наш цикл статей об устройстве топливной системы автомобиля. Сегодня речь пойдет о топливном насосе бензинового двигателя.

Механический и электрический бензонасос

Бензонасос представляет собой важнейший элемент топливной системы. Главной его задачей становится доставка горючего из топливного бака в задней части автомобиля к системе дозированной подачи в подкапотном пространстве. Такой системой считается карбюратор или инжектор. Бензонасос может быть представлен как механической конструкцией, так и электрическим бензонасосом.

Бензонасосы механического типа нашли свое применение в  автомобилях с карбюратором и обеспечивают подачу топлива под невысоким давлением. Электрические бензонасосы  применяются в авто с инжектором, так как отвечают за подачу  топлива под высоким давлением и поддерживают  рабочее давление в системе.

Механический бензонасос закреплен снаружи топливного бака или вблизи карбюратора, так как нет необходимости в создании высокого давления в системе топливоподачи.  Электрический бензонасос обязательно  находится внутри топливопровода  или резервуара с горючим.

Существует также схема установки сразу двух бензонасосов. Один бензонасос установлен в баке и работает с большими объемами топлива, прокачивая его под низким давлением. Другой бензонасос работает с малым объемом горючего и создает высокое давление перед системой впрыска. Такой насос имеет название топливный насос высокого давления. Его зачастую располагают в подкапотном пространстве вблизи силовой установки или прямо на ней.

Стоит отметить, что карбюраторные двигатели считаются устаревшими, давно уступив место более производительным, экономичным и экологичным инжекторным ДВС. Существует ряд моделей, где электрический насос находится под контролем ЭБУ. Система учитывает  положение дроссельной заслонки, качество топливно-воздушной смеси и состав выхлопа, тем самым параллельно корректируя работу бензонасоса.

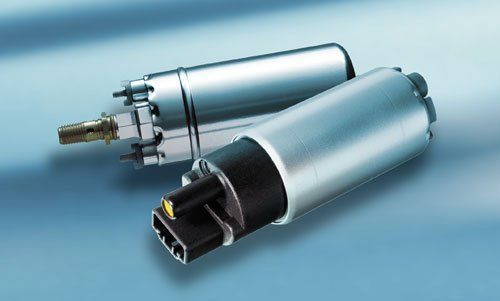

Электрические бензонасосы самого современного типа в процессе поддержания высокого давления демонстрируют излишние шумы при работе и склонны к быстрому нагреву. Это обусловило место их расположения именно в топливном баке. Горючее охлаждает сам бензонасос, а стенки бензобака  значительно поглощают шум от работы устройства.

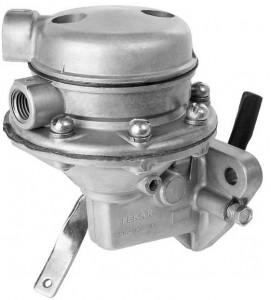

Конструкция механического насоса

Механический бензонасос состоит из:

• крышки;
• сетчатого фильтра;
• верхней части корпуса;
• тарелки верхней;
• рабочих диафрагм;
• дистанционных проставок;
• предохранительной диафрагмы;
• тарелки нижней;
• штока;
• возвратной пружины;
• нижней части корпуса;
• рычага для ручной подкачки;

Данная конструкция образует камеру, которая имеет впускные и выпускные клапаны. Указанные клапаны  находятся в верхней части корпуса механического бензонасоса. Такие клапаны являются  текстолитовыми шайбами, которые поджимаются  пружинами малого размера к латунным седлам клапана.

Принцип действия

Специальный приводной рычаг  механического бензонасоса все время осуществляет движение вверх и вниз, но диафрагма сдвигается рычагом  вниз только тогда, когда необходимо заполнение камеры топливного насоса. Диафрагма задвигается обратно вверх при помощи возвратной пружины. Так происходит процесс подачи топлива в карбюратор.

Если взглянуть на работу механического бензонасоса более внимательно, то следует учитывать небольшое различие для заднеприводных автомобилей и моделей с передним приводом. Авто с задними ведущими колесами  имеет эксцентрик, расположенный на  вале привода. Указанный элемент  оказывает воздействие на толкатель. Модели с передним приводом  имеют аналогичный эксцентрик, но он уже находится на распредвале двигателя.

Толкатель осуществляет нажатие на рычаг, а рычаг уже нажимает на балансир. Такой балансир находится в нижней части корпуса  самого бензонасоса. Балансир преодолевает сопротивление пружины и тянет вниз  шток с диафрагмами бензонасоса. Таким  способом достигается разрежение. Горючее  проходит через впускной штуцер, а впускной клапан пропускает топливо в полость над диафрагмами.

Далее эксцентрик  соскакивает с толкателя. Происходит освобождение рычага, балансира и штока с диафрагмами. Прижимная пружина  заставляет шток с диафрагмами двигаться вверх, тем самым  создавая давление в рабочей камере бензонасоса. Под образовавшимся давлением происходит закрытие впускного клапана и открытие выпускного. Через этот клапан горючее попадает в выпускной штуцер, далее продолжает движение по соединительному шлангу и проникает в поплавковую камеру карбюратора. Подробнее о карбюраторе можно узнать в статье об устройствах топливоподачи.

Если осуществлять ручную подкачку топлива на механическом бензонасосе, то рычаг подкачки на корпусе насоса через кулачок сразу оказывает воздействие на балансир и шток с диафрагмами. Толкатель в данном случае не задействуется.
