Запуск двигателя с кнопки: схема и особенности самостоятельной установки

В современных автомобилях все чаще можно встретить решение, которое позволяет завести двигатель простым нажатием кнопки Start Engine. Наличие такой опции означает, что необходимость использовать ключ зажигания отсутствует, сама процедура запуска двигателя становится более простой и удобной.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего многие автовладельцы предпочитают установить дополнительную «массу» в автомобиль и как сделать разминусовку мотора самому.

Сегодня кнопка для запуска двигателя (кнопка стартера) может быть установлена практически в любой автомобиль, который штатно не оборудован возможностью запуска двигателя без ключа в замке зажигания. Далее мы поговорим о том, какие плюсы и минусы получает автовладелец после установки кнопки запуска двигателя, а также рассмотрим наиболее распространенные схемы и способы самостоятельной установки кнопки запуска мотора.

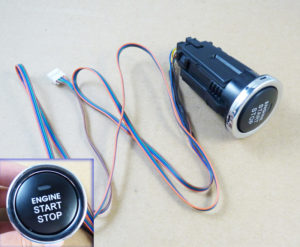

Кнопка бесключевого запуска двигателя

Вполне очевидно, что кнопка стартера в автомобиле повышает удобство эксплуатации транспортного средства. Варианты штатного исполнения предполагают обязательную комбинацию такой кнопки Push-Start с возможностью бесключевого доступа Key-Less-Go. Такое сочетание позволяет избавить владельца от необходимости использовать привычный ключ зажигания, заменив его так называемым электронным ключом.

Не вдаваясь в подробности, электронный ключ является меткой, по которой владелец опознается противоугонными и другими системами автомобиля после приближения к транспортному средству на определенное расстояние. Что касается кнопки запуска ДВС, она будет работать только в случае нахождения электронного ключа в салоне автомобиля.

На практике это выглядит так:

• обладатель электронного ключа приближается к автомобилю;
• на определенном расстоянии системы авто опознают владельца, обмениваясь сигналами с электронным ключом-меткой;
• затем хозяин нажимает кнопку на электронном ключе или просто приближается вплотную к автомобилю;
• после этого происходит разблокировка замков дверей;
• водитель садится в кресло и нажимает кнопку запуска двигателя;

Получается, электронный ключ используется владельцем только для принудительного открытия и закрытия дверей автомобиля. Все остальные действия система бесключевого доступа и запуска осуществляет в автоматическом режиме. Теперь поговорим о самостоятельной установке кнопки Start-Stop Engine.

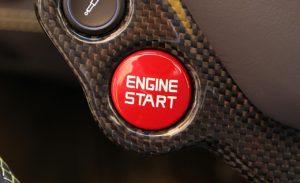

Популярные способы установки кнопки стартера

Начнем с того, что многих автовладельцев привлекает сама возможность завести и заглушить мотор с кнопки, то есть не использовать ключ зажигания в замке. Параллельно с этим дополнительная реализация системы бесключевого доступа не предполагается. Стоит отметить, что в случае такой схемы установки комфорт повышается, но страдает безопасность. Дело в том, что после проникновения злоумышленников в салон автомобиля кнопка запуска двигателя ничем не блокируется, так как нет систем, опознающих владельца.

С учетом вышесказанного рекомендуется оборудовать автомобиль дополнительным иммобилайзером или другими решениями, которые препятствуют несанкционированному запуску двигателя. Также следует отметить, что самостоятельная установка кнопки запуска двигателя зачастую приводит к возрастанию нагрузки на стартер. В результате ресурс данного элемента может сократиться. Добавим, что нештатная установка кнопки запуска двигателя своими руками может быть выполнена по разным схемам с учетом пожеланий владельца, особенностей того или иного автомобиля и т.д.

1. Одним из простейших вариантов установки является кнопка стартера, которая предполагает параллельное использование замка зажигания. При такой схеме установки зажигание включается при помощи ключа в замке, а сам двигатель далее заводится с кнопки. Отметим, что данный способ имеет больше минусов, чем плюсов, так как факт наличия кнопки «старт-стоп» все равно не обеспечивает должной степени удобства эксплуатации.
2. Еще одним видом установки запуска двигателя с кнопки выступает возможность пуска ДВС с нажатой педалью газа для моделей с АКПП и педалью сцепления для транспорта с МКПП. Данная схема предполагает включение зажигания с кнопки Start-Stop, в то время как пуск двигателя осуществляется непосредственно после нажатия на педаль газа или сцепления.
3. Следует также упомянуть и о способе запуска мотора с кнопки стартера при условии параллельного нажатия на педаль тормоза. Удобство данного решения многими ставится под сомнение, особенно в том случае, если машина неожиданно заглохнет в потоке. Добавим, что связка кнопки start-stop с педалями газа, тормоза или сцепления в различных схемах потребует установки отдельного датчика на задействованную педаль.
4. Отдельного внимания заслуживает установка кнопки запуска двигателя с «задержкой». Такой способ нештатной установки наименее пагубно воздействует на стартер. Минусом считается сложность монтажа, что требует обращения к профессионалам и внесения ряда изменений в различные системы авто.

Рекомендуем также прочитать статью о том, что делать, если сигнализация блокирует запуск двигателя. Из этой статьи вы узнаете о доступных способах, которые могут помочь автолюбителю снять блокировки в случае неожиданного возникновения данной проблемы.

Получается, доступные способы установки можно условно разделить на следующие:

• кнопка запуска двигателя активирует только зажигание, сам запуск осуществляется после нажатия педали тормоза, газа или сцепления;
• кнопка старт-стоп позволяет как включить зажигание, так и завести мотор;
• полноценная установка системы запуска двигателя с кнопки в сочетании с установкой системы бесключевого доступа в автомобиль;

Последний способ является наиболее оптимальным и самым дорогим, так как вместе с кнопкой «Start Engine» система получает электронный ключ и взаимодействует с концевиками открытия дверей, модулем охранной автосигнализации и т.д.

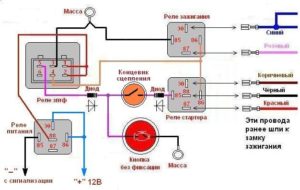

Самостоятельная установка кнопки запуска мотора

Для лучшего понимания вопроса необходимо поверхностно рассмотреть стандартный процесс запуска двигателя на автомобилях, которые с завода оборудованы простым замком зажигания. В таких авто силовые провода от стартера подключены к контактной группе замка зажигания. После поворота ключа в замке контакты замыкаются. Данное решение встречается на старых моделях автомобилей. Дело в том, что через контакты проходит большой ток, что приводит к быстрому перегоранию.

По этой причине более современные версии получили отдельное реле. Задачей такого реле является принятие всей нагрузки на себя и замыкание контактов после поворота ключа в замке зажигания. Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы. В результате срок службы контактной группы значительно увеличился.

Для подключения кнопки запуска двигателя необходимо точно определить, какие контакты отвечают за замыкание питания на стартер, что позволяет с кнопки прокрутить коленвал стартером и завести двигатель, а также остановить силовой агрегат путем размыкания контактов. Указанные контакты подключаются к кнопке запуска мотора или другим элементам (зависимо от схемы инсталляции), позволяя полностью обходиться без ключа в замке зажигания.

Обратите внимание, данное руководство не является точной схемой по установке кнопки запуска двигателя и носит исключительно ознакомительный характер! Если вы не имеет достаточного опыта работы с электрооборудованием, тогда от подобных действий рекомендуется полностью воздерживаться. Помните, ошибки во время подключения могут привести к замыканию в бортовой сети автомобиля, сбоям или выходу из строя электрооборудования, пожару и другим последствиям.

1. Для подключения необходимо снять декоративные и защитные элементы на рулевой колонке, чтобы получить доступ к проводке. Конечной целью является разъем, расположенный с тыльной стороны контактной группы замка зажигания. Указанный разъем необходимо отсоединить путем отщелкивания специальных фиксаторов. На машинах без реле понадобится найти в контактной группе силовые провода, которые напрямую подключаются к контактам стартера. Для точной проверки можно включить зажигание в замке при помощи ключа, после чего замкнуть найденные провода (зачастую, это два провода с самым большим сечением). Начало работы стартера после замыкания проводов укажет на то, что контакты выбраны правильно.
2. Следующим шагом становится подключение самой кнопки «старт-стоп». Для начала необходимо выбрать место установки кнопки на торпедо или в другом подходящем месте, после чего подключить к ней нужные силовые провода из контактной группы замка зажигания. На машинах с реле к кнопке стартера подключаются провода, которые подают напряжение на реле.  Для точного определения можно воспользоваться мультиметром, на котором выставляется режим омметра для замеров сопротивления. Сначала тестером проверяются провода от стартера к корпусу авто, в результате чего определяется «минус».

   Рекомендуем также прочитать статью о том, как установить дистанционный запуск двигателя на автомобиль. Из этой статьи вы узнаете о принципах работы и особенностях модулей дистанционного запуска мотора.

3. Далее оставшуюся проводку измеряют на напряжение, переведя мультиметр в соответствующий режим. Для замера нужно коснуться одним щупом устройства к проводу, а другим к корпусу транспортного средства. Главной задачей является обнаружение провода, на котором после поворота ключа в замке зажигания появляется 12В. После обнаружения данного провода также потребуется провести дополнительные замеры. Для этого тестером в режиме измерения напряжения определяется контакт, на котором показатель напряжения равен постоянным 12В по отношению к массе. Далее ключом включается зажигание, но ключ не переводится в положение «старт». Найденный провод повторно проверяется на предмет отсутствия «прозвона» с массой и закорачивания на корпус.  Также необходима дополнительная проверка на наличие в указанном проводе напряжения после включения зажигания и дальнейшего перевода ключа в режим «старт».
4. Для завершения диагностики следует приготовить отдельный кусок провода, который соединяется с контактом, на котором ранее было обнаружено появляющееся напряжение после поворота ключа зажигания. Далее нужно соединить этот контакт с другим проводом, на котором зафиксировано наличие постоянного напряжения. В том случае, если стартер начинает крутиться после замыкания этих проводов, тогда нужные выводы найдены правильно. Другими словами, эти контакты штатно соединяются после поворота ключа в замке. Остается только вывести найденные провода к тому месту, куда будет установлена кнопка запуска двигателя без ключа. Завершающим этапом станет подключение их к самой кнопке Start-Stop Engine.

Советы и рекомендации

Кнопка запуска двигателя работает так, что водитель нажимает на нее и удерживает необходимое для пуска время. За этот отрезок времени стартер вращает коленвал, в результате происходит запуск ДВС. Затем конпку можно отпустить.

Рекомендуем также прочитать статью о том, что лучше выбрать, атмосферный или турбированный двигатель. Из этой статьи вы узнаете об основных преимуществах и недостатках турбомоторов, а также стоит ли покупать подержанный бензиновый или дизельный автомобиль с турбонаддувом.

Отметим, что при выборе кнопки запуска двигателя «старт-стоп» следует учесть ряд определенных нюансов. Одним из таких моментов является вопрос фиксации данной кнопки. Оптимальным вариантом является такой, когда после нажатия контакты замкнуты, а после отпускания размыкаются. Если же кнопка будет иметь фиксацию, тогда после запуска двигателя для размыкания контактов потребуется быстро нажимать на нее еще раз.

Что касается самой кнопки, в свободной продаже представлены много доступных решений, которые отличаются по качеству исполнения, цене и другим характеристикам. Данные кнопки могут иметь подсветку, изготавливаются из пластика или металла.

По указанным причинам при выборе стоит учесть:

• на кнопку будет подаваться сильный ток;
• решение будет постоянно использоваться;

С учетом таких особенностей эксплуатации лучше выбирать кнопку запуска мотора с качественным наружным покрытием (например, хромирование). Такое изделие будет иметь стойкость к истиранию для сохранения приемлемого внешнего вида. Также нужно понимать, что дешевые предложения могут перегореть спустя всего несколько нажатий, так что данному аспекту следует уделить повышенное внимание.
